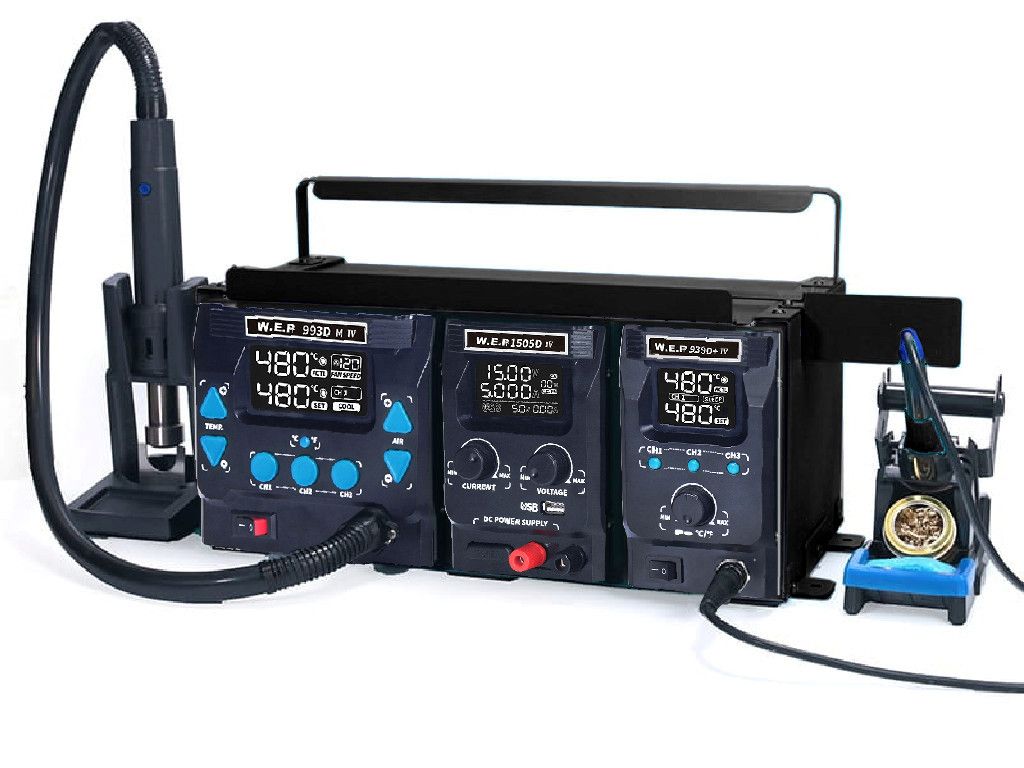

Zestaw serwisowy WEP 993DM-IV 939D+IV 1505D-IV

SET1067

Zestaw urządzeń serwisowych

+WEP 993DM-IV hotair

+939D+IV lutownica

+1505D-IV zasilacz

Co kupujesz:

• Stacja lutownicza WEP 993DM-IV
• Podstawka na odłożenie kolby HotAir
• Przewód zasilający
• Przewód uziemiający
• Komplet dysz:
• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 8 mm
• dysza okrągła o średnicy 10 mm
• dysza kwadratowa 10mm

• Stacja lutownicza WEP 939D+IV
• Podstawka na odłożenie kolby
• Czyścik do grota lutowniczego z kalafonią
• Kolba lutownicza K917J wraz z grotem  - gotowa do pracy
• Przewód zasilający
• Przewód uziemiający

• Zasilacz serwisowy WEP 1505D-IV
• Instrukcja obsługi
• Przewód zasilający
• Przewody przyłączeniowe

Stacja WEP 993DM-IV to stacja lutownicza na gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SOIC, CHIP,QFP i itd. Stacja WEP 992DM-IV jest zaprojektowana antystatycznie ESD Safe co chroni elementy lutowane przed uszkodzeniem.

Szerokie zastosowanie i znikoma awaryjność urządzenia daje jej czołowe miejsce na rynku stacji lutowniczych.

Stacja wyposażona jest dodatkowo w system automatycznego chłodzenia po zakończeniu pracy. W efektywny sposób wydłuża to żywotność elementu grzejnego.

Stacja posiada solidną metalową obudowę. Wydmuch powietrza realizowany jest poprzez wentylator, dzięki temu mamy pewność długotrwałej, bezawaryjnej pracy, mocnego wydmuchu z dużą stabilnością.

Stacja lutownicza WEP 993DM-IV charakteryzuje się:

• Zasilanie: 230 V AC ? 10%
• Realny odczyt temperatur
• Długość przewodu zasilającego: 120cm
• Zasilanie elektroniki: Transformator
• Realny odczyt temperatury: Tak
• Stabilizacja temperatury: Cyfrowa PID
• Wyświetlacz LED Nixie Tube
• Wyświetlacz LED temperatury gorącego powietrza rzeczywistą
• Wyświetlacz LED temperatury gorącego powietrza zadaną
• Wymiary: 200 x 164 x 156 (dł. x szer. x wys.)
• Waga: 4kg
• Przewód uziemienia: 120cm

SPECYFIKACJA HOTAIR:

• Płynna regulacja temperatury gorącego powietrza w zakresie od 100-500°C
• Przepływ powietrza: 1-120 l/min
• Moc znamionowa: 1000W
• Stabilność temperatury (statyczna): ?1°C
• Długość kolby hotair: 105cm
• Źródło nawiewu: Turbo wentylator
• Wydajność: do 120L/min
• Sterowanie: za pomocą przycisków
• Funkcja korekcji temperatury
• System SLEEP
• Możliwość zaprogramowania 3 programów pracy

• Czytelne Wyświetlacze LEDNixie Tube
• Wyświetla temperaturę rzeczywistą i nastawioną
• Wskaźnik grzania elementu grzejnego
• Moc nadmuchu
• Pamięci ustawień CH1,CH2,CH3
• Tryb chłodzenie cool
• Regulacja mocy nadmuchu za pomocą przycisków
• Regulacja temperatury za pomocą przycisków

Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.

Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.

3 Programy pracy CH1,CH2,CH3. Stacja lutownicza ma możliwość zapamiętania 3 programów pracy dla gorącego powietrza . W zależności od rodzaju prac montaż, demontaż, ustawiamy odpowiedni program

Stacja lutownicza WEP 939D+IV zaprojektowana jest do wylutowywania i lutowania różnych elementów do montażu powierzchniowego i elementy przewlekane, takie jak SOP, DIP, SOIC i inne.

Kolba lutownicza spełnia wymogi ESD, dzięki temu w trakcie prac serwisowych nie uszkodzisz lutowane elementy.

Dysze HOTAIR szybkiego montażu

• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 8 mm
• dysza okrągła o średnicy 10 mm
• dysza kwadratowa 10mm

Dysze na kolbę o średnicy 22mm

Stacja lutownicza WEP 939D+IV

• Napięcie 220-240 V
• Moc znamionowa: 24W
• Moc maksymalna: 120W
• Zakres temperatur: 200 ? ~ 480 ?
• Regulacja: pokrętło
• Przyciski pamięci ustawień: CH1,..,CH3 umożliwia zapis różnych ustawień
• Wyświetlacz LED Nixie
• Funkcja Kalibracji temperatury
• Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie 5mm,10m,15mm,20m,30m przechodzi w tryb sleep tzn., kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu
• ESD SAFE- zabezpieczenie przed uszkodzeniem elementów elektronicznych które są lutowane
• Silikonowy przewód kolby
• Wymiar:  L200 * W90 * H156mm: ? 5 mm
• Temperatura otoczenia podczas pracy: 0??40?/32??104?
• Rezystancja względem uziemienia poniżej do 2ohm
• Potencjał względem uziemienia poniżej do 2mV

Stacja lutownicza wyróżnia się funkcjami:

Funkcja sleep dla lutownicy grotowej. Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 5/10/15/20/30 minut przechodzi w tryb sleep tzn, kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu poprzez ustawienia 0N /OFF za pomocą pokrętła.

Funkcji korekcji temperatury Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.

Pracy w trybie C/F Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.

Funkcja buzera przy zmianie ustawień temperatury sygnalizacja dźwiękowa.

Zasilacz serwisowy WEP 1505D-IV charakteryzuje się:

• Zasilacz impulsowy
• Napięcie wejściowe: 220 V-240 V/AC, 50Hz
• Moc znamionowa: 220 W
• Rozmiar : L200×W98×H145 mm ? 5mm
• Moc wyjściowa: 75W
• Wilgotność względna: <90%

Parametry napięcia:

• Płynna regulacja napięcia w całym zakresie
• Wartość napięcia: 0~15V
• Regulacja napięcia: 0 do 15V
• Dokładność wskazań  napięcia:

Parametry obciążenia

• Płynna regulacja obciążenia w całym zakresie
• Wartość napięcia: 0~5A
• Regulacja napięcia: 0 do 5A
• Woltomierz: wyświetlacz LED o rozdzielczości 0,1V
• Amperomierz: wyświetlacz LED  o rozdzielczości 0,01A
• Jednoczesny odczyt napięcia i płynącego prądu na wyjściu.
• Dokładność wyświetlania: 0,5% + 2 cyfry
• Precyzja obciążenia:
• Dokładność wskazań amperomierza:
• Szum tętnienia: Vrms < 0,2% (10 Hz ~ 1 MHz)
• Aktywne chłodzenie, wentylator z czujnikiem temperatury.
• Temperatura pracy 0°C ? 40°C

Parametry na USB

• Napięcie wyjściowe USB: DC 5 V/9 V/12 V ? 0,2 V;
• Moc wyjściowa USB: 20 W
• Dokładność prądu USB: 0,4% + 10 mA
• Precyzja napięcia USB: 0.1 V
• Ochrona prądu USB: 4A/2.5A/2A

Zasilacz posiada zabezpieczenie przeciwzwarciowe polegające na obniżeniu napięcia wyjściowego do bliskiego 0V praca w tym trybie sygnalizowana jest świeceniem diody CV.

Jeżeli prąd obciążenia na wyjściu przekroczy wartość maksymalną włączy się zabezpieczenie przeciążeniowe, co będzie sygnalizowane świeceniem diody CC. W trybie pracy CV oznacza to, że wyjście jest przeciążone lub jego zaciski zwarte. W takim przypadku należy usunąć przyczynę zwarcia lub dopasować obciążenie tak, aby zasilacz pracował prawidłowo (świeci dioda CV).

Zasilacz wykorzystywany jest w:

• serwisach elektronicznych
• laboratoriach
• szkołach
• liniach produkcji elektronicznej

Charakteryzuje się stabilnością w działaniu oraz solidnym wykonaniem
