Zaawansowany tester sieci LAN RJ-45 z pomiarem PoE i długości kabla | Forscher FS8109

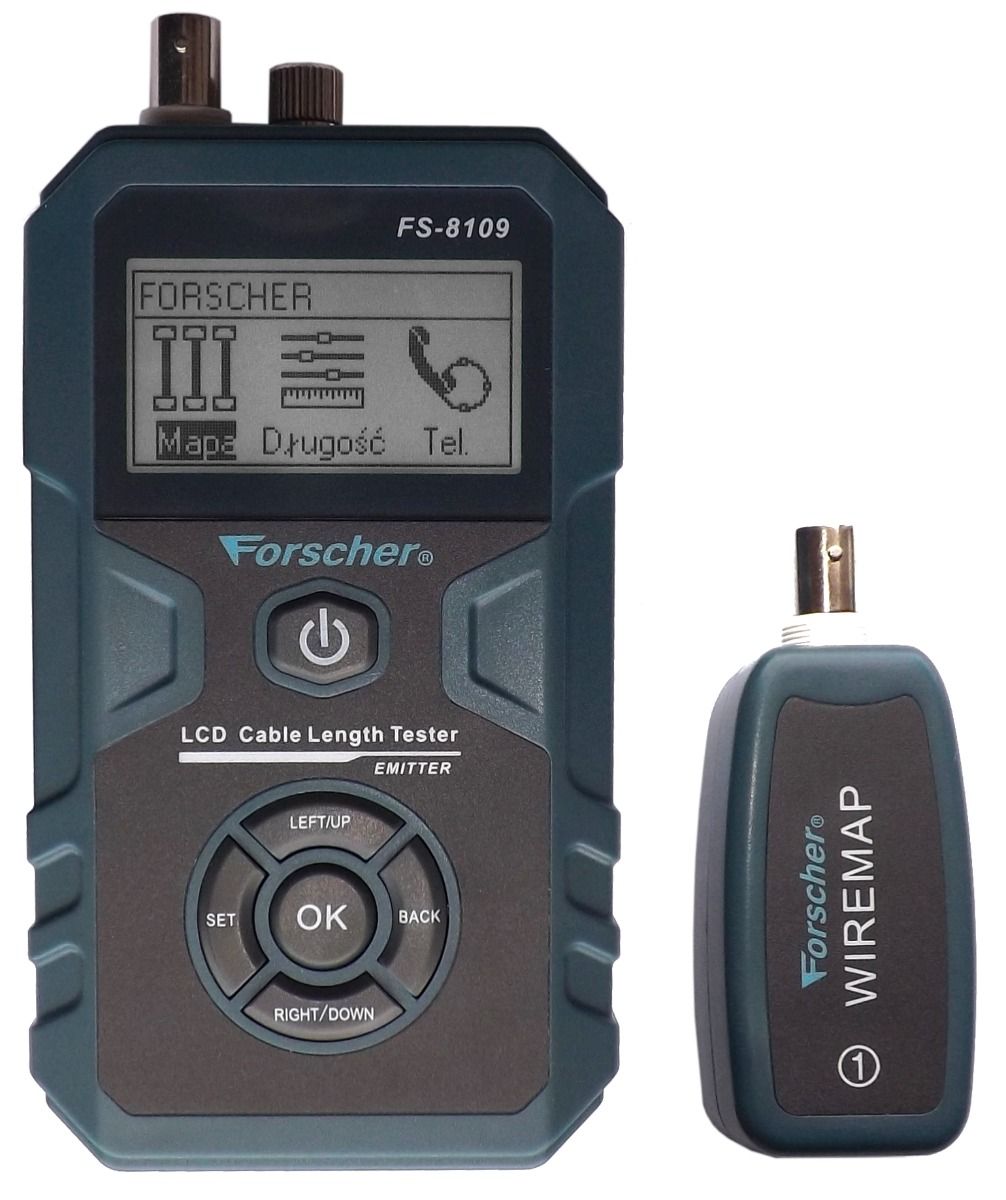

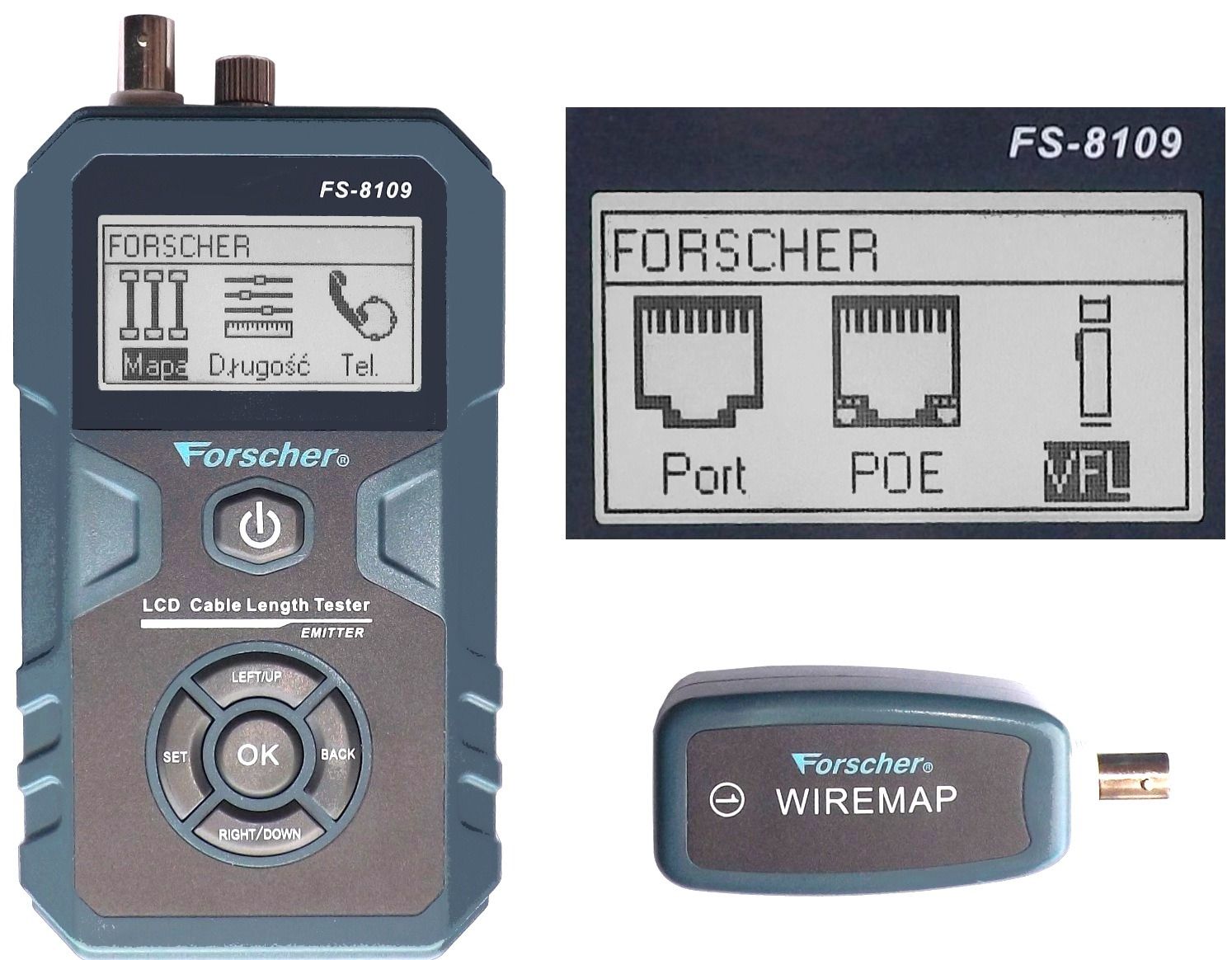

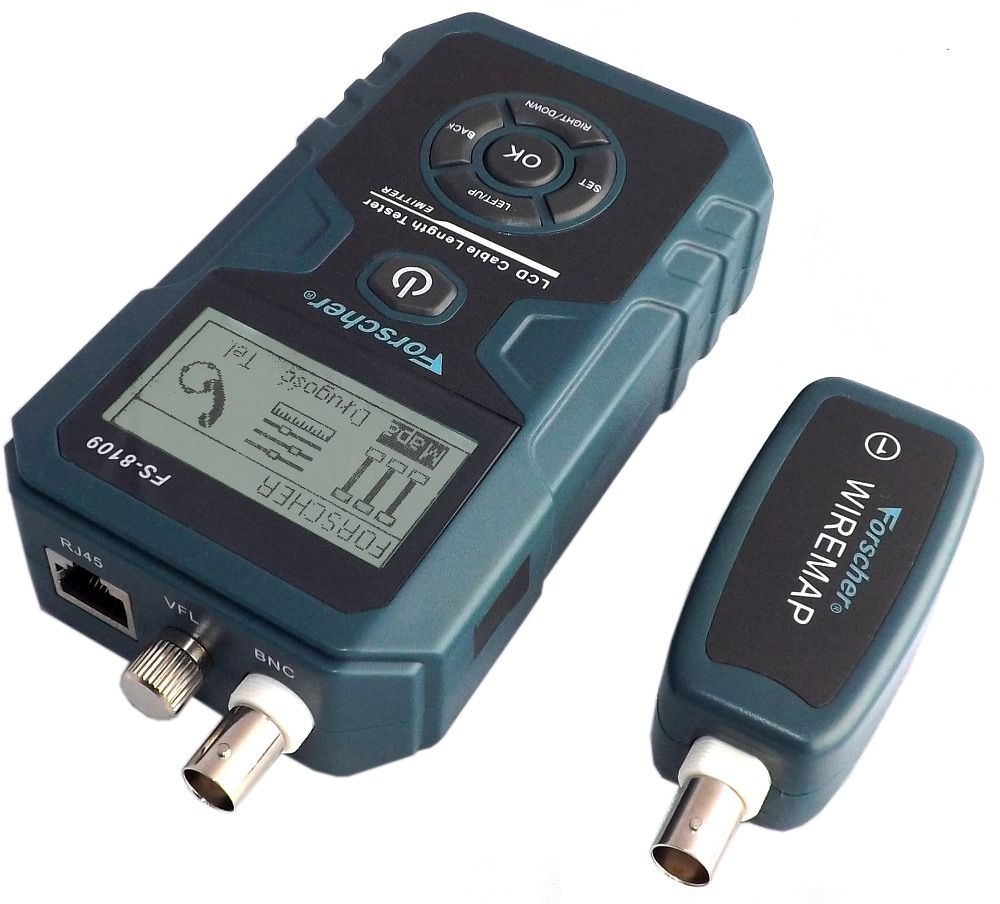

Profesjonalny, cyfrowy tester okablowania strukturalnego Forscher FS8109 to zaawansowane narzędzie diagnostyczne stworzone z myślą o instalatorach sieci teleinformatycznych, technikach IT oraz integratorach systemów monitoringu IP. Urządzenie pozwala na kompleksową weryfikację stanu sieci LAN (RJ-45) oraz linii telefonicznych (RJ-11). Dzięki zaawansowanym funkcjom pomiaru długości przewodu, lokalizacji uszkodzeń oraz diagnostyce systemów zasilania PoE (Power over Ethernet), tester drastycznie skraca czas potrzebny na wdrożenie oraz konserwację nowoczesnych instalacji sieciowych.

Precyzyjna lokalizacja uszkodzeń i pomiar długości do 2000 metrów

Model FS8109 został wyposażony w zaawansowany moduł pomiarowy umożliwiający określenie długości przewodów w imponującym zakresie od 10 do aż 2000 metrów. Urządzenie pozwala nie tylko na weryfikację metrażu ułożonej instalacji, ale przede wszystkim na precyzyjne wskazanie odległości do miejsca uszkodzenia kabla (rozwarcia lub zwarcia). Funkcja ta eliminuje konieczność żmudnego przeszukiwania całego ciągu kablowego w poszukiwaniu uszkodzeń mechanicznych.

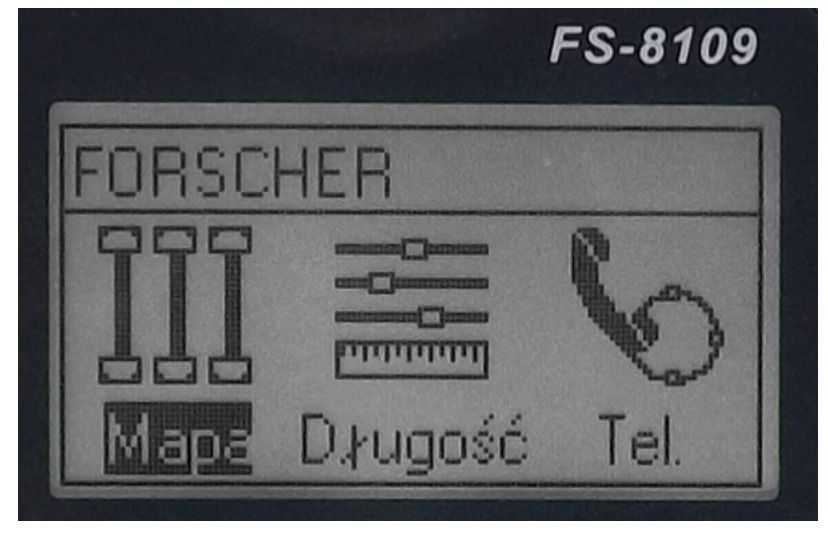

Kompleksowa diagnostyka mapy połączeń i funkcja Port Flash

Tester w czasie rzeczywistym generuje szczegółową mapę połączeń dla przewodów ekranowanych (STP) oraz nieekranowanych (UTP). Wykrywa wszelkie błędy instalacyjne, takie jak:

• Zwarcia i rozwarcia par,

• Odwrotnie podłączone żyły (zamienione pary),

• Przeplatane żyły (crossed pairs).

Niezwykle praktyczna funkcja Port Flash (Znajdź port) wysyła dedykowany sygnał do switcha lub routera, powodując pulsowanie diody na porcie, do którego podłączony jest badany przewód. Umożliwia to błyskawiczną identyfikację i trasowanie kabli w gęsto upakowanych szafach serwerowych oraz patch panelach bez konieczności ich odłączania.

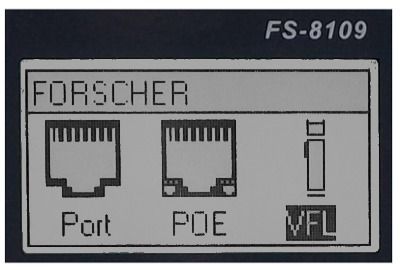

Diagnostyka systemów zasilania PoE i stan linii telefonicznej

Forscher FS8109 umożliwia bezpieczny i dokładny test aktywnych linii PoE. Urządzenie identyfikuje typ zasilania oraz mierzy wartość napięcia PoE na poszczególnych żyłach przewodów, co pozwala stwierdzić poprawność działania przełączników sieciowych (switchy PoE) oraz injectorów przed podłączeniem drogich kamer IP czy punktów dostępowych (Access Pointów). Dodatkowo urządzenie pozwala na pełną weryfikację stanu i polaryzacji tradycyjnych analogowych linii telefonicznych (RJ-11).

Specyfikacja techniczna:

• Model: Forscher FS8109

• Obsługiwane standardy okablowania: UTP, STP (skrętka komputerowa), RJ-11 (linie telefoniczne)

• Zakres pomiaru długości kabla: ok. 10 m – 2000 m

• Funkcje mapy połączeń: Wykrywanie zwarć, rozwarć, par odwróconych, skrzyżowanych i rozdzielonych

• Pomiar PoE: Test napięcia na poszczególnych żyłach kabla RJ-45

• Funkcja lokalizacji portu (Port Flash): Tak (identyfikacja wizualna diody na switchu)

• Wyświetlacz: Cyfrowy LCD z jasnym, wyraźnym podświetleniem

• Zasilanie: 2 × bateria AA (w zestawie)

• Funkcje oszczędzania energii: Automatyczne wyłączanie przy bezczynności (z możliwością regulacji czasu)

• Pamięć urządzenia: Wbudowana pamięć wewnętrzna do zapisywania wyników pomiarów

Zastosowanie produktu:

• Instalatorzy i technicy sieciowi: Szybki odbiór techniczny wykonanych sieci strukturalnych.

• Firmy sektora IT / Telecom: Diagnostyka awarii, konserwacja infrastruktury i lokalizacja przerwanych kabli.

• Instalatorzy systemów CCTV IP: Weryfikacja poprawności działania zasilania kamer przez PoE.

• Użytkownicy domowi i DIY: Samodzielne, bezbłędne zarabianie wtyków i budowa sieci domowych.

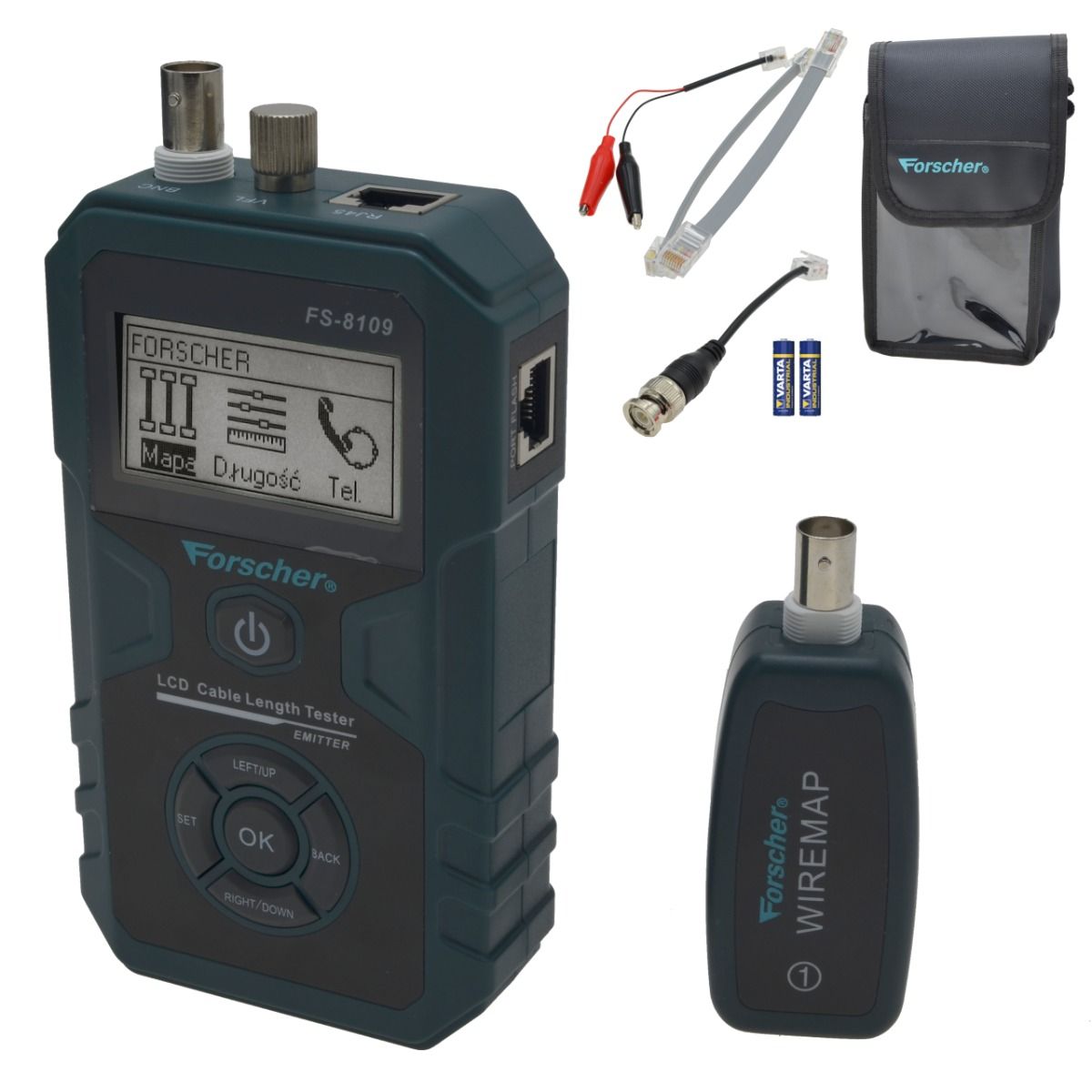

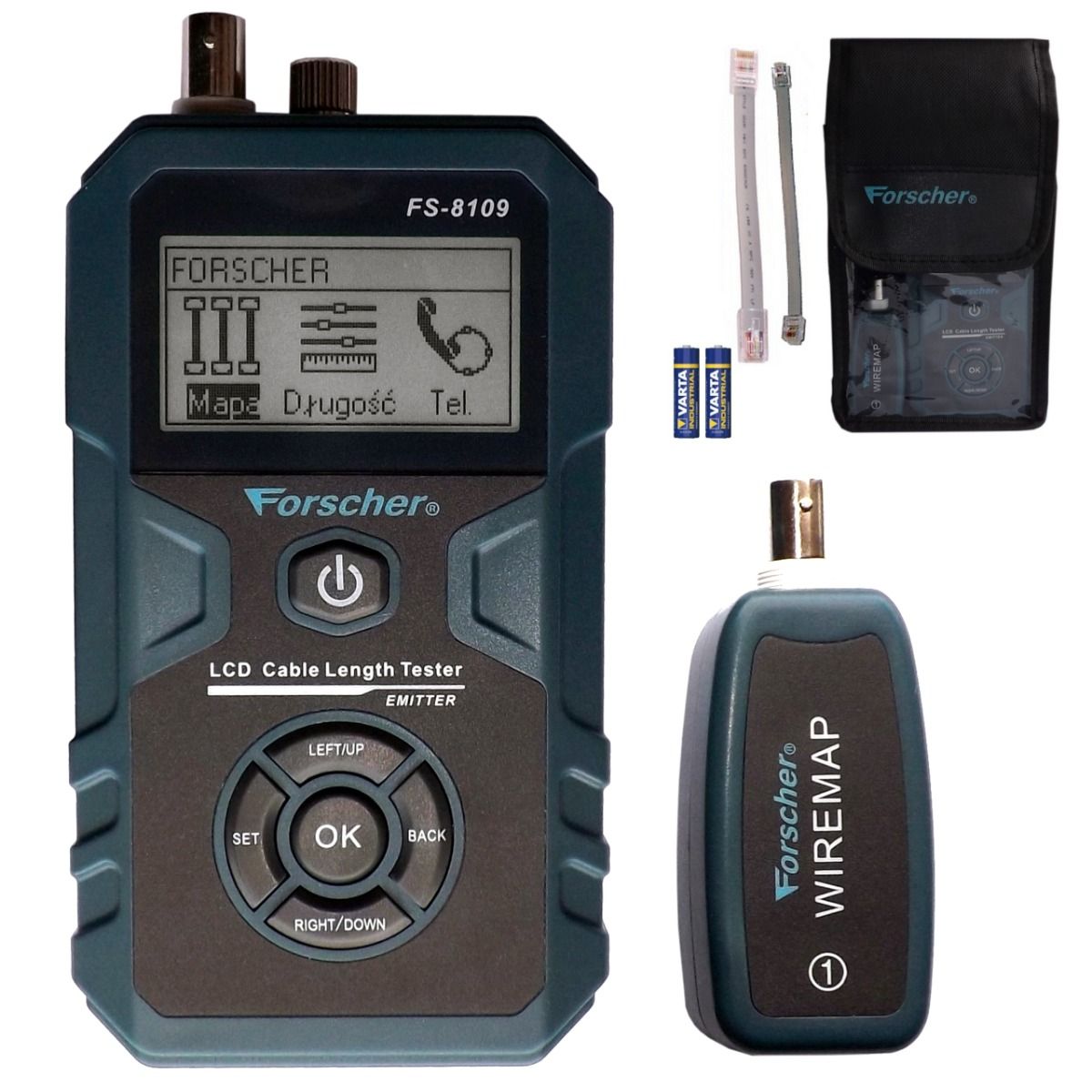

Zawartość profesjonalnego zestawu:

1. Jednostka główna testera sieci Forscher FS8109

2. Zdalny terminator (odbiornik) do weryfikacji mapy połączeń

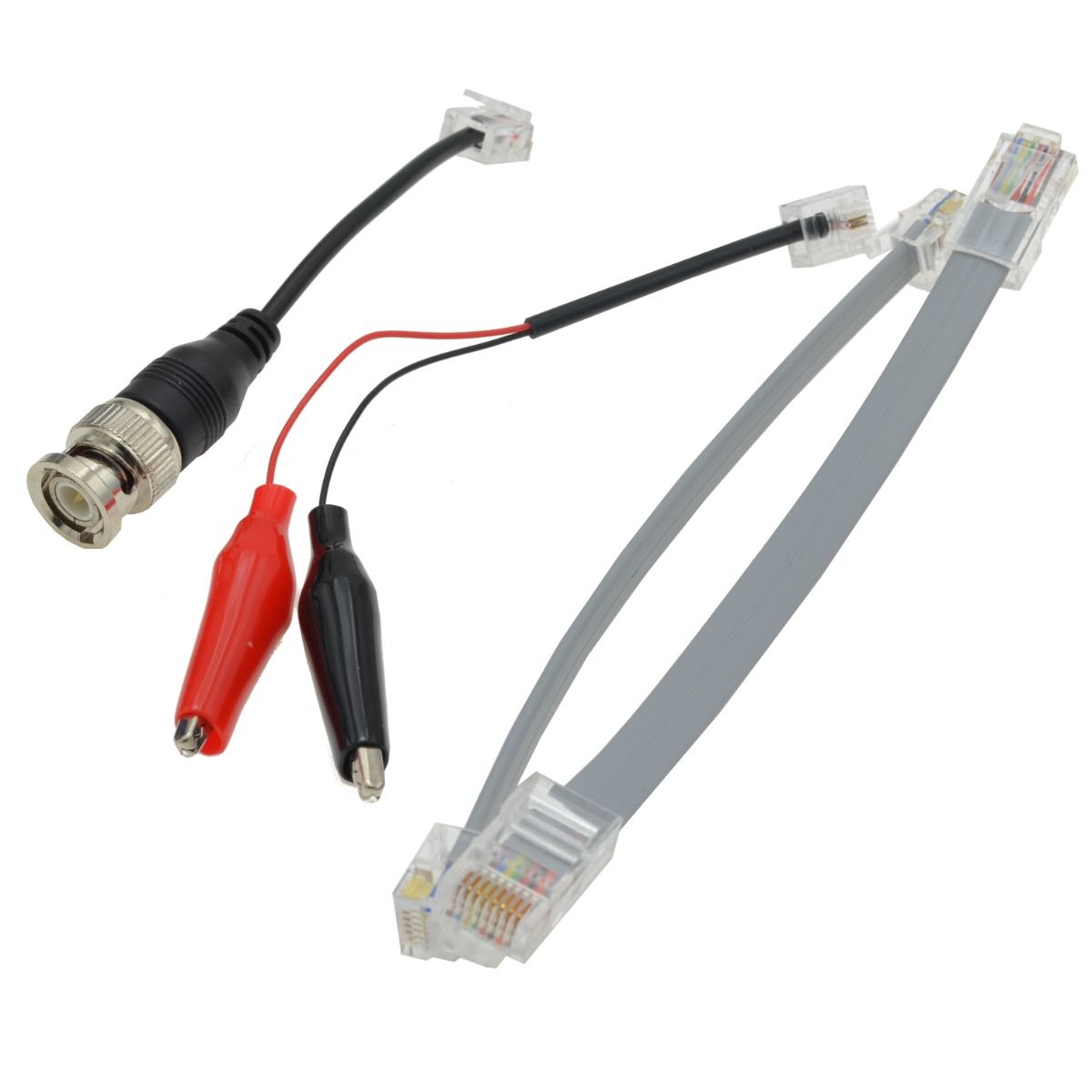

3. Komplet adapterów pomiarowych RJ-11 / RJ-45

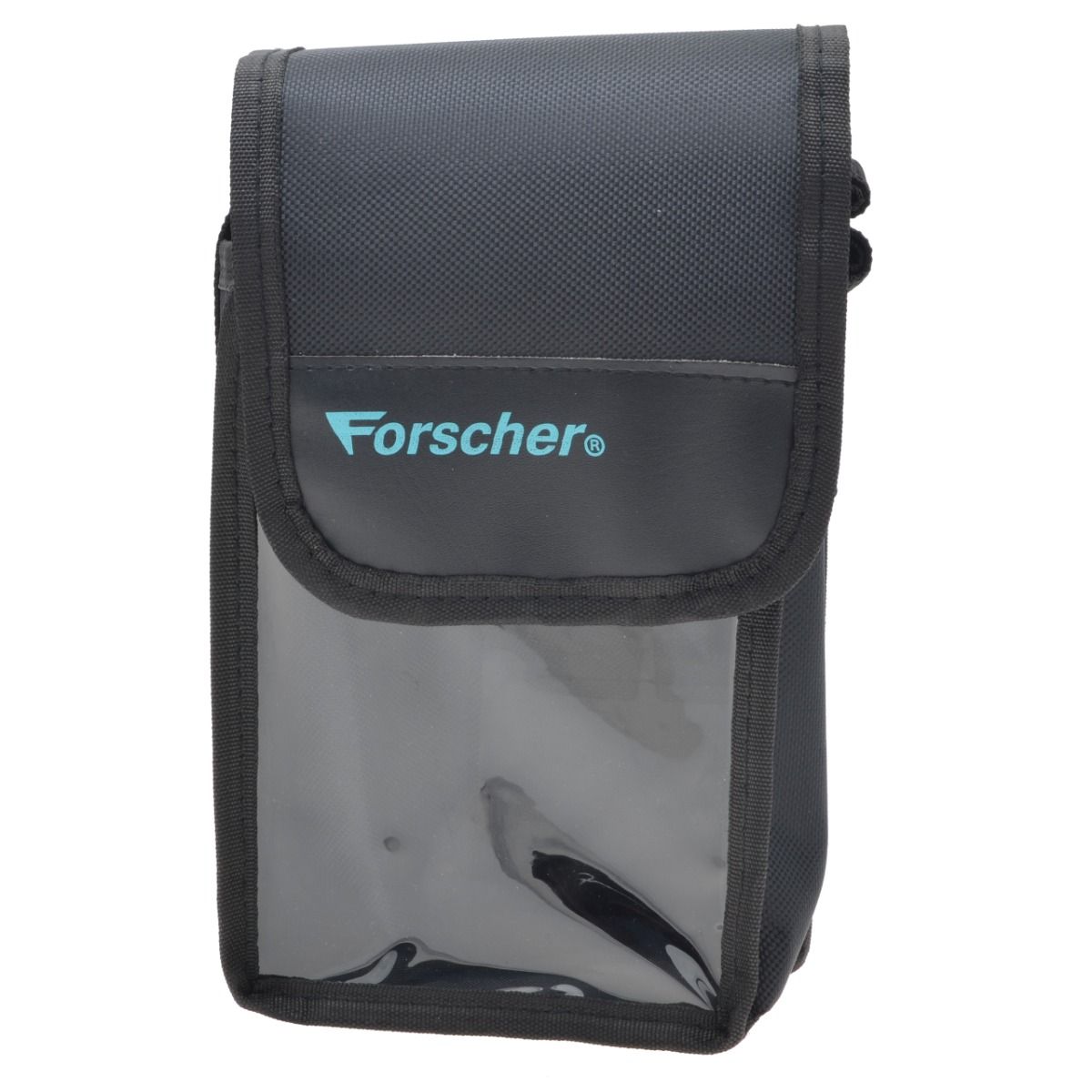

4. Wytrzymałe, dedykowane etui ochronne na urządzenie i akcesoria

5. Instrukcja obsługi
