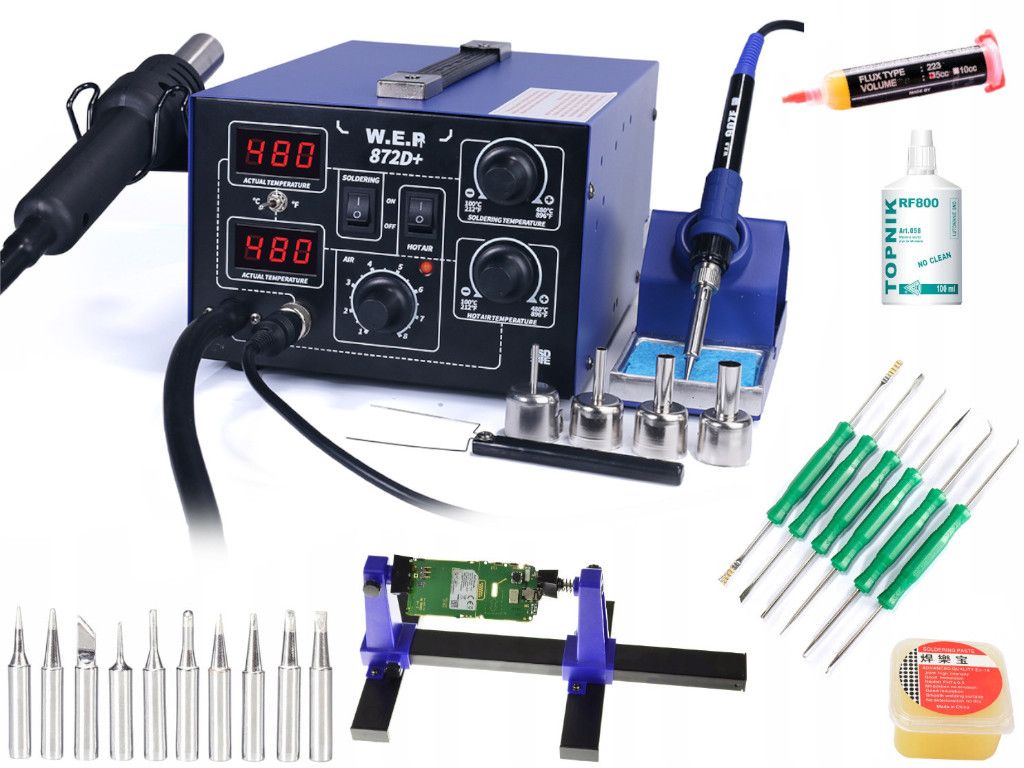

Stacji lutownicza WEP 872D+ 75W +Groty 900M narzedzia flux 223 Uchwyt do PCB

SET436

Stacja lutownicza WEP 872D+ 2w1 to lutownica na gorące powietrze i lutownica grotowa o mocy 75W

+Dodatki

• Realny odczyt temperatury z Hotair oraz z grotówki! TEGO INNE STACJE NIE MAJĄ!!!!
• Automatyczne wychładzanie i wyłączenie Hotair po zakończonej pracy!
• Urządzenie wyświetla realną temperatury w stopniach °C lub °F
• Ochrona przed za wysoką temperaturą
• Mocna grotówka z oryginalnym elementem grzejnym firmy Hakko o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• Standardowy wymiar kolby-pasują wszystkie dysze !!!!
• Duży wybór grotów ok. 80 modeli
• Duży wybór dysz ok. 60 modeli

Zawartość zestawu:

• Stacja lutownicza WEP 872D+
• Uchwyt na kolbę hotair
• Podstawka do odłożenia kolby grotowej
• Gąbką do czyszczenia grota w podstawce
• Kolba grotowa 907F z zamontowanym grotem T-B
• Kabel zasilając

Dysze hotair :

• Dysza o średnicy 2,5 mm model 1124
• Dysza o średnicy 4,4 mm model 1130
• Dysza o średnicy 8 mm model 1195
• Dysza o średnicy 9 mm model 1197

• Chwytak do podnoszenia układów IC

+DODATKI ***FULL PACK***

• Zestaw do mocowania płyt ZD-11E
• Pasta lutownicza ZJ-18 80g pojemność 40g
• Zestaw narzędzi serwisowych [12 końcówek]
• Topnika RF 800 do lutowania SMD BGA 100ml
• Topnik Flux 223 do SMD i BGA

Komplet grotów 900M

1. STOŻEK T-I Silver śr 0.2 mm
2. STOŻEK T-B Silver śr 0.5 mm
3. ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. ŚCIĘTY T-1C Silver śr 1.0 mm
9. ŚCIĘTY T-2C Silver śr 2.0 mm
10. ŚCIĘTY T-3C Silver śr 3.0 mm

Dodatki do stacji

Pasta ułatwiająca lutowanie ZJ18 80g  elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik RF800 to średnio aktywny topnik ułatwiający lutowanie.

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Podstawka montażowa

Idealny pomocnik do mocowania płyt drukowanych i innych płyt.

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

Pasta lutownicza Topnik do BGA ZJ-18 80g flux

Wysokiej jakości pasta lutownicza, łatwo się rozprowadzająca o wysokiej intensywności i zwilżalności powierzchni lutowniczej.

Charakterystyka:

• Pojemność: 50g
• Neutralne PHP 7 +/-0.3

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

Składa się z:

• Kształt noża, długość całkowita:185mm
• Kształt płaskiego śrubokręta, długość całkowita:185mm
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
• Kształt lekko zakrzywionej igły, długość całkowita:185mm
• Kształt zakrzywionej igły, długość całkowita:185mm
• Kształt haka, haka do podważania, długość całkowita:185mm
• Kształt widełek do skręcania, długość całkowita:185mm
• Kształt naciętego bolca, długość całkowita:185mm
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
• Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm

Wysokiej jakości oraz czystości średnio aktywny topnik ułatwiający precyzyjne lutowanie.

Doskonale zwilża i oczyszcza lutowane powierzchnie oraz zabezpiecza je przed utlenianiem

• zabezpiecza lutowane powierzchnie przed utlenieniem
• zapobiega powstawaniu "zimnych lutów"
• nie wymaga mycia - NO CLEAN
• specjalny aplikator umożliwia precyzyjne dozowanie
• przeznaczony do montażu elementów SMD
• zalecany do montażu elementów BGA

Topnik w żelu RMA-223 10cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Flux 223 w żelu to niezbędny topnik w każdym serwisie.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (+/- 2mm)
• Długość elementu chwytnego: 51 mm (+/- 2mm)
• Szerokość elementu chwytnego: 29 mm (+/- 2mm)
• Średnica rączki: 1 cm (+/- 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 872D+ charakterystyka:

• Zasilanie: 230 V AC +/- 10%
• Moc szczytowa całkowita: 700W
• Długość kabla zasilającego: około 130cm
• Realny odczyt temperatury: Tak
• Stabilizacja temperatury: Cyfrowa PID
• Funkcja Ochrona przed za wysoką temperaturą
• Wyświetla temperatury w stopniach °C lub °F.
• Wyświetlacz LED temperatury gorącego powietrza
• Wyświetlacz LED temperatury grota
• Wymiary: 255 x 190 x 137 (dł. x szer. x wys.)
• Waga: 3,35kg

SPECYFIKACJA HOTAIR:

• Napięcie zasilania grzałki: 230V AC
• Grzałka spiralna osadzona na rdzeniu ceramicznym ze zintegrowaną termoparą typ K
• Izolacja mikowa
• Typ wyświetlaczy: LED
• Płynna regulacja temperatury gorącego powietrza w zakresie od 100-480°C
• Długość przewodu kolby hotair: około 90cm
• Typ nadmuchu: Pompa ze spiralną membraną nadmuchu
• Moc kompresora: 18W
• Generowane ciśnienie: 0,032MPa
• Wydajność: 24L/min
• Sterowanie: potencjometry jedno obrotowe

SPECYFIKACJA KOLBY GROTOWEJ:

• Pobór mocy szczytowy 75 W
• Element grzejny 50W moc szczytowa podczas rozgrzewania 75W pik może wynosić nawet 140W.
• Napięcie zasilania grzałki: 24V AC
• Zakres regulacji temperatury: 100-480 °C
• Stabilność temperatury : +/-2°C
• Długość przewodu kolby: 100cm
• Grzałka: metalowa ze zintegrowaną termoparą typ K
• Rezystancja uziemienia grotówki: ?2?
• Potencjał uziemienia grotówki: ?2m

Stacja lutownicza WEP 872D+ to stacja lutownicza 2w1 na gorące powietrze oraz mocna grotówka, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.

• Gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.
• Mocniejsza kolba grotowa w kolorze żółto-niebieskim o mocy 75W (oryginalny element grzejny Hakko japońskiej produkcji)

WEP 872D+ wyposażona jest w najnowszy  procesor kontroli temperatury PID. Stacja pokazuje temperaturę lutownicy na gorące powietrze i temperaturę lutownicy grotowej. Dzięki kontrolerowi PID otrzymujemy lutownice o wysokiej stabilności zadanej temperatury oraz szybkiej reakcji na jej zmianę.

WEP872D+ wyświetla temperatury w stopniach C lub F.

Sterowanie lutownicą odbywa się za pomocą jednego mikroprocesora, dzięki temu otrzymujemy wysoką stabilność pracy oraz wysokie bezpieczeństwo przy lutowaniu.

Lutownica gorącego powietrza oraz lutownica grotowa, mogą pracować niezależnie od siebie.

Stacja WEP 872D+ wyposażona jest dodatkowo w system automatycznego chłodzenia, tzn. po zakończeniu pracy schładzana jest  grzałka gorącego powietrza do bezpiecznej temperatury, co w efektywny sposób wydłuża żywotność elementu grzejnego. Stacja posiada solidną metalową obudowę.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć pracę z urządzeniem.

Pomiary pokazują, że stacje WEP 872D+ osiągają zadaną temperaturę w krótszym czasie w porównaniu do stacji Zhaoxin. Wyniki takie są osiągane, ponieważ w początkowej fazie grzania stacje WEP mają wysoką moc szczytową, to pozwala na błyskawicznie osiągnięcie zadanej temperatury. Fazie nagrzania stacje mają większą moc, dzięki temu stacja utrzymuje zadaną  temperaturę, nie przegrzewając lutowanych elementów.

Panel stacji lutowniczej

• Wyświetlacz LCD do kolby
• Wyświetlacz LCD do gorącego powietrza
• Podłączenie gorącego powietrza
• Gniazdo do przyłączenia grotówki
• Włącznik lutownicy kolbowej
• Włącznik lutownicy hotair
• Regulacja temperatury kolby
• Regulacja temperatury hotair
• Regulacja mocy nawiewu

Kolba Hotair

• Zasilana 230V AC
• Grzałka spiralna osadzona na rdzeniu ceramicznym ze zintegrowaną termoparą typ K
• Izolacja mikowa

Kolba 907F

• Kolba wyposażona jest w grzałkę HAKKO oraz grot T-B.
• Kabel wykonany jest z miękkiego, odpornego na wysoką temperaturę sylikonu, jego długość to 100cm.
• Wtyczka 5 pin

UWAGA

• Pod spodem stacji są śruby transportowe czerwone

UWAGA

• Odkręcić przed pracą
