SET721

Stacja lutownicza 2 w 1 WEP 968DA+III + komplet dodatków

• Lutownica Hotair
• Kolba grotowa o mocy 70W z odciągiem oparów z pod grota
• Stabilny mikroprocesor SAMSUNG kontrolujący pracę urządzenia
• Funkcja korekcji temperatury

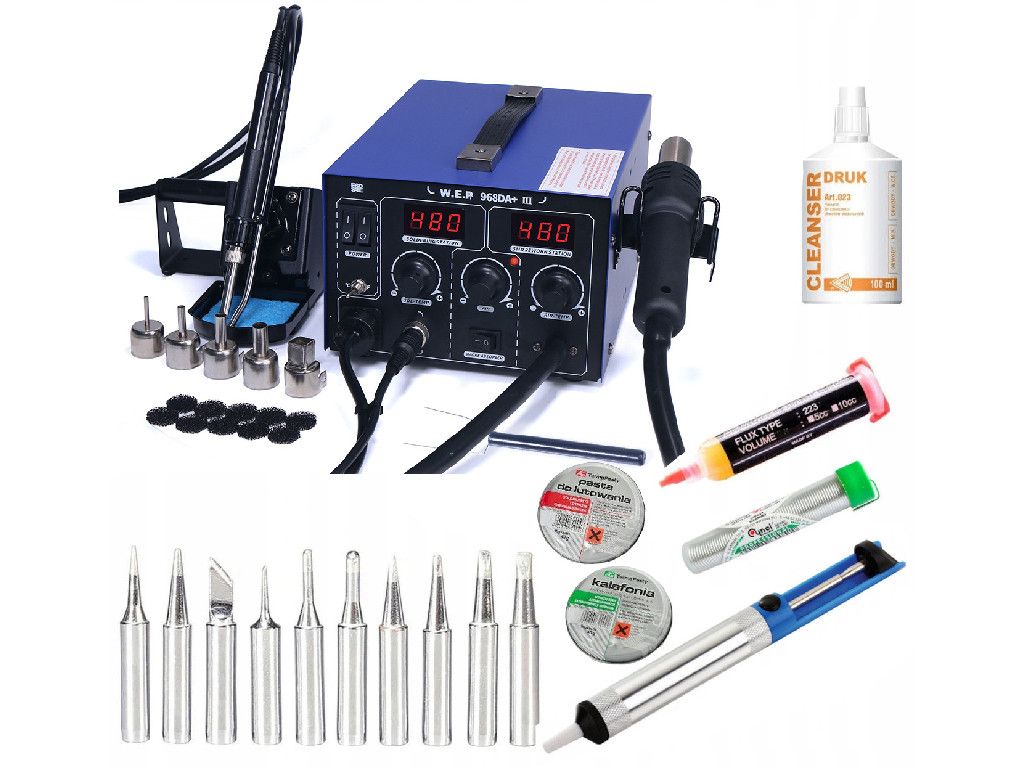

Co w komplecie :

• Stacja lutownicza WEP 968DA+III z kolbą gorącego powietrza
• Uchwyt na kolbę gorącego powietrza
• Kolba grotowa 908A wraz z odciągiem oparów
• Podstawka pod kolbę grotową z gąbką czyszczącą do grota i uchwytem na cyne
• Komplet 5 dysz redukcyjnych:
• dysza okrągła o średnicy 2.5 mm 1124
• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 7 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313
• Kabel zasilający
• Zapasowy filtr do odciągu oparów
• Chwytak do podnoszenia układów
• Instrukcja obsługi

+DODATKOWO

• Cyna z topnikiem w fiolce 1mm 14g
• Odsysacz do cyny aluminiowy WEP-190
• Pasta lutownicza 40g
• Kalafonia do lutowania 40g
• Topnik Flux 223 do SMD i BGA 10cc
• Płyn do czyszczenia Cleanser Druk 100ml

Komplet grotów 900M

1. Grot STOŻEK T-I Silver śr 0.2 mm
2. Grot STOŻEK T-B Silver śr 0.5 mm
3. Grot ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. Grot ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. Grot ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. Grot ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. Grot ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. Grot ŚCIĘTY T-1C Silver śr 1.0 mm
9. Grot ŚCIĘTY T-2C Silver śr 2.0 mm
10. Grot ŚCIĘTY T-3C Silver śr 3.0 mm

Dodatki do stacji

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Topnik flux w żelu RMA 223 to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC

Aktywna kalafonia charakteryzująca się bardzo dobrą jakością jest z dodatkiem aktywatorów ułatwiających lutowanie.

Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Odsysacz cyny służący do usuwania spoiwa lutowniczego. Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką.

Uniwersalny preparat do czyszczenia urządzeń Cleanser Druk do czyszczenia płytek drukowanych z pozostałości po procesie lutowniczym.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych

Odsysacz to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką. Odsysacz jest zbudowany z odpornej, trwałej końcówki.

Parametry techniczne:

• Szeroka końcówka
• Silny ciąg - zapewnia silne odsysanie spoiwa lutowniczego
• Mocny ciąg zapewnia pompka tłokowa
• Odsysacz jest lekki i ma prostą budowę
• Jest łatwy w obsłudze.
• Silikonowa końcówka zapewnia bezproblemową prace przy podwyższonej temperaturze.
• Możliwość dokupienia zapasowej końcówki

AKTYWNA KALAFONIA

Charakterystyka:

• Wygląd: ciało stałe, krystaliczne, żółte do bursztynowego
• Zapach: żywiczny, terpentyny
• Temperatura topnienia: 60-80 °C
• Temperatura zapłonu ok. 180 °C
• Gęstość: 1,07 ? 1,09 g/cm? (20°C)
• Rozpuszczalność w wodzie: trudno rozpuszczalna; rozpuszcza się w rozpuszczalnikach organicznych.

Kalafonia charakteryzuje się bardzo dobrą jakością, jest z dodatkiem aktywatorów ułatwiających lutowanie.

PASTA DO LUTOWANIA

Charakterystyka:

• Wygląd: pasta, jasno brązowa
• Zapach: charakterystyczny
• Temperatura zapłonu > 150 °C
• Gęstość: ok. 1,1 g/cm3 (80°C)
• Rozpuszczalność w wodzie: nie rozpuszcza się

Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Cleanser Druk to płyn przeznaczony do czyszczenia płytek drukowanych PCB.

Skutecznie i szybko usuwa zanieczyszczenia powstałe po procesach lutowniczych.

Nie pozostawia osadów. Szybko odparowuje.

WEP 968DA+III to stacja lutownicza na gorące powietrze i lutownica grotowa z wyświetlaczem LED. Stacja wyposażona jest w mikroprocesor SAMSUNG, który sprawdza parametry pracy stacji i koryguje je do zadanych wartości. Stacja nadaje się do lutowania i rozlutowywania elementów elektronicznych takich jak: SOIC, CHIP, QFP, PLCC, BGA, SMD.

Przy zastosowaniu elementu grzejnego w kolbie o mocy 50W maksymalna moc elementu grzejnego pracującego w urządzeniu podczas początkowej fazy rozgrzewania pobiera moc 70W w szczycie.

Kolba lutownicza w zakresie temperatur używanych przy lutowaniu ma moc szczytową 50W.

UWAGA inni podają iż lutownice 17W mają moc 60W !

Funkcje WEP 968DA+III :

• Duże wyświetlacze LED znacznie ułatwiające pracę
• Prosta i intuicyjna obsługa
• Mocny i stabilny mikroprocesor SAMSUNG kontrolujący pracę urządzenia
• Lutownica grotowa o mocy 70W z odciągiem oparów z pod grota.
• Precyzyjne wyświetlanie zadanej temperatury, zakres wahań ? 1°C
• Funkcja korekcji temperatury - zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia  grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr
• Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura (Fahrenheit/Celsius)
• Wyciąg oparów z pod kolby grotowej - dym generowany podczas procesu lutowania jest natychmiast odsysany zapewniając użytkownikowi zdrowe, ekologiczne środowisko pracy
• Funkcja kontroli prawidłowego działania stacji, otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu
• Przepływ powietrza do 28 L/min, źródłem powietrza jest kompresor

Parametry techniczne :

• Pobór mocy : 720W
• Zakres temperatur kolby grotowej : 200-480°C
• Zakres temperatur kolby hotair : 100-480°C
• Moc lutownicy grotowej : 70W
• Źródło nawiewu powietrza : kompresor
• Przepływ powietrza : do 28 L/min
• Typ wyświetlacza : LED
• Stabilność temperatury : ?1°C
• Napięcie uziemienia grotówki <2mV
• Rezystancja uziemienia grotówki <2ohm
