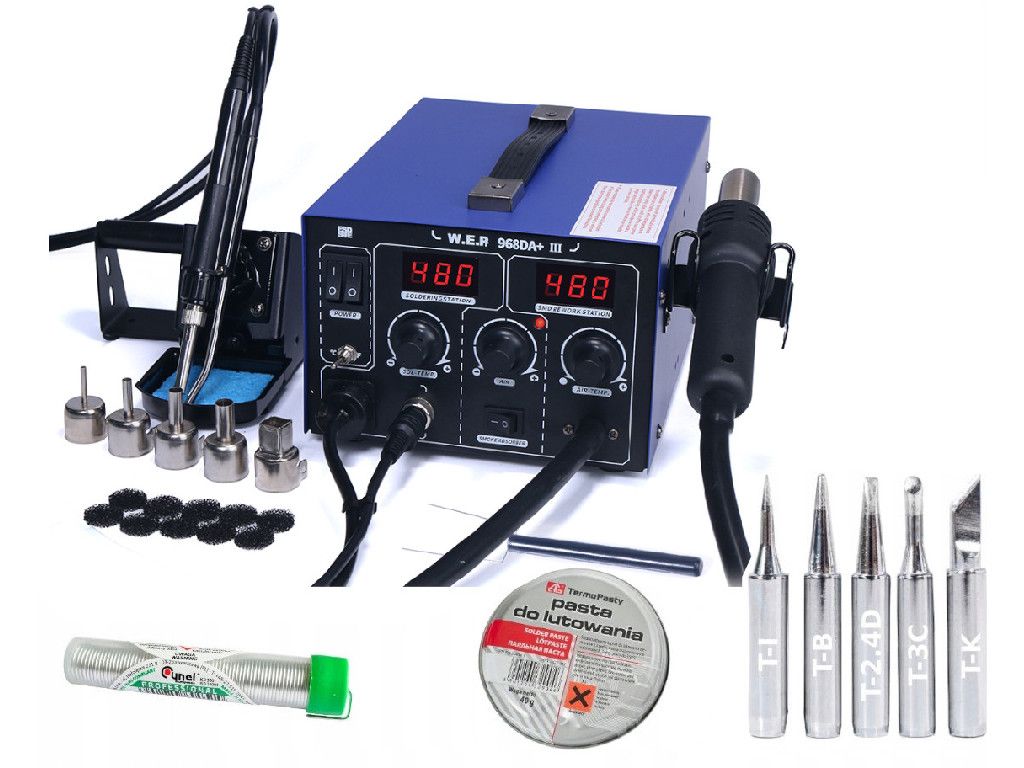

Stacja lutownicza WEP 968DA+ +groty pasta cyna

SET688

Stacja lutownicza 2 w 1 WEP 968DA+III +Dodatki

• Lutownica Hotair
• Kolba grotowa o mocy 70W z odciągiem oparów z pod grota
• Stabilny mikroprocesor SAMSUNG kontrolujący pracę urządzenia
• Funkcja korekcji temperatury

Co w komplecie :

• Stacja lutownicza WEP 968DA+III z kolbą gorącego powietrza
• Uchwyt na kolbę gorącego powietrza
• Kolba grotowa 908A wraz z odciągiem oparów
• Podstawka pod kolbę grotową z gąbką czyszczącą do grota i uchwytem na cyne
• Komplet 5 dysz redukcyjnych:
• dysza okrągła o średnicy 2.5 mm 1124
• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 7 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313
• Kabel zasilający
• Zapasowy filtr do odciągu oparów
• Instrukcja obsługi

+DODATKI

• Cyna z topnikiem w fiolce - 1mm 14g
• Pasta lutownicza 40g
• Chwytak do podnoszenia układów IC - 1szt

Komplet grotów 900M

• Grot 900M STOŻEK T-I Silver śr 0.2 mm
• Grot 900M STOŻEK T-B Silver śr 0.5 mm
• Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
• Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
• Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm

Dodatki do stacji

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

PASTA DO LUTOWANIA

Charakterystyka:

• Wygląd: pasta, jasno brązowa
• Zapach: charakterystyczny
• Temperatura zapłonu > 150 °C
• Gęstość: ok. 1,1 g/cm3 (80°C)
• Rozpuszczalność w wodzie: nie rozpuszcza się

Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (? 2mm)
• Długość elementu chwytnego: 51 mm (? 2mm)
• Szerokość elementu chwytnego: 29 mm (? 2mm)
• Średnica rączki: 1 cm (? 1mm)
• Wykonanie: Tworzywo antystatyczne

WEP 968DA+III to stacja lutownicza na gorące powietrze i lutownica grotowa z wyświetlaczem LED. Stacja wyposażona jest w mikroprocesor SAMSUNG, który sprawdza parametry pracy stacji i koryguje je do zadanych wartości. Stacja nadaje się do lutowania i rozlutowywania elementów elektronicznych takich jak: SOIC, CHIP, QFP, PLCC, BGA, SMD.

Przy zastosowaniu elementu grzejnego w kolbie o mocy 50W maksymalna moc elementu grzejnego pracującego w urządzeniu podczas początkowej fazy rozgrzewania pobiera moc 70W w szczycie.

Kolba lutownicza w zakresie temperatur używanych przy lutowaniu ma moc szczytową 50W.

UWAGA inni podają iż lutownice 17W mają moc 60W !

Funkcje WEP 968DA+III :

• Duże wyświetlacze LED znacznie ułatwiające pracę
• Prosta i intuicyjna obsługa
• Mocny i stabilny mikroprocesor SAMSUNG kontrolujący pracę urządzenia
• Lutownica grotowa o mocy 70W z odciągiem oparów z pod grota.
• Precyzyjne wyświetlanie zadanej temperatury, zakres wahań ? 1°C
• Funkcja korekcji temperatury - zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia  grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr
• Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura (Fahrenheit/Celsius)
• Wyciąg oparów z pod kolby grotowej - dym generowany podczas procesu lutowania jest natychmiast odsysany zapewniając użytkownikowi zdrowe, ekologiczne środowisko pracy
• Funkcja kontroli prawidłowego działania stacji, otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu
• Przepływ powietrza do 28 L/min, źródłem powietrza jest kompresor

Parametry techniczne :

• Pobór mocy : 720W
• Zakres temperatur kolby grotowej : 200-480°C
• Zakres temperatur kolby hotair : 100-480°C
• Moc lutownicy grotowej : 70W
• Źródło nawiewu powietrza : kompresor
• Przepływ powietrza : do 28 L/min
• Typ wyświetlacza : LED
• Stabilność temperatury : ?1°C
• Napięcie uziemienia grotówki <2mV
• Rezystancja uziemienia grotówki <2ohm
