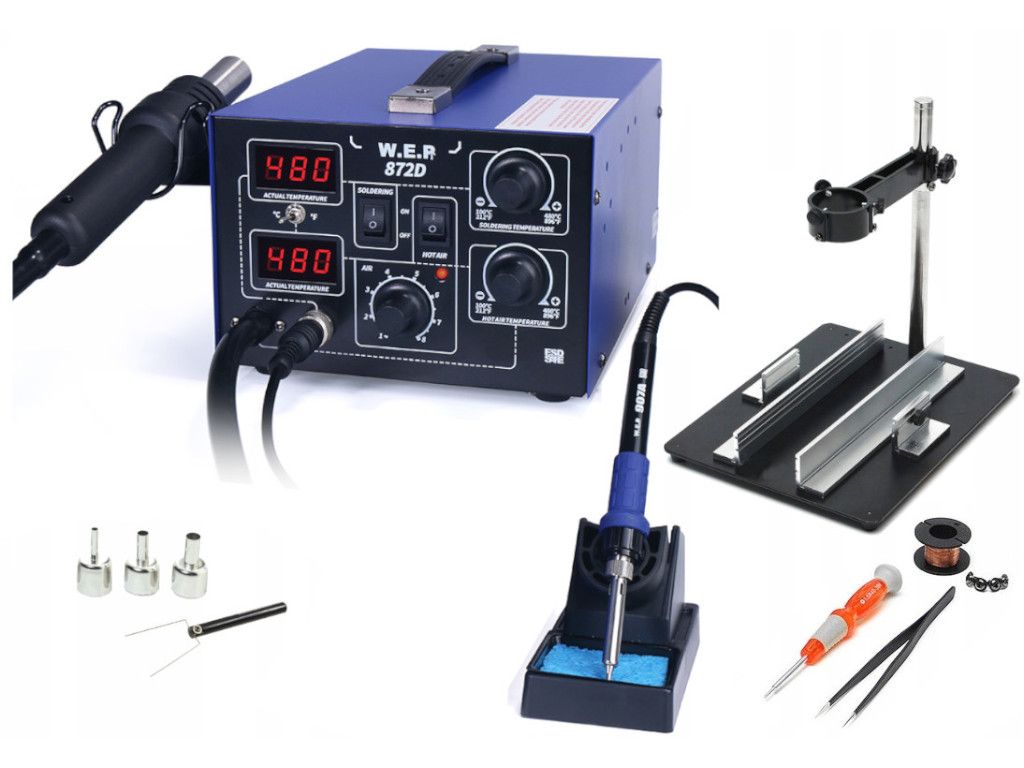

Stacja lutownicza WEP 872D +Platforma PCB 628-IV

SET616

Stacja lutownicza WEP 872D LED to lutownica na gorące powietrze Hotair + lutownica grotowa o mocy 700W

+Platforma naprawcza z 2 uchwytami do płyt PCB

+Dodatki

• Realny odczyt temperatury z Hotair oraz z grotówki !!!! TEGO INNE STACJE NIE MAJĄ!!!!
• Automatyczne wychładzanie i wyłączenie Hotair po zakończonej pracy!!!
• Ponad 80 modeli dostępnych grotów
• Ponad 50 modeli dostępnych dysz
• Standardowy wymiar kolby-pasują wszystkie dysze !!!!

• Stacja 872D to lutownica mająca najlepsze cechy stacji serii 852, posiadająca najnowszy procesor kontroli temperatury PID.
• Stacja pokazuje temperaturę nadmuchu lutownicy na gorące powietrze i temperaturę lutownicy grotowej.
• Wbudowany kontroler PID utrzymuje wysoką stabilność zadanej temperatury i szybko reaguje na jej zmianę.
• Nadmuch gorącego powietrza oraz lutownica grotowa, mogą pracować niezależnie od siebie.
• Urządzenie wyświetla realną temperatury w stopniach °C lub °F.

Co w zestawie:

• Stacja lutownicza WEP 872D
• Uchwyt pod kolbę hotair
• Podstawka do odłożenia kolby grotowej wraz z gąbką do czyszczenia grota
• Kolba grotowa 907A z grotę stożkowym T-I
• Kabel zasilający

Dysze hotair:

• Dysza o średnicy 4,4 mm model 1130
• Dysza o średnicy 8 mm model 1195
• Dysza o średnicy 9 mm model 1197

• Chwytak do podnoszenia układów IC - 1szt

+DODATEK

1. Podstawka montażowa platforma 628-IV
2. Statyw do kolby lutowniczej Hotair
3. Pęseta precyzyjna stalowa ostra
4. 2 pary. uchwytów magnetycznych do płyt PCB
5. Drut molibdenowy do naprawy ekranów LCD

Platforma naprawcza z uchwytem do płyt PCB oraz statywem do kolby Hotair

Podstawka charakteryzuję się dużą stabilnością dzięki zastosowaniu stabilnych gumowych nóżek i łatwością montażu lutowanych płyt

• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt
• Rozmiar podstawy platformy 198 x 250 [mm]
• Wysokość masztu 240 [mm]
• Otwór na kolbę: 40[mm]
• Uchwyt wielofunkcyjny magnetyczny: 50 mm i 220 mm

• Śrubokręt 1.5x40-386

Platforma naprawcza z uchwytem do kolby na gorące powietrze, to precyzyjnie wykonane narzędzie. Uchwyt serwisowy ma za zadanie utrzymywać kolbę gorącego powietrza w zadanej odległości, aby zapobiegać przypadkowemu przegrzaniu układu, jednocześnie ułatwia prace serwisowe - mamy wolne dwie dłonie. Można regulować wysokość położenia kolby gorącego powietrza nad lutowaną płytką PCB oraz jest możliwość regulowania położenia kolby w obrocie 360° wokół własnej osi

Płytki umieszczamy w ruchomych uchwytach magnetycznych.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (? 2mm)
• Długość elementu chwytnego: 51 mm (? 2mm)
• Szerokość elementu chwytnego: 29 mm (? 2mm)
• Średnica rączki: 1 cm (? 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 872D charakteryzuje się:

• Zapotrzebowanie na moc: 700W
• Zasilanie: 230 V
• Typ nadmuchu: Pompa ze spiralną membraną nadmuchu
• Wydajność kompresora max 24l/min
• Regulacja siły nadmuchu: TAK
• Wyświetlacz LED temperatury gorącego powietrza
• Wyświetlacz LED temperatury grota
• Długość uchwytu: poniżej 100CM
• Rezystancja uziemienia grotówki: poniżej 2 Ohmów
• Potencjał uziemienia grotówki: poniżej 2mV
• Moc  szczytowa kolby grotowej  60W
• Element grzejny w kolbie grotowej o mocy 45W

Zakres regulacji temperatury:

• Płynna regulacja temperatury gorącego powietrza w zakresie od 100-480°C
• Stabilność temperatury: ?1°C
• Płynna regulacja temperatury kolby grotowej w zakresie od 100-480°C
• Stabilność temperatury grotówki: ?2°C

Stacja lutownicza WEP 872D to stacja lutownicza 2w1 na gorące powietrze oraz grotowa, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.

WEP 872D to stacja lutownicza mająca najlepsze cechy stacji serii 852, wyposażona w najnowszy procesor kontroli temperatury PID. Stacja pokazuje temperaturę lutownicy na gorące powietrze i temperatura lutownicy grotowej. Dzięki kontrolerowi PID otrzymujemy lutownice o wysokiej stabilności zadanej temperatury oraz szybkiej reakcji na jej zmianę.

WEP 872D wyświetla temperatury w stopniach C lub F.

Sterowanie lutownicą odbywa się za pomocą jednego mikroprocesora, dzięki temu otrzymujemy wysoką stabilność pracy, oraz wysokie bezpieczeństwo przy lutowaniu.

Lutownica gorącego powietrza oraz lutownica grotowa, mogą pracować niezależnie od siebie.

Stacja lutownicza WEP 872D wyposażona jest dodatkowo w system automatycznego chłodzenia, tzn. po zakończeniu pracy schładzana jest grzałka gorącego powietrza do bezpiecznej temperatury, to w efektywny sposób wydłuża żywotność elementu grzejnego. Stacja posiada solidną metalową obudowę. Wydmuch powietrza realizowany jest poprzez kompresor, dzięki temu mamy pewność długotrwałej, bezawaryjnej pracy.

Panel sterowania

• Wyświetlacz LCD do kolby
• Wyświetlacz LCD do gorącego powietrza
• Przyciski włączania lutownicy kolbowei i hotair
• Pokrętła regulacji temperatury i mocy nadmuchu

Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Dysze hotair:

• Dysza o średnicy 4,4 mm model 1130
• Dysza o średnicy 8 mm model 1195
• Dysza o średnicy 9 mm model 1197

Do lutownicy posiadamy około 50 typów dysz

Kolba lutownicza 907A wraz z grotem (model T-I)

• Moc szczytowa 60W
• Element grzejny o mocy 45W
• Długość przewodu kolby: ?100CM
• Napięcie wyjściowe: 24V AC

Do lutownicy pasują groty typu 900M jest dostępnych około 90 rodzajów.

UWAGA

Czerwone śruby transportowe, odkręcić przy pracy lutownicy.
