SET770

Stacja lutownicza WEP 872D+ 2w1 to lutownica na gorące powietrze i lutownica grotowa o mocy 75W

+Dodatki

• Realny odczyt temperatury z Hotair oraz z grotówki! TEGO INNE STACJE NIE MAJĄ!!!!
• Automatyczne wychładzanie i wyłączenie Hotair po zakończonej pracy!
• Urządzenie wyświetla realną temperatury w stopniach °C lub °F
• Ochrona przed za wysoką temperaturą
• Mocna grotówka z oryginalnym elementem grzejnym firmy Hakko o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• Standardowy wymiar kolby-pasują wszystkie dysze !!!!
• Duży wybór grotów ok. 80 modeli
• Duży wybór dysz ok. 60 modeli

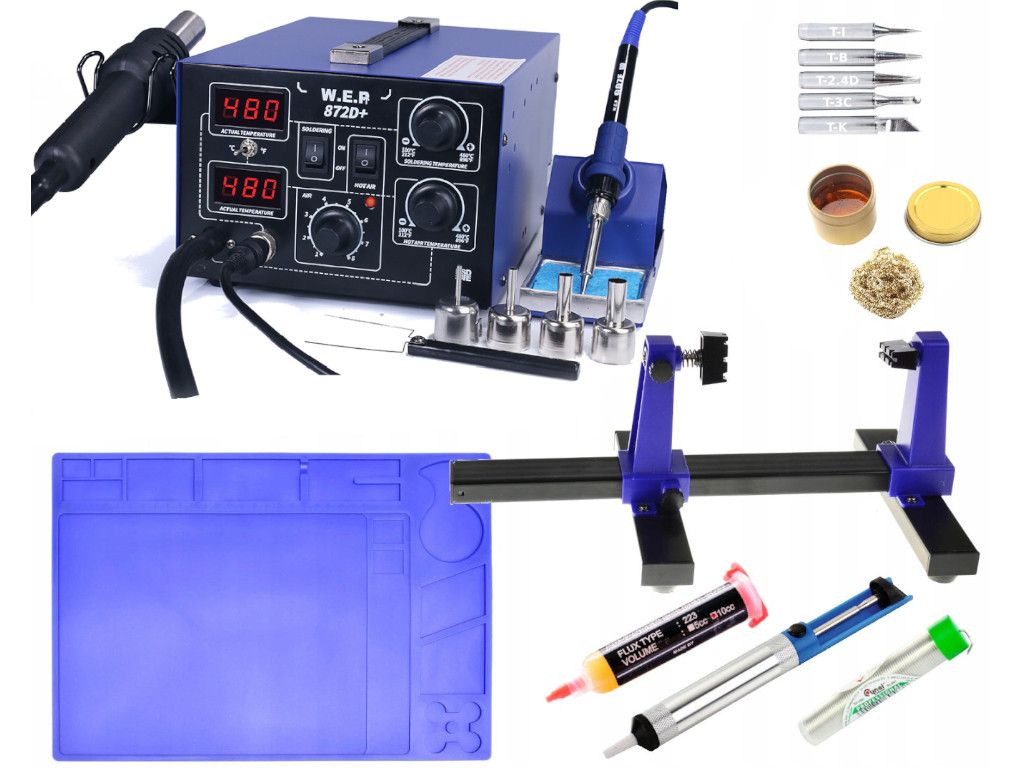

Co w zestawie:

• Stacja lutownicza WEP 872D+
• Uchwyt na kolbę hotair
• Podstawka do odłożenia kolby grotowej
• Gąbką do czyszczenia grota w podstawce
• Kolba grotowa 907F z zamontowanym grotem T-B
• Kabel zasilając
• Chwytak do podnoszenia układów IC

Dysze hotair :

• Dysza o średnicy 2,5 mm model 1124
• Dysza o średnicy 4,4 mm model 1130
• Dysza o średnicy 8 mm model 1195
• Dysza o średnicy 9 mm model 1197

Dodatki

• Mata antystatyczna silikonowa
• Topnik Flux 223 do SMD i BGA
• Podstawka montażowa do płyt ZD-11E
• Cyna z topnikiem w fiolce 1mm
• Czyścik do grota lutowniczego z kalafonią
• Odsysacz do cyny aluminiowy

Komplet grotów 900M

• Grot 900M STOŻEK T-I Silver śr 0.2 mm
• Grot 900M STOŻEK T-B Silver śr 0.5 mm
• Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
• Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
• Grot 900M ŚCIĘTY NÓŻ T-K Silver 5.0 mm

Dodatki do stacji

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Czyścik do grotów zbudowany z wiórek mosiądzu o wysokiej trwałości,nie wymagających zamaczania w wodzie,używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik w żelu RMA-223 10cc to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi 15 przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie

Odsysacz cyny służący do usuwania spoiwa lutowniczego. Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką

Odsysacz to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką. Odsysacz jest zbudowany z odpornej, trwałej końcówki.

Parametry techniczne:

• Szeroka końcówka
• Silny ciąg - zapewnia silne odsysanie spoiwa lutowniczego
• Mocny ciąg zapewnia pompka tłokowa
• Odsysacz jest lekki i ma prostą budowę
• Jest łatwy w obsłudze.
• Silikonowa końcówka zapewnia bezproblemową prace przy podwyższonej temperaturze.
• Możliwość dokupienia zapasowej końcówki

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

Mata silikonowa

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 35x25cm
• Grubość: 0.5cm
• Waga: 390g

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

Przykładowe zastosowanie maty obok

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca. Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Podstawka montażowa, uchwyt na płyty PCB ZD-11E

• Umożliwia montaż płyt o długości do 200mm
• Regulacja w zakresie 360°C
• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt

Cechy:

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB
• Rozmiar urządzenia: 300x165x125mm
• Maksymalny rozmiar płyty 200x140mm

Podstawka montażowa to idealny pomocnik do mocowania płyt drukowanych i innych płyt.

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

Kalafonia charakteryzuje się bardzo dobrą jakością, zawiera dodatkowe aktywatory ułatwiających lutowanie.

W trakcie procesu lutowniczego na grocie pozostają tlenki metali i inne zabrudzenia, które wpływają na przewodność cieplną grota, tzn temperatura jest niższa, grot ulega wcześniejszemu zużyciu.

Czyścik do grotów:

• zbudowany z wiórek mosiądzu o wysokiej trwałości,
• nie wymagających zamaczania w wodzie,
• używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,
• czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka,
• czyścik posiada poręczną obudowę z uchwytem i anty poślizgowym podkładem.

Korzyści z korzystania z czyścika do grotów

• nie uszkadza końcówek lutowniczych tzn. grotów
• szybszy cykl pracy
• oczyszczony grot ma lepsze właściwości cieplne
• nie rdzewieje i nie ślizga się po stole warsztatowym

Waga z opakowaniem: 30g

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (? 2mm)
• Długość elementu chwytnego: 51 mm (? 2mm)
• Szerokość elementu chwytnego: 29 mm (? 2mm)
• Średnica rączki: 1 cm (? 1mm)
• Wykonanie: Tworzywo antystatyczne

PARAMETRY TECHNICZNE

• Zasilanie: 230 V AC ? 10%
• Moc szczytowa całkowita: 700W
• Długość kabla zasilającego: około 130cm
• Realny odczyt temperatury: Tak
• Stabilizacja temperatury: Cyfrowa PID
• Funkcja Ochrona przed za wysoką temperaturą
• Wyświetla temperatury w stopniach °C lub °F.
• Wyświetlacz LED temperatury gorącego powietrza
• Wyświetlacz LED temperatury grota
• Wymiary: 255 x 190 x 137 (dł. x szer. x wys.)
• Waga: 3,35kg

SPECYFIKACJA HOTAIR:

• Napięcie zasilania grzałki: 230V AC
• Grzałka spiralna osadzona na rdzeniu ceramicznym ze zintegrowaną termoparą typ K
• Izolacja mikowa
• Typ wyświetlaczy: LED
• Płynna regulacja temperatury gorącego powietrza w zakresie od 100-480°C
• Długość przewodu kolby hotair: około 90cm
• Typ nadmuchu: Pompa ze spiralną membraną nadmuchu
• Moc kompresora: 18W
• Generowane ciśnienie: 0,032MPa
• Wydajność: 24L/min
• Sterowanie: potencjometry jedno obrotowe

SPECYFIKACJA KOLBY GROTOWEJ:

• Pobór mocy szczytowy 75 W
• Element grzejny 50W moc szczytowa podczas rozgrzewania 75W pik może wynosić nawet 140W.
• Napięcie zasilania grzałki: 24V AC
• Zakres regulacji temperatury: 100-480 °C
• Stabilność temperatury : ?2°C
• Długość przewodu kolby: 100cm
• Grzałka: metalowa ze zintegrowaną termoparą typ K
• Rezystancja uziemienia grotówki: ?2?
• Potencjał uziemienia grotówki: ?2mV

Stacja lutownicza WEP 872D+ to stacja lutownicza 2w1 na gorące powietrze oraz mocna grotówka, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.

• Gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.
• Mocniejsza kolba grotowa w kolorze żółto-niebieskim o mocy 75W (oryginalny element grzejny Hakko japońskiej produkcji)

WEP 872D+ wyposażona jest w najnowszy procesor kontroli temperatury PID. Stacja pokazuje temperaturę lutownicy na gorące powietrze i temperaturę lutownicy grotowej. Dzięki kontrolerowi PID otrzymujemy lutownice o wysokiej stabilności zadanej temperatury oraz szybkiej reakcji na jej zmianę.

WEP872D+ wyświetla temperatury w stopniach C lub F.

Sterowanie lutownicą odbywa się za pomocą jednego mikroprocesora, dzięki temu otrzymujemy wysoką stabilność pracy oraz wysokie bezpieczeństwo przy lutowaniu.

Lutownica gorącego powietrza oraz lutownica grotowa, mogą pracować niezależnie od siebie.

Stacja WEP 872D+ wyposażona jest dodatkowo w system automatycznego chłodzenia, tzn. po zakończeniu pracy schładzana jest grzałka gorącego powietrza do bezpiecznej temperatury, co w efektywny sposób wydłuża żywotność elementu grzejnego. Stacja posiada solidną metalową obudowę.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć pracę z urządzeniem.

Pomiary pokazują, że stacje WEP 872D+ osiągają zadaną temperaturę w krótszym czasie w porównaniu do stacji Zhaoxin. Wyniki takie są osiągane, ponieważ w początkowej fazie grzania stacje WEP mają wysoką moc szczytową, to pozwala na błyskawicznie osiągnięcie zadanej temperatury. Fazie nagrzania stacje mają większą moc, dzięki temu stacja utrzymuje zadaną temperaturę, nie przegrzewając lutowanych elementów.

Kolba Hotair

• Zasilana 230V AC
• Grzałka spiralna osadzona na rdzeniu ceramicznym ze zintegrowaną termoparą typ K
• Izolacja mikowa

Kolba 907F

• Kolba wyposażona jest w grzałkę HAKKO oraz grot T-B.
• Kabel wykonany jest z miękkiego, odpornego na wysoką temperaturę sylikonu, jego długość to 100cm.
• Wtyczka 5 pin

UWAGA

• Pod spodem stacji są śruby transportowe czerwone

UWAGA

• Odkręcić przed pracą
