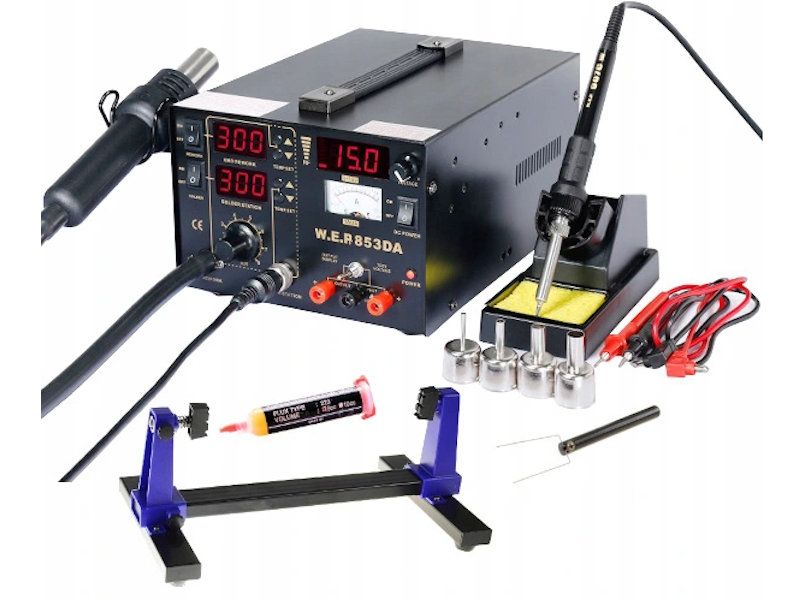

Stacja Lutownicza WEP 853DA Uchwyt montaż PCB flux

SET672

Stacja lutownicza WEP 853DA 5w1 (źródło powietrza kompresor)

1. Stacji lutowniczej na gorace powietrze HOTAIR
2. Stacji grotowej - grotówki
3. Zasilacza serwisowego
4. Testera sygnału RF
5. Miernik napięcia

• Standardowa wielkość wylotu dyszy - pasują wszystkie dysze
• Standardowe wymienne groty o średnicy 4mm o symbolu 900M

Co w komplecie:

• Stacja WEP 853DA - źródło powietrza kompresor
• Podstawka pod kolbę grotową wraz z gąbką czyszczącą
• Podstawka pod kolbę hotair
• Przewód zasilania
• Kolba grotowa 907C z grotem T-I
• Przewody do miernika

Komplet dysz:

• Dysza okrągła o średnicy 4 mm
• Dysza okrągła o średnicy 5 mm
• Dysza okrągła o średnicy 8 mm
• Dysza okrągła o średnicy 10 mm

+DODATKI

• 1szt Zestaw do mocowania płyt ZD-11E
• 1szt Topnik w żelu RMA-223 10cc
• Chwytak do podnoszenia układów IC

Dodatki do stacji

Uchwyta montażowa do płyt PCB ZD-11E używana przy naprawie smartfonów i płyt PCB. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt. Umożliwia montaż płyt o długości do 200mm. Regulacja w zakresie 360°C Maksymalny rozmiar płyty 200x140mm

Topnik w żelu RMA-223 używany do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Podstawka montażowa, uchwyt na płyty PCB ZD-11E

• Umożliwia montaż płyt o długości do 200mm
• Regulacja w zakresie 360°C
• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt

Cechy:

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB
• Rozmiar urządzenia: 300x165x125mm
• Maksymalny rozmiar płyty 200x140mm

Podstawka montażowa to idealny pomocnik do mocowania płyt drukowanych i innych płyt.

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Flux 223 w żelu to niezbędny topnik w każdym serwisie.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (+/- 2mm)
• Długość elementu chwytnego: 51 mm (+/- 2mm)
• Szerokość elementu chwytnego: 29 mm (+/- 2mm)
• Średnica rączki: 1 cm (+/- 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 853DA wyposażona jest w :

• Lutownice gorącego powietrza tzw. Hotair
• Lutownice grotową
• Miernik napięcia
• Zasilacz serwisowy 0-15V do 1A
• Tester sygnału RF

Dane techniczne stacji WEP 853DA

• Solidna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energii.
• Zapamiętuje ostatnio nastawioną temperaturę.
• Wszystkie moduły mogą pracować niezależnie.

Lutownica Hotair

• Regulacja temperatury gorącego powietrza od 100-480 [°C]
• Stabilność temperatury ?1 °C
• Wyświetlacz LED
• Ustawienie temperatury za pomocą przycisków,
• Płynna regulacja nadmuchu powietrza za pomocą pokrętła

Lutownica Grotowa

• Regulacja temperatury grota od 200-480 [°C]
• Stabilność temperatury ?2 °C
• Napięcie uziemienia <2mV
• Rezystancja uziemienia <2ohm
• Moc lutownicy kolbowej 50 W - możliwość lutowania w technologii bezołowiowej (lead free)

Zasilacz

• Napięcie wyjściowego DC 0V~15V
• Natężenie do 1A
• Cyfrowy wyświetlacz LED nastawionego napięcia
• Analogowy miernik natężenia prądu od 0A~1A

Tester sygnału RF

• Zbliżeniowy tester sygnału

Stacja lutownicza WEP 853DA została zaprojektowana do wykorzystania w serwisie elektronicznym. Posiada pięć funkcji:

• Stacji lutowniczej na gorące powietrze Hotair
• Stacji grotowej - grotówki
• Zasilacza serwisowego
• Testera sygnału RF
• Miernik napięcia

Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.

Stacja lutownicza sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.

Urządzenie posiada system automatycznego chłodzenia po wyłączeniu stacji. Pozwala to na wydatne ograniczenie zużycia elementu grzejnego stacji na gorące powietrze.

Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.

Stabilny i wydajny wydmuch powietrza zapewniany jest przez kompresor. Zapewnia to trwałość i niezawodność urządzenia.

Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• Dysza okrągła o średnicy 4 mm
• Dysza okrągła o średnicy 5 mm
• Dysza okrągła o średnicy 8 mm
• Dysza okrągła o średnicy 10 mm

Panel zasilacza z testerem napięcia

• Wyświetlacze LED Napięcia 0-30V i Natężenia 0-1A
• Włącznik zasilacza
• Przełącznik Miernik Napięcia / Zasilacz
• Pokrętło regulacji napięcia
• Zbliżeniowy tester sygnału RF

!!! UWAGA !!!

• Czerwone śruby transportowe, odkręcić przy pracy lutownicy.

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz
