SET766

Stacja lutownicza WEP 853D 5w1 : hotair, grotówka 60W, zasilacz 15V 1A, tester RF, miernik

+Dodatki

!! WENTYLATOR !!

• Stacja lutownicza WEP 853D ma wbudowany zasilacz 15V 1A oraz miernik sygnału RF (w.cz.) poglądowy do sprawdzenia telefonu GSM czy emituje sygnał.
• Stacja wyposażona jest również w miernik napięcia
• Realna temperatura gorącego powietrza i grotówki - nie wszystkie stacje posiadają ta funkcje
• Automatyczne wychłodzenie grzałki po zakończonej pracy
• W zestawie komplet dysz

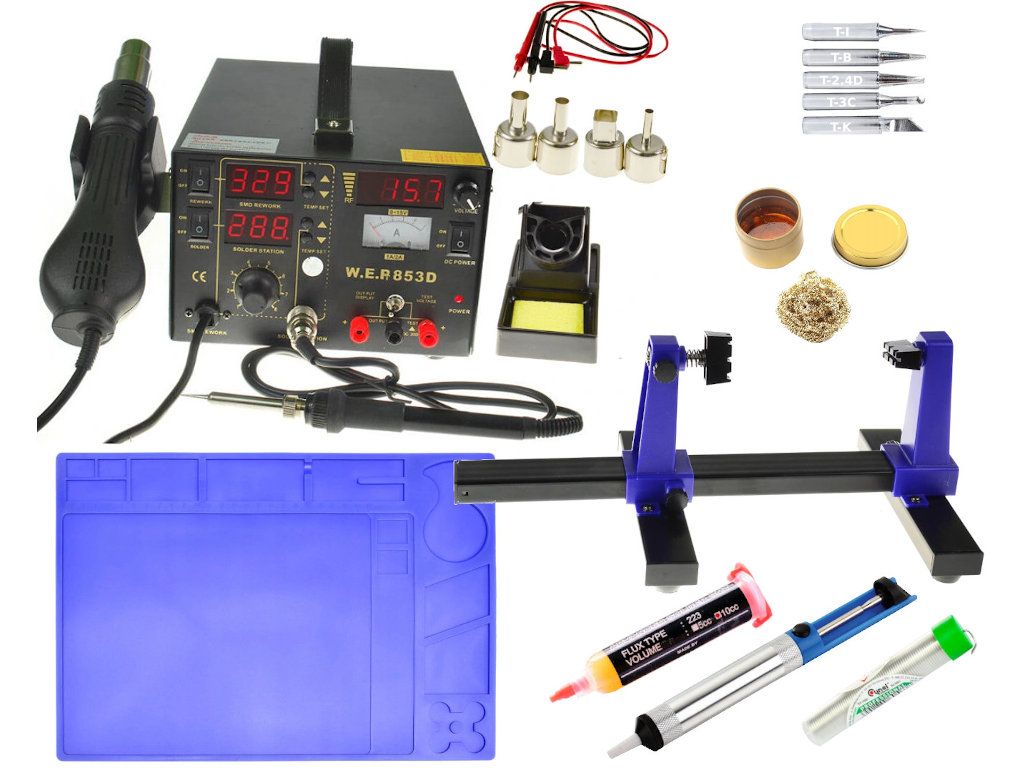

Co kupujesz:

• Stacja WEP 853D - źródło nawiewu powietrza wentylator
• Podstawka pod kolbę grotową wraz z gąbką czyszczącą
• Podstawka pod kolbę hotair
• Przewód zasilania
• Kolba grotowa 907C z grotem T-I
• Przewody do miernika
• Chwytak do podnoszenia układów

Komplet dysz:

• Dysza okrągła o średnicy 9 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 4,4 mm
• Dysza kwadratowa typu BGA 12mm

Dodatki

• Mata antystatyczna silikonowa
• Topnik Flux 223 do SMD i BGA
• Podstawka montażowa do płyt ZD-11E
• Cyna z topnikiem w fiolce 1mm
• Czyścik do grota lutowniczego z kalafonią
• Odsysacz do cyny aluminiowy

Komplet grotów 900M

• Grot 900M STOŻEK T-I Silver śr 0.2 mm
• Grot 900M STOŻEK T-B Silver śr 0.5 mm
• Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
• Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
• Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm

Dodatki do stacji

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Czyścik do grotów zbudowany z wiórek mosiądzu o wysokiej trwałości,nie wymagających zamaczania w wodzie,używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik w żelu RMA-223 10cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi 15 przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie

Odsysacz cyny służący do usuwania spoiwa lutowniczego. Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką

Mata silikonowa

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 35x25cm
• Grubość: 0.5cm
• Waga: 390g

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

Przykładowe zastosowanie maty obok

Mata silikonowa

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 35x25cm
• Grubość: 0.5cm
• Waga: 390g

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

Przykładowe zastosowanie maty obok

Odsysacz to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką. Odsysacz jest zbudowany z odpornej, trwałej końcówki.

Parametry techniczne:

• Szeroka końcówka
• Silny ciąg - zapewnia silne odsysanie spoiwa lutowniczego
• Mocny ciąg zapewnia pompka tłokowa
• Odsysacz jest lekki i ma prostą budowę
• Jest łatwy w obsłudze.
• Silikonowa końcówka zapewnia bezproblemową prace przy podwyższonej temperaturze.
• Możliwość dokupienia zapasowej końcówki

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g


Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Podstawka montażowa, uchwyt na płyty PCB ZD-11E

• Umożliwia montaż płyt o długości do 200mm
• Regulacja w zakresie 360°C
• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt

Cechy:

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB
• Rozmiar urządzenia: 300x165x125mm
• Maksymalny rozmiar płyty 200x140mm

Podstawka montażowa to idealny pomocnik do mocowania płyt drukowanych i innych płyt.

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Kalafonia charakteryzuje się bardzo dobrą jakością, zawiera dodatkowe aktywatory ułatwiających lutowanie.

W trakcie procesu lutowniczego na grocie pozostają tlenki metali i inne zabrudzenia, które wpływają na przewodność cieplną grota, tzn temperatura jest niższa, grot ulega wcześniejszemu zużyciu.

Czyścik do grotów:

• zbudowany z wiórek mosiądzu o  wysokiej trwałości,
• nie wymagających zamaczania w wodzie,
• używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,
• czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka,
• czyścik posiada poręczną obudowę z uchwytem i anty poślizgowym podkładem.

Korzyści z korzystania z czyścika do grotów

• nie uszkadza końcówek lutowniczych tzn. grotów
• szybszy cykl pracy
• oczyszczony grot ma lepsze właściwości cieplne
• nie rdzewieje i nie ślizga się po stole warsztatowym

Waga z opakowaniem: 30g

Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.

Stacja sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.

Urządzenie posiada system automatycznego chłodzenia. Stacja na gorące powietrze posiada czujnik w podstawce kolby, dzięki któremu po odłożeniu kolby na podstawkę, stacja studzi element grzejny od 3 do 8 minut, następnie go wyłączając przechodząc w tzw. stan CZUWANIA . Dzięki temu oszczędzamy energię, wydłużamy żywotność grzałki i podnosimy bezpieczeństwo pracy. Po osiągnięciu stanu czuwania przez lutownice hotair można ją wyłączyć całkowicie przyciskiem lub podnosząc kolbę ponownie uruchomić.

Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.

Stabilny i wydajny wydmuch powietrza zapewniany jest przez wentylator znajdujący się w kolbie. Wentylator napędzany jest silnikiem bez-szczotkowym, zapewniającym dużo wyższą trwałość i niezawodność urządzenia.

Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu, co ostatnio jest bardzo modne i potrzebne, by chronić środowisko.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Dane techniczne stacji 853D

• Solidna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energij.
• Stan czuwania.
• Zapamiętuje ostatnio nastawioną temperaturę.
• Wszystkie moduły mogą pracować niezależnie.

Lutownica Hotair

• Regulacja temperatury gorącego powietrza od 100-480 [°C]
• Stabilność temperatury ?1 °C
• Wyświetlacz LED
• Ustawienie temperatury za pomocą przycisków,
• Płynna regulacja nadmuchu powietrza za pomocą pokrętła

Lutownica Grotowa

• Regulacja temperatury grota od 200-480 [°C]
• Stabilność temperatury ?2 °C
• Napięcie uziemienia <2mV
• Rezystancja uziemienia <2ohm
• Moc szczytowa 60W
• Element grzejny o mocy 45W

Zasilacz

• Napięcie wyjściowego DC 0V~15V
• Natężenie do 1A
• Cyfrowy wyświetlacz LED nastawionego napięcia

Analogowy miernik natężenia prądu od 0A~1A

Tester sygnału RF

• Zbliżeniowy tester sygnału

Czytelny panel sterowania

• Czytelny wyświetlacz LED wskazujący
• Pokrętła do regulacji mocy nadmuchu i napięcia
• Regulacja temperatury za pomocą przycisków
• Wyjścia do zasilacza i miernika
• Wyświetlacz LED napięcia i analogowy Natężenia

Przy pierwszym uruchomieniu umieść kolbę hotair na uchwyt, po ustawieniu parametrów i uruchomieniu, podnosimy kolbę hotair z uchwytu.

Kolba grotowa o oznaczeniu 907C o mocy 60W 5pin
