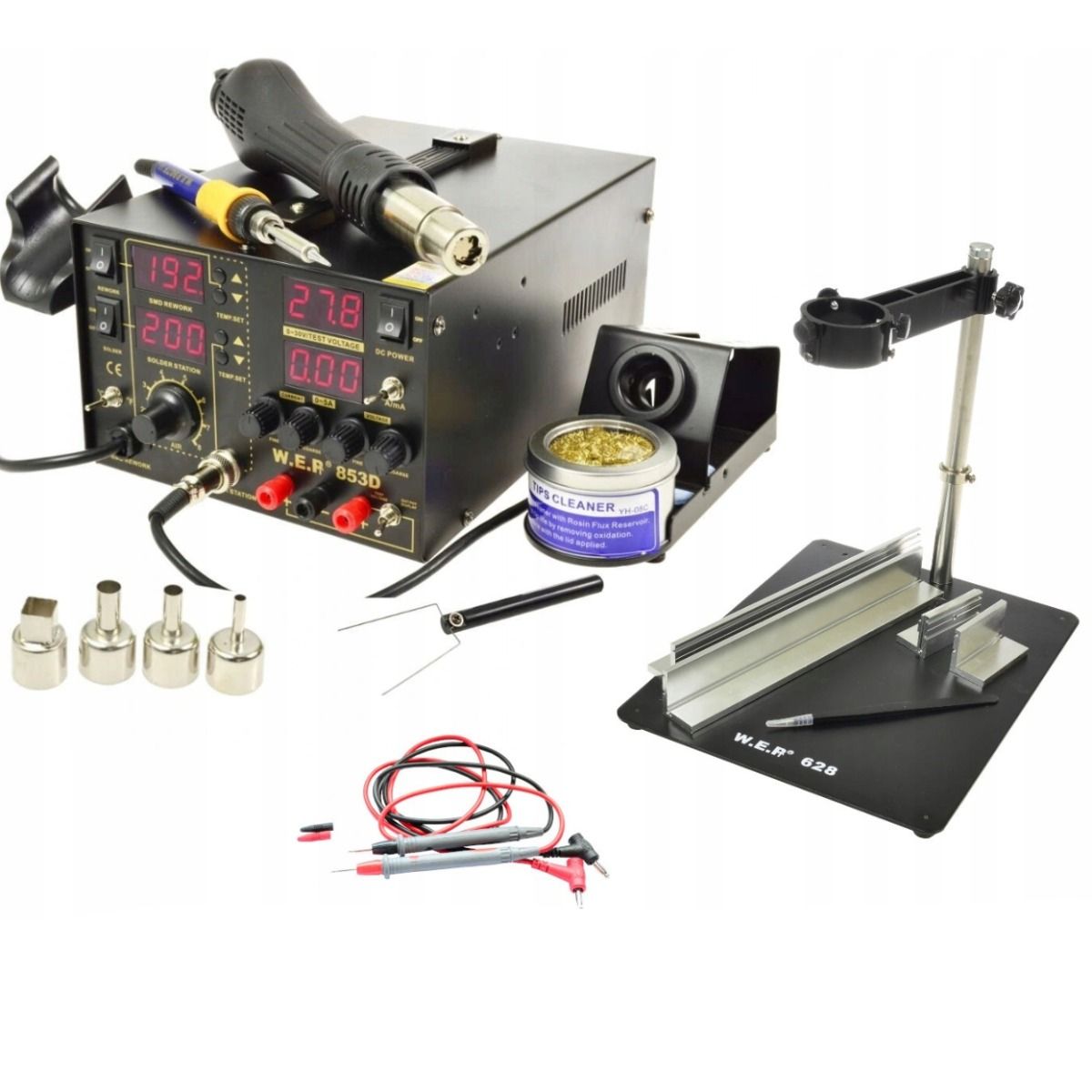

Stacja lutownicza WEP 853D zasilacz 30V/5A +Uchwyt do PCB
Stacja lutownicza WEP 853D 5A Mega Zestaw Serwisowy to zintegrowane stanowisko 4w1, łączące lutownicę Hot Air z bezszczotkowym wentylatorem (do 120 l/min), mocną kolbę grotową 75 W z elementem grzejnym Hakko, laboratoryjny zasilacz 30V 5A oraz cyfrowy miernik napięcia. Dzięki mikroprocesorowemu sterowaniu, obudowie ESD Safe i czytelnym wyświetlaczom LED, stacja gwarantuje płynną i bezpieczną pracę podczas diagnozowania oraz naprawy układów BGA, SMD i nowoczesnych płyt głównych.
Rozbudowany zestaw został wzbogacony o dedykowaną platformę naprawczą 628-III ze statywem do kolby Hot Air, magnetycznymi uchwytami do płyt PCB oraz ostrymi pęsetami precyzyjnymi. Statyw stabilnie utrzymuje nadmuch w zadanej odległości, uwalniając obie dłonie serwisanta i zapobiegając przypadkowemu przegrzaniu układów, co tworzy kompletne, niezwykle funkcjonalne stanowisko warsztatowe.
| Kod ean | 5904538201067 |
|---|

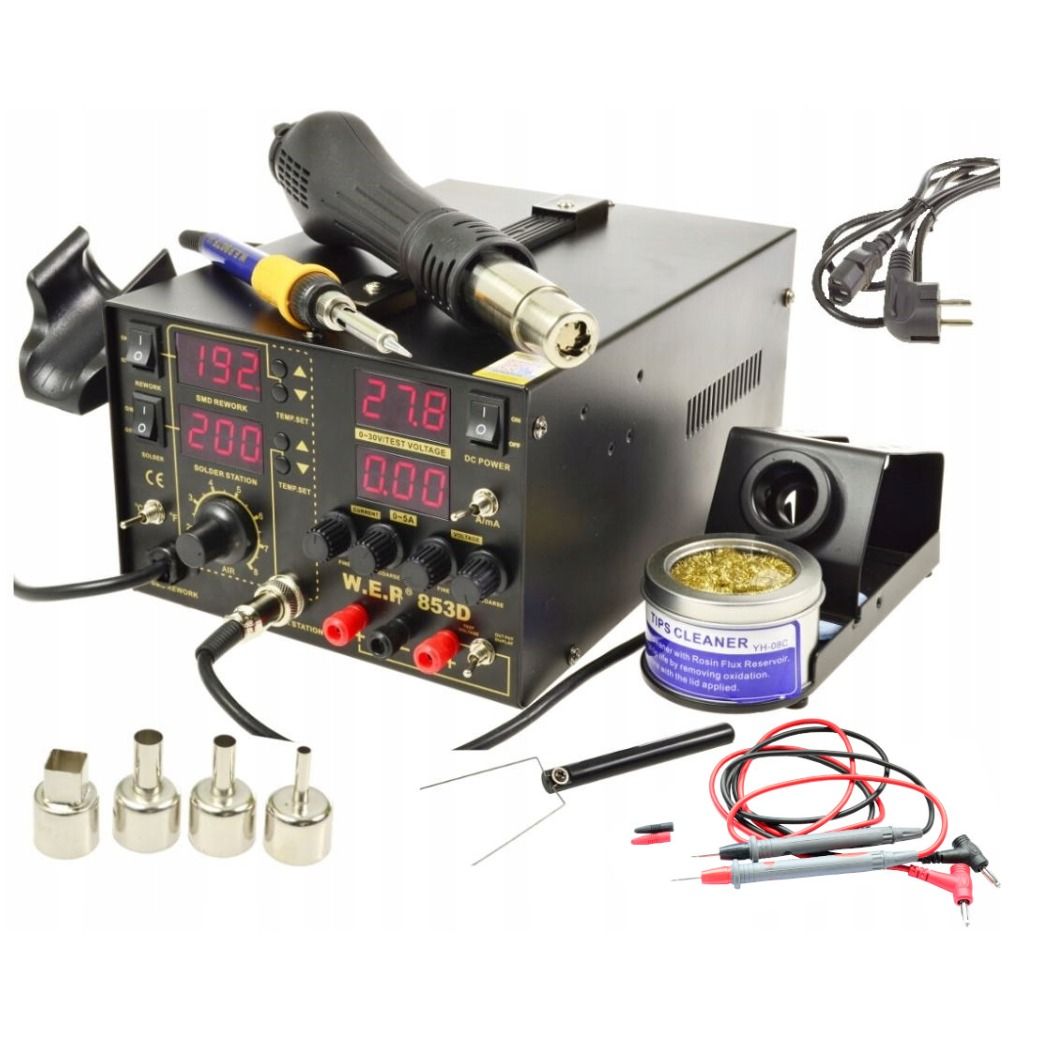

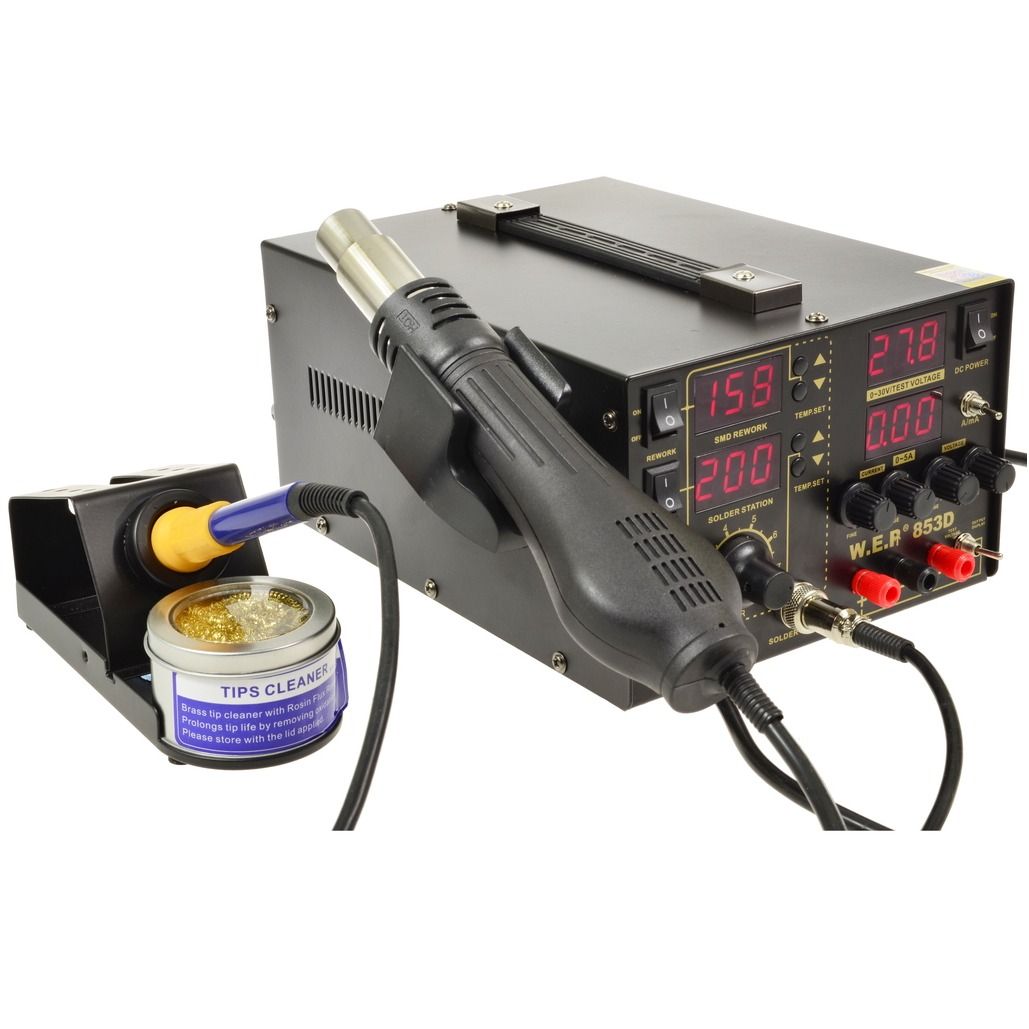

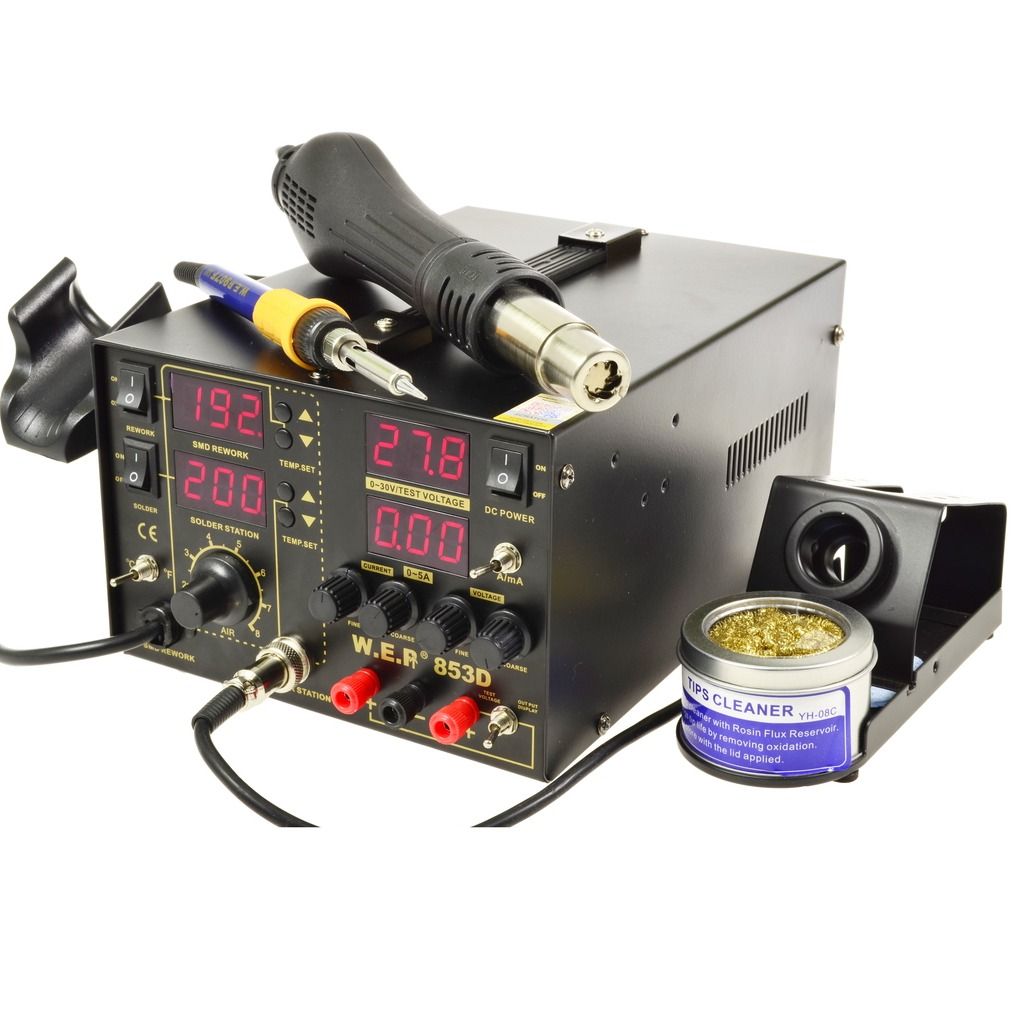

Stacja lutownicza WEP 853D 5A 4w1 – Hot Air + Lutownica grotowa + Zasilacz serwisowy 30V 5A + Miernik napięcia
WEP 853D 5A to profesjonalna stacja serwisowa 4w1, która łączy w jednej obudowie wydajną lutownicę Hot Air, mocną lutownicę grotową 75 W,laboratoryjny zasilacz 30 V / 5 Aorazmiernik napięcia. To kompletne stanowisko pracy przeznaczone dla serwisów elektronicznych, warsztatów oraz wymagających hobbystów.
Urządzenie zostało wyposażone w nowoczesne sterowanie mikroprocesorowe, cztery czytelne wyświetlacze LED oraz funkcje zwiększające bezpieczeństwo i komfort codziennej pracy.
✔ Stacja serwisowa 4w1– Hot Air, lutownica grotowa, zasilacz laboratoryjny i miernik napięcia.
✔ Wbudowany zasilacz laboratoryjny0–30 V / 0–5 Az pracą w trybachCV(stałe napięcie) orazCC(stały prąd).
✔ Mocna kolba grotowa 75 Wz , zapewniająca bardzo szybkie nagrzewanie oraz stabilną temperaturę.
✔ Hot Air z wydajnym bezszczotkowym wentylatoremo przepływie powietrza do120 l/min.
✔ Realny pomiar temperatury zarówno kolby Hot Air, jak i lutownicy grotowej – rzeczywista temperatura wyświetlana jest na panelu urządzenia.
✔ Cztery czytelne wyświetlacze LED prezentujące temperaturę, napięcie oraz natężenie prądu.
✔ Automatyczne chłodzenie grzałki po zakończeniu pracy wydłużające żywotność elementu grzejnego.
✔ Konstrukcja ESD Safe, chroniąca wrażliwe układy elektroniczne przed wyładowaniami elektrostatycznymi.
Miernik napięcia
Stacja została wyposażona w dodatkowy miernik napięcia umożliwiający szybkie sprawdzanie napięć podczas diagnostyki urządzeń.
W komplecie znajdują się profesjonalne przewody pomiarowe CAT III 1000 V / 10 A.
Dane techniczne
- Zasilanie: 230 V AC
- Maksymalna moc: 1050 W
- Sterowanie mikroprocesorowe
- Solidna metalowa obudowa
- System ESD Safe
Moduł Hot Air
- Typ nadmuchu: bezszczotkowy wentylator
- Maksymalny przepływ powietrza: do 120 l/min
- Zakres temperatur: 100–480°C
- Stabilność temperatury: ±1°C
- Automatyczne chłodzenie
- Wyświetlacz LED
- Realny pomiar temperatury

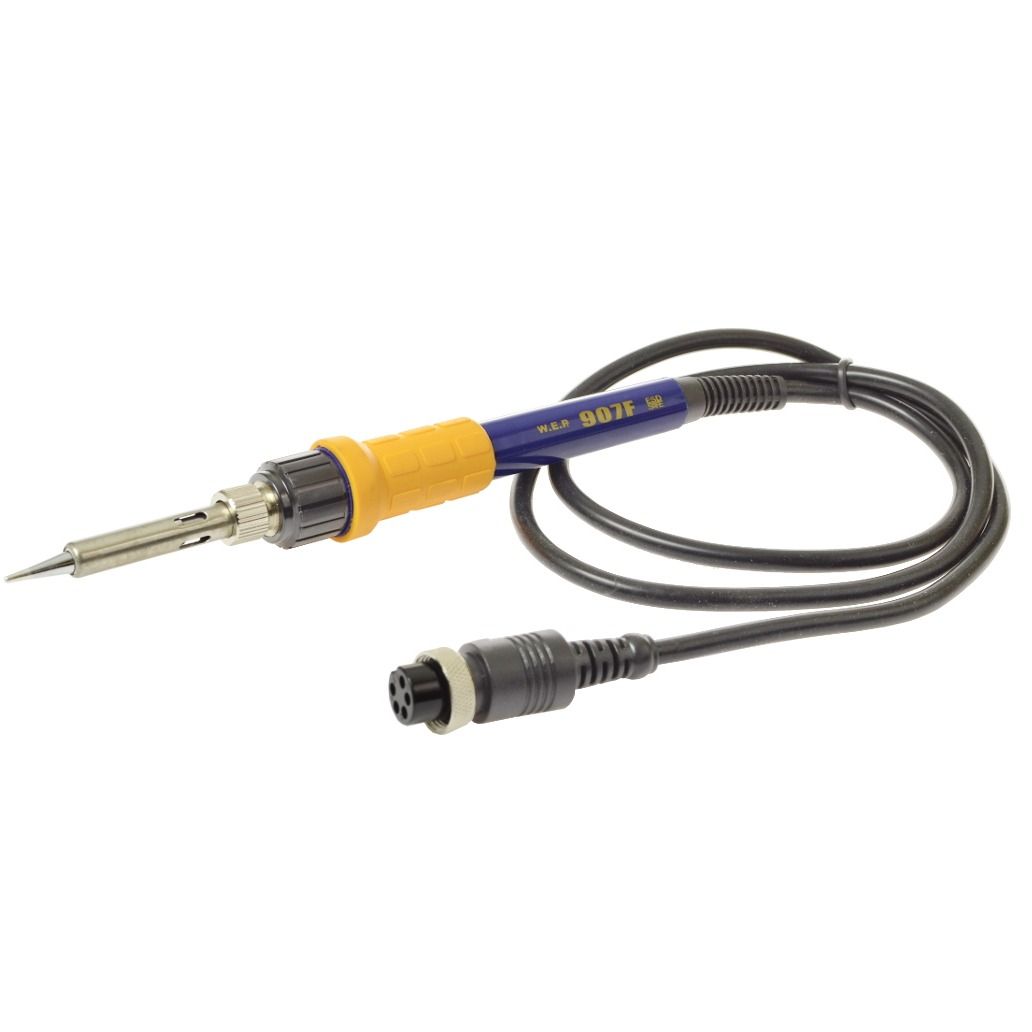

Lutownica grotowa
- Kolba: 907F
- Moc: 75 W
- Ceramiczny element grzejny Hakko
- Zakres temperatur: 200–480°C
- Stabilność temperatury: ±1°C
- Rezystancja względem uziemienia: <2 Ω
- Potencjał względem uziemienia: <2 mV
- Wyświetlacz LED
- Przewód silikonowy odporny na wysoką temperaturę
Zasilacz laboratoryjny
- Napięcie wyjściowe: 0–30 V
- Prąd wyjściowy: 0–5 A
- Regulacja zgrubna i precyzyjna
- Tryby pracy: CV / CC
- Pomiar prądu: mA / A
- Tętnienia: <1 mVrms
- Wyświetlacz LED
- Zabezpieczenie przeciwzwarciowe
Dodatek do stacji
Zawartość zestawu
Platforma naprawcza z uchwytem do płyt PCB oraz statywem do kolby Hotair
Podstawka charakteryzuję się dużą stabilnością dzięki zastosowaniu stabilnych gumowych nóżek i łatwością montażu lutowanych płyt
- Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt
- Rozmiar podstawy platformy 198 x 250 [mm]
- Wysokość masztu 240 [mm]
- Otwór na kolbę: 40[mm]
- Uchwyt wielofunkcyjny magnetyczny: 50 mm i 220 mm
Platforma naprawcza z uchwytem do kolby na gorące powietrze, to precyzyjnie wykonane narzędzie. Uchwyt serwisowy ma za zadanie utrzymywać kolbę gorącego powietrza w zadanej odległości, aby zapobiegać przypadkowemu przegrzaniu układu, jednocześnie ułatwia prace serwisowe - mamy wolne dwie dłonie. Można regulować wysokość położenia kolby gorącego powietrza nad lutowaną płytką PCB oraz jest możliwość regulowania położenia kolby w obrocie 360° wokół własnej osi
Prezentacja sposobu użycia platformy
*Stacja oraz płytka PCB nie wchodzi w skład zestawuCo kupujesz:

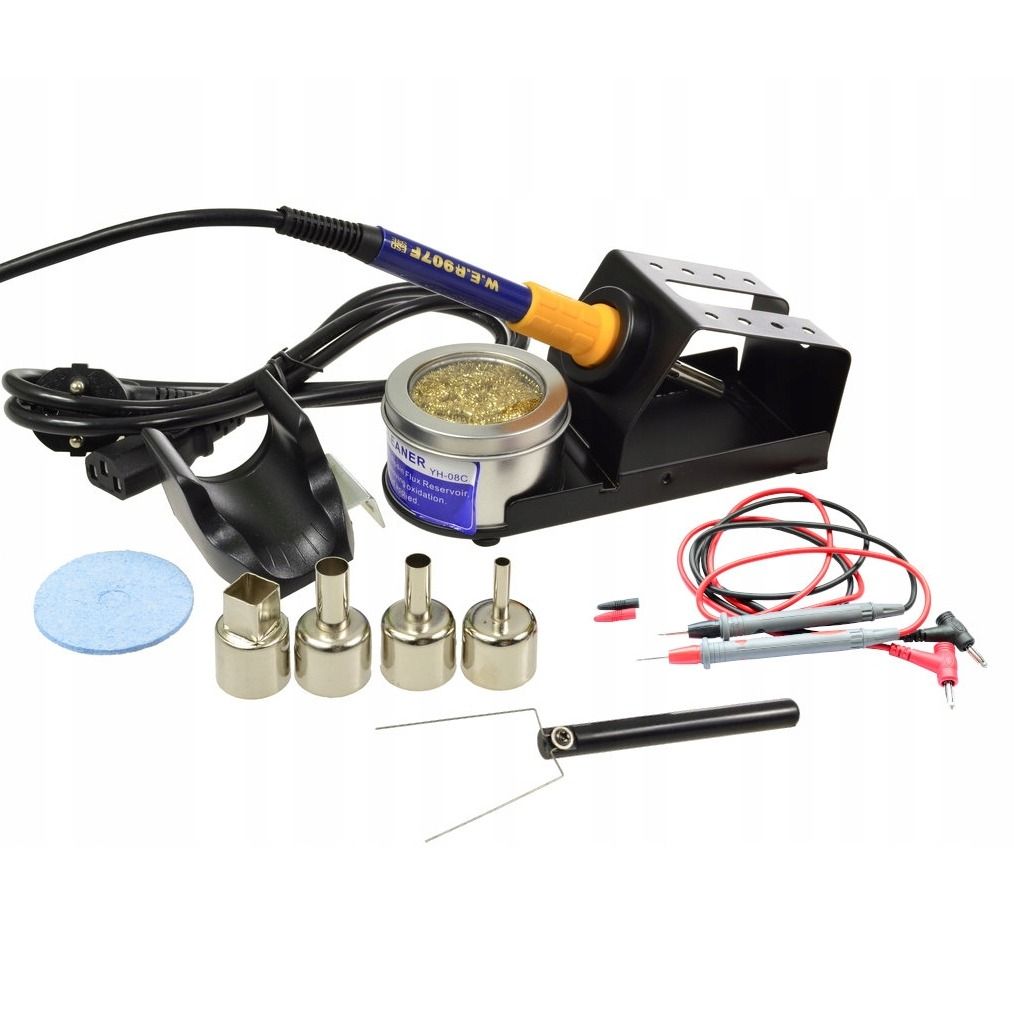

- Stacja WEP 853D5A
- Podstawka pod kolbę hotair
- Podstawka pod kolbę grotową wraz z gąbką czyszczącą, kalafonią oraz czyścikiem
- Kolba grotowa 907F z grotem T-B
- Przewody do zasilacza / miernika
- Chwytak do podnoszenia układów
Komplet dysz:
- Dysza okrągła o średnicy 4,4 mm
- Dysza okrągła o średnicy 7 mm
- Dysza okrągła o średnicy 9 mm
- Dysza kwadratowa typu BGA12x12mm
+DODATEK
- Podstawka montażowa platforma 628-III
- Statyw do kolby lutowniczej Hotair
- Pęseta precyzyjna stalowa ostra
- 2 pary. uchwytów magnetycznych do płyt PCB
| Rodzaj stacji | HOTAIR+KOLBA |
|---|---|
| Typ nadmuchu | WENTYLATOR |
| Typ grotów | 900M |
| Minimalna temperatura pracy | 100 °C |
| Maksymalna temperatura pracy | 480°C |
| Moc | 700W |
