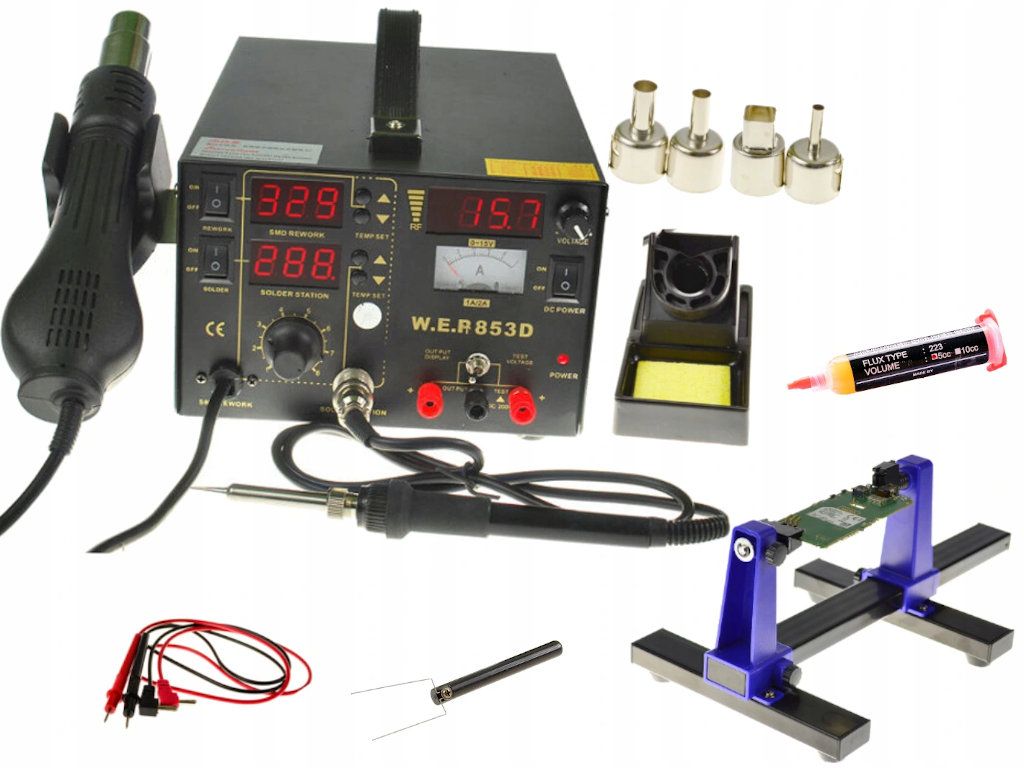

Stacja Lutownicza WEP 853D +Uchwyt montaż PCB flux 223

SET416

Stacja lutownicza WEP 853D 5w1 : hotair, grotówka 60W, zasilacz 15V 1A, tester RF, miernik

+Dodatki

!! WENTYLATOR !!

• Stacja lutownicza WEP 853D ma wbudowany zasilacz 15V 1A oraz miernik sygnału RF (w.cz.) poglądowy do sprawdzenia telefonu GSM czy emituje sygnał.
• Stacja wyposażona jest również w miernik napięcia
• Realna temperatura gorącego powietrza i grotówki - nie wszystkie stacje posiadają ta funkcje
• Automatyczne wychłodzenie grzałki po zakończonej pracy
• W zestawie komplet dysz

Co kupujesz:

• Stacja WEP 853D - źródło nawiewu powietrza wentylator
• Podstawka pod kolbę grotową wraz z gąbką czyszczącą
• Podstawka pod kolbę hotair
• Przewód zasilania
• Kolba grotowa 907C z grotem T-I
• Przewody do miernika
• Chwytak do podnoszenia układów

Komplet dysz:

• Dysza okrągła o średnicy 9 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 4,4 mm
• Dysza kwadratowa typu BGA 12mm

+DODATKI do Pracy

• 1szt Zestaw do mocowania płyt ZD-11E
• 1szt Topnik w żelu RMA-223 5cc - 1szt

Dodatki do stacji

Uchwyta montażowa do płyt PCB ZD-11E używana przy naprawie smartfonów i płyt PCB. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt. Umożliwia montaż płyt o długości do 200mm. Regulacja w zakresie 360°C Maksymalny rozmiar płyty 200x140mm

Topnik w żelu RMA-223 używany do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Podstawka montażowa, uchwyt na płyty PCB ZD-11E

Cechy:

Podstawka montażowa to idealny pomocnik do mocowania płyt drukowanych i innych płyt.

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów
• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB
• Rozmiar urządzenia: 300x165x125mm
• Maksymalny rozmiar płyty 200x140mm
• Umożliwia montaż płyt o długości do 200mm
• Regulacja w zakresie 360°C
• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Flux 223 w żelu to niezbędny topnik w każdym serwisie.

Stacja lutownicza WEP 853D charakterystyka:

• Solidna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energij.
• Stan czuwania.
• Zapamiętuje ostatnio nastawioną temperaturę.
• Wszystkie moduły mogą pracować niezależnie.

Lutownica Hotair

• Regulacja temperatury gorącego powietrza od 100-480 [°C]
• Stabilność temperatury +/-1 °C
• Wyświetlacz LED
• Ustawienie temperatury za pomocą przycisków,
• Płynna regulacja nadmuchu powietrza za pomocą pokrętła

Lutownica Grotowa

• Regulacja temperatury grota od 200-480 [°C]
• Stabilność temperatury +/-2 °C
• Napięcie uziemienia <2mV
• Rezystancja uziemienia <2ohm
• Moc szczytowa 60W
• Element grzejny o mocy 45W

Zasilacz

• Napięcie wyjściowego DC 0V~15V
• Natężenie do 1A
• Cyfrowy wyświetlacz LED nastawionego napięcia

Analogowy miernik natężenia prądu od 0A~1A

Tester sygnału RF

• Zbliżeniowy tester sygnału

Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.

Stacja sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.

Urządzenie posiada system automatycznego chłodzenia. Stacja na gorące powietrze posiada czujnik w podstawce kolby, dzięki któremu po odłożeniu kolby na podstawkę, stacja studzi element grzejny od 3 do 8 minut, następnie go wyłączając przechodząc w tzw. stan CZUWANIA . Dzięki temu oszczędzamy energię, wydłużamy żywotność grzałki i podnosimy bezpieczeństwo pracy. Po osiągnięciu stanu czuwania przez lutownice hotair można ją wyłączyć całkowicie przyciskiem lub podnosząc kolbę ponownie uruchomić.

Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.

Stabilny i wydajny wydmuch powietrza zapewniany jest przez wentylator znajdujący się w kolbie. Wentylator napędzany jest silnikiem bez-szczotkowym, zapewniającym dużo wyższą trwałość i niezawodność urządzenia.

Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu, co ostatnio jest bardzo modne i potrzebne, by chronić środowisko.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• Dysza kwadratowa o boku 12mm
• Dysza okrągła o średnicy 4,4 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 9 mm

Czytelny panel sterowania

• Czytelny wyświetlacz LED wskazujący
• Pokrętła do regulacji mocy nadmuchu i napięcia
• Regulacja temperatury za pomocą przycisków
• Wyjścia do zasilacza i miernika
• Wyświetlacz LED napięcia i analogowy Natężenia

UWAGA

Przy pierwszym uruchomieniu umieść kolbę hotair na uchwyt, po ustawieniu parametrów i uruchomieniu, podnosimy kolbę hotair z uchwytu.
