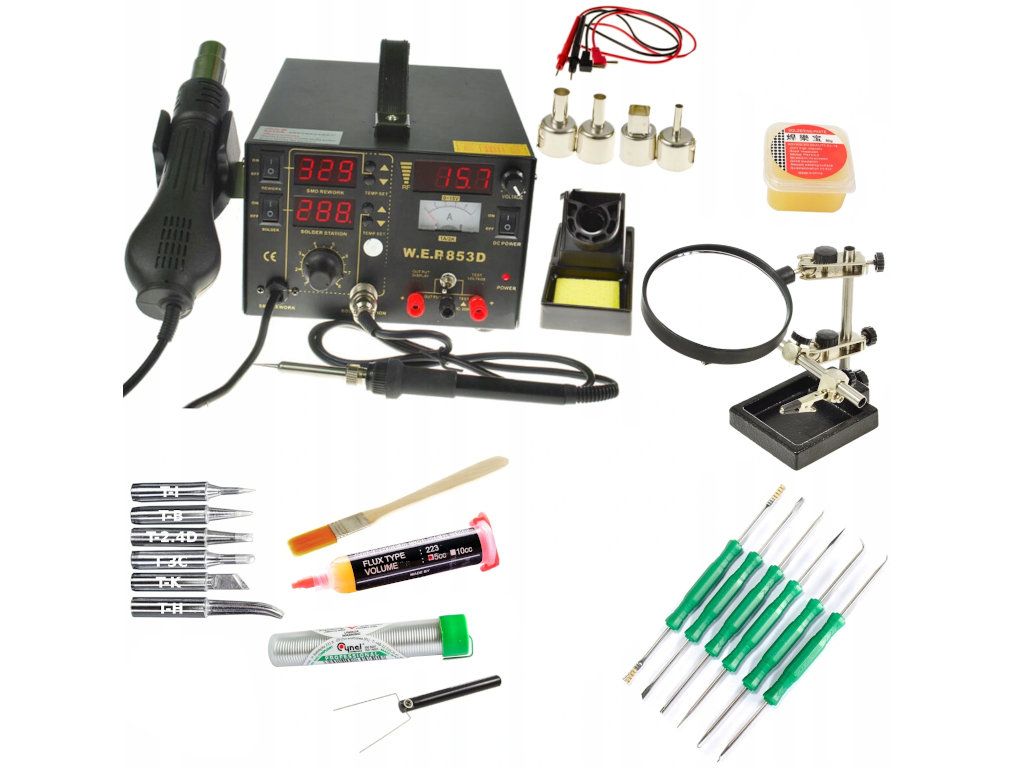

Stacja Lutownicza WEP 853D +lupa groty flux 223 cyna

SET414

Stacja lutownicza WEP 853D 5w1 : hotair, grotówka 60W, zasilacz 15V 1A, tester RF, miernik

WENTYLATOR

• Stacja lutownicza WEP 853D ma wbudowany zasilacz 15V 1A oraz miernik sygnału RF (w.cz.) poglądowy do sprawdzenia telefonu GSM czy emituje sygnał.
• Stacja wyposażona jest również w miernik napięcia
• Realna temperatura gorącego powietrza i grotówki - nie wszystkie stacje posiadają ta funkcje
• Automatyczne wychłodzenie grzałki po zakończonej pracy
• W zestawie komplet dysz

Co w komplecie:

• Stacja WEP 853D - źródło nawiewu powietrza wentylator
• Podstawka pod kolbę grotową wraz z gąbką czyszczącą
• Podstawka pod kolbę hotair
• Przewód zasilania
• Kolba grotowa 907C z grotem T-I
• Przewody do miernika
• Chwytak do podnoszenia układów

Komplet dysz:

• Dysza okrągła o średnicy 9 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 4,4 mm
• Dysza kwadratowa typu BGA 12mm

+DODATKI do Pracy

1. Pędzel do rozprowadzania topników po płytach PCB
2. Trzecia ręka - uchwyt pomocniczy
3. Chwytak do podnoszenia układów IC
4. Cyna z topnikiem w fiolce - 1mm 14g
5. Topnik Flux 223 do SMD i BGA
6. Pasta lutownicza  40g
7. Zestaw narzędzi serwisowych [12 końcówek]

Zestaw grotów 900M

1. Grot 900M STOŻEK T-I Silver śr 0.2 mm
2. Grot 900M STOŻEK T-B Silver śr 0.5 mm
3. Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
4. Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
5. Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm
6. Grot 900M ZGIĘTY  T-H Silver  3.5 mm

Dodatki do stacji

Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Pędzelek ESD do czyszczenia płyt PCB, elektroniki. Tym pędzelkiem można rozprowadzić topnik lutowniczy.

Trzecia ręka z uchwytem montażowy z dużym szkłem powiększającym, żeliwna solidna podstawka z miejscem na czyścik do grota.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

Składa się z:

• Kształt noża, długość całkowita:185mm
• Kształt płaskiego śrubokręta, długość całkowita:185mm
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
• Kształt lekko zakrzywionej igły, długość całkowita:185mm
• Kształt zakrzywionej igły, długość całkowita:185mm
• Kształt haka, haka do podważania, długość całkowita:185mm
• Kształt widełek do skręcania, długość całkowita:185mm
• Kształt naciętego bolca, długość całkowita:185mm
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
• Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm

Dzięki wolnym rękom, zestaw pozwoli ci na takie prace jak :

• klejenie
• lutowanie
• naprawy

Specyfikacja

• Powiększenie lupy : 2,5x
• Średnica lupy : 90mm

Duża lupa zamontowana na statywie z możliwością podnoszenia i obniżania

Stabilna żeliwna podstawa z miejscem na czyścik do grota

Dwa ramiona zakończone uchwytami (krokodylki) z możliwością ustawienia pod dowolnym kątem

Profesjonalny zestaw specjalnie dobranych grotów

• Grot 900M STOŻEK T-I Silver śr 0.2 mm
• Grot 900M STOŻEK T-B Silver śr 0.5 mm
• Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
• Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
• Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm
• Grot 900M ZGIĘTY  T-H Silver  3.5 mm

Cyna z topnikiem w fiolce 1mm długość 14g

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (+/- 2mm)
• Długość elementu chwytnego: 51 mm (+/- 2mm)
• Szerokość elementu chwytnego: 29 mm (+/- 2mm)
• Średnica rączki: 1 cm (+/- 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 853D charakterystyka:

• Solidna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energij.
• Stan czuwania.
• Zapamiętuje ostatnio nastawioną temperaturę.
• Wszystkie moduły mogą pracować niezależnie.

Lutownica Hotair

• Regulacja temperatury gorącego powietrza od 100-480 [°C]
• Stabilność temperatury +/-1 °C
• Wyświetlacz LED
• Ustawienie temperatury za pomocą przycisków,
• Płynna regulacja nadmuchu powietrza za pomocą pokrętła

Lutownica Grotowa

• Regulacja temperatury grota od 200-480 [°C]
• Stabilność temperatury +/-2 °C
• Napięcie uziemienia <2mV
• Rezystancja uziemienia <2ohm
• Moc szczytowa 60W
• Element grzejny o mocy 45W

Zasilacz

• Napięcie wyjściowego DC 0V~15V
• Natężenie do 1A
• Cyfrowy wyświetlacz LED nastawionego napięcia

Analogowy miernik natężenia prądu od 0A~1A

Tester sygnału RF

• Zbliżeniowy tester sygnału

Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.

Stacja sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.

Urządzenie posiada system automatycznego chłodzenia. Stacja na gorące powietrze posiada czujnik w podstawce kolby, dzięki któremu po odłożeniu kolby na podstawkę, stacja studzi element grzejny od 3 do 8 minut, następnie go wyłączając przechodząc w tzw. stan CZUWANIA . Dzięki temu oszczędzamy energię, wydłużamy żywotność grzałki i podnosimy bezpieczeństwo pracy. Po osiągnięciu stanu czuwania przez lutownice hotair można ją wyłączyć całkowicie przyciskiem lub podnosząc kolbę ponownie uruchomić.

Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.

Stabilny i wydajny wydmuch powietrza zapewniany jest przez wentylator znajdujący się w kolbie. Wentylator napędzany jest silnikiem bez-szczotkowym, zapewniającym dużo wyższą trwałość i niezawodność urządzenia.

Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu, co ostatnio jest bardzo modne i potrzebne, by chronić środowisko.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• Dysza kwadratowa o boku 12mm
• Dysza okrągła o średnicy 4,4 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 9 mm

Czytelny panel sterowania

• Czytelny wyświetlacz LED wskazujący
• Pokrętła do regulacji mocy nadmuchu i napięcia
• Regulacja temperatury za pomocą przycisków
• Wyjścia do zasilacza i miernika
• Wyświetlacz LED napięcia i analogowy Natężenia

UWAGA

Przy pierwszym uruchomieniu umieść kolbę hotair na uchwyt, po ustawieniu parametrów i uruchomieniu, podnosimy kolbę hotair z uchwytu.
