SET653

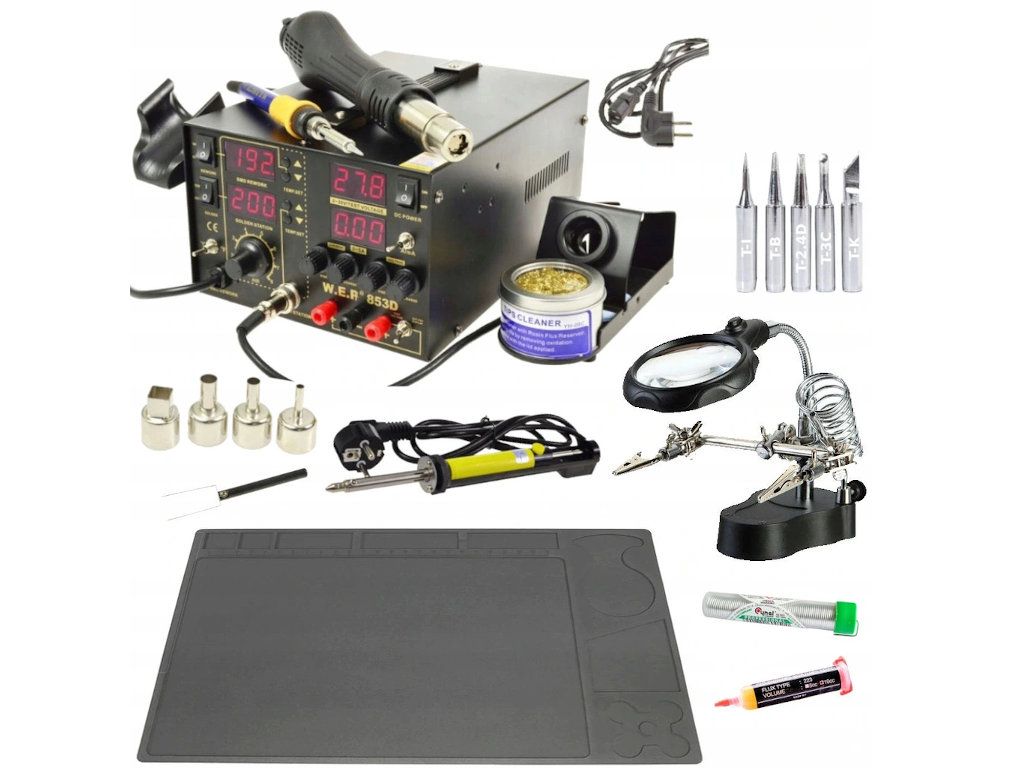

Stacja lutownicza WEP 853D5A 4w1, 3xLED z realnym odczytem temperatury Hotair i zasilaczem 30V 5A z mocną lutownicą grotową 75W

+DODATKI

!! WENTYLATOR !!

!! ZASILACZ 30V 5A !!

• Stacja lutownicza WEP 853D ma wbudowany zasilacz 30V 5A
• Stacja wyposażona jest również w miernik napięcia
• Podstawka pod kolbę hotair z automatycznym włączaniem i przejściem w stan czuwania
• Mocna grotówka z oryginalnym elementem grzejnym firmy Hakko o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• Zasilacz pracuje w trybach C.C. , C.V
• Realna temperatura gorącego powietrza i grotówki - nie wszystkie stacje posiadają ta funkcje
• Automatyczne wychłodzenie grzałki po zakończonej pracy
• W zestawie komplet dysz

Możliwość do kupienia ponad 50 modeli dysz oraz ok. 90 modeli grotów !!!!

Co kupujesz:

• Stacja WEP 853D5A
• Podstawka pod kolbę hotair
• Podstawka pod kolbę grotową
• Gąbką do czyszczenia grotów
• Kalafonia
• Czyścik do czyszczenia grotów
• Kolba grotowa 907F z grotem T-B
• Przewody do zasilacza / miernika

Komplet dysz:

• Dysza okrągła o średnicy 4,4 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 9 mm
• Dysza kwadratowa typu BGA 12x12mm

+DODATKOWO

• Chwytak do podnoszenia układów IC
• Cyna z topnikiem w fiolce 1mm 14g
• Profesjonalny odsysacz elektryczny z metalowym korpusem ZD 211 40W
• Trzecia ręka, uchwyt montażowy z lupą i podświetleniem LED oraz spiralnym uchwytem na kolbę lutowniczą ZD-126-2
• Topnik Flux 223 do SMD i BGA 10cc
• Mata ESD antystatyczna silikonowa

Zestaw grotów 900M

1. Grot 900M STOŻEK T-I Silver śr 0.2 mm
2. Grot 900M STOŻEK T-B Silver śr 0.5 mm
3. Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
4. Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
5. Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm

Dodatki do stacji

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Topnik flux w żelu RMA 223 to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie.

Profesjonalny elektryczny odsysacz do cyny, który szybko się rozgrzewa do temperatury pracy. Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką.

Trzecia ręka to uchwyt pomocniczy, montażowy ze szkłem powiększającym (lupa) ze szkła, która wzmacnia widoczność. Cała podstawa jest ciężka i żeliwna, stoi stabilnie, dzięki czemu ułatwia pracę i się nie przesuwa.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych

Trzecia ręka tzn Uchwyt montażowy z lupą

Używany przy wszelkich precyzyjnych pracach od modelarstwa do prac w serwisach elektronicznych. Uchwyt montażowy wyposażony jest w dwa uchwyty z możliwością precyzyjnej ustawienia położenia, wyposażona jest też w lupę o dobranym odpowiednio powiększeniu aby widzieć dokładnie bez przekłamań. Całość jest zamontowana na solidnej podstawie.

Przeznaczona do :

• klejenie
• lutowanie
• naprawy
• modelarstwa

Specyfikacja :

• Oświetlenie realizowane poprzez diody LED (zasilanie przy użyciu trzech baterii AAA)
• Powiększenie lupy : 3.5x
• Powiększenie mniejszej lupy : 12x
• Średnica lupy : 65mm
• Średnica mniejszej lupy : 17mm
• Lupa zamocowana na giętym ramieniu z możliwością ustawienia pod dowolnym kątem
• Stabilna żeliwna podstawa z miejscem na czyścik do grota
• Dwa ramiona zakończone uchwytami (krokodylki) z możliwością ustawienia pod dowolnym kątem
• Spiralny uchwyt na kolbę lutowniczą z możliwością demontażu

*brak baterii

Profesjonalny odsysacz do cyny z metalowym korpusem

Odsysacz cyny służący do usuwania spoiwa lutowniczego. Odsysacz wyróżnia się ergonomiczną budową, małą wagą. Końcówka teflonowa, antystatyczna. Popychacz tłoka stalowy.

Parametry:

• Korpus metalowy (aluminium)
• Popychacz tłoka stalowy
• Duża siła ssąca
• Niewielka waga
• Końcówka teflonowa, antystatyczna o średnicy otworu ssącego 3,2 mm
• Długość całkowita: 200 mm
• Średnica: 20 mm

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika

Silikonowa mata antystatyczna odporna na wysoką temperaturę.

Wysokiej jakości mata silikonowa z wyprofilowanymi 11 przegródkami poprawiająca komfort pracy w każdym serwisie.

Antystatyczne właściwości oraz specjalne przegrody umożliwiają organizowanie i segregację elementów elektronicznych, śrubek itp. podczas pracy.

Duża płaska powierzchnia oraz odporność na wysoką temperaturę pozwala na lutowanie płyt, ekranów położonych bezpośrednio na macie.

Parametry:

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 33x21cm
• Grubość: 0.26mm
• Waga: 130g

Skutecznie izoluje wysoką temperaturę i chroni elementy.

• Elastyczny materiał silikonowy
• Doskonała ochrona
• Trwały
• Antypoślizgowy
• Wytrzymały

UWAGA Akcesoria które są pokazane na zdjęciu obok, umieszczono tylko w celu poglądowym*

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (+/- 2mm)
• Długość elementu chwytnego: 51 mm (+/- 2mm)
• Szerokość elementu chwytnego: 29 mm (+/- 2mm)
• Średnica rączki: 1 cm (+/- 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 853D 5A charakteryzuje się:

• Solidna i ergonomiczna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energii.
• Stan czuwania.
• Zapamiętuje ostatnio nastawioną temperaturę
• Wyświetla temperaturę w °C/°F

Lutownica Hotair

• Typ Przepływ powietrza: wentylator bezszczotkowy
• Przepływ powietrza: < 120L/min
• Zakres temperatur: 100°C-480°C
• Stabilność temperatury: +/-1 °C
• Typ wyświetlacza: wyświetlacz LED

Lutownica Grotowa

• Zakres temperatur: 200°C-480°C
• Stabilność temperatury: +/-1°C
• Typ napięcia ziemi : <2mV
• Moc kolby grotowej : 75W
• Impedancja uziemienia wskazówka : <2ohm
• Typ wyświetlacza: wyświetlacz LED
• Element grzejny: ceramiczny hakko

Zasilacz

• Napięcie wyjściowe: 0 ~ 30V
• Prąd wyjściowy: 0~5A regulowany
• Tryb pomiaru natężenia: mA/A
• Tryb pracy: Testowy/Zasilacza
• Praca w trybie C.C. C.V.
• Współczynnik temperaturowy: <300ppm/°C
• DB tętnień
• Regulacja: zgrubna/dokładna
• Typ wyświetlacza: wyświetlacz LED

Miernik napięcia

Stacja lutownicza HotAir 853D została zaprojektowana do wykorzystania w serwisie elektronicznym.

UWAGA Stacja posiada realny odczyt temperatury gorącego powietrza oraz grotówki . Nie tak jak niektóre stacje z błędnym opisem!!

Stacja lutownicza WEP 853D5A to stacja lutownicza 4w1 na:

• Gorące powietrze, służące do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd.
• Stacja lutownicza grotowa o mocy 75W (oryginalny element grzejny Hakko japońskiej produkcji)
• Zasilacz serwisowy 30V 5A.
• Zasilacz posiada pełną regulację napięcia zgrubną, dokładną. Na wyświetlaczu LED widzimy napięcie oraz natężenie.

Stacja posiada wbudowane 4 wyświetlacze LED informujący o nastawionej temperaturze gorącego powietrza oraz grotówki, napięciu i natężeniu prądu. Stacja posiada również regulacje siły nadmuchu Hotair.

Stacja WEP 853D5A jest zaprojektowana antystatycznie ESDSafe co chroni elementy lutowane przed uszkodzeniem.

Obydwa moduły stacji czyli grotówka, Hotair i zasilacz mogą pracować niezależnie od siebie.

Stacja wyposażona jest dodatkowo w system automatycznego chłodzenia po zakończeniu pracy. W efektywny sposób wydłuża to żywotność elementu grzejnego.

Dzięki dużej mocy 75W i szybkości nagrzewania stacja grotowa nadaje się obok lutowania ołowiowego do lutowania w technice bezołowiowej (lead free).

Stacja posiada solidną metalową obudowę. Wydmuch powietrza realizowany jest poprzez wentylator, dzięki temu mamy pewność długotrwałej, bezawaryjnej pracy ze stabilnością siły nadmuchu.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• Dysza okrągła o średnicy 4,4 mm
• Dysza okrągła o średnicy 7 mm
• Dysza okrągła o średnicy 9 mm
• Dysza kwadratowa typu BGA 12x12mm

Przewody do miernika

• CAT III 1000V 10A
• Długość całych przewodów około 98cm

Czytelny panel sterowania

• Czytelny wyświetlacz LED wskazujący
• Pokrętła do regulacji mocy nadmuchu i napięcia
• Regulacja temperatury za pomocą przycisków
• Wyjścia do zasilacza i miernika
• Wyświetlacz LED napięcia i analogowy Natężenia

Panel zasilacza z testerem napięcia

• Wyświetlacze LED Napięcia 0-30V i Natężenia 0-5A
• Włącznik zasilacza
• Dwa zakresy pracy wyświetlacza prądowego mA/A
• Przełącznik Miernik Napięcia / Zasilacz
• Regulacja: zgrubna i dokładna (napięcia oraz prądu)

• Zabezpieczenie przeciw zwarciowe
• Praca w trybie CV (stabilizacja napięcia wyjściowego)
• Praca w trybie CC (stabilizacja prądu wyjściowego)

UWAGA

Przy pierwszym uruchomieniu umieść kolbę hotair na uchwyt, po ustawieniu parametrów i uruchomieniu, podnosimy kolbę hotair z uchwytu.

• Kolba grotowa 907F przeznaczona do stacji lutowniczych WEP/Yihua. Kolba wyposażona jest w grzałkę HAKKO oraz grot T-B.
• Kabel wykonany jest z miękkiego, odpornego na wysoką temperaturę sylikonu, jego długość to 80cm.
• Wtyczka 5 pinowa!
