Stacja lutownicza HOTAIR WEP 992D +Flux 223, mata, groty 900M, kalafonia

Stacja lutownicza WEP 992D + Mega Zestaw Serwisowy

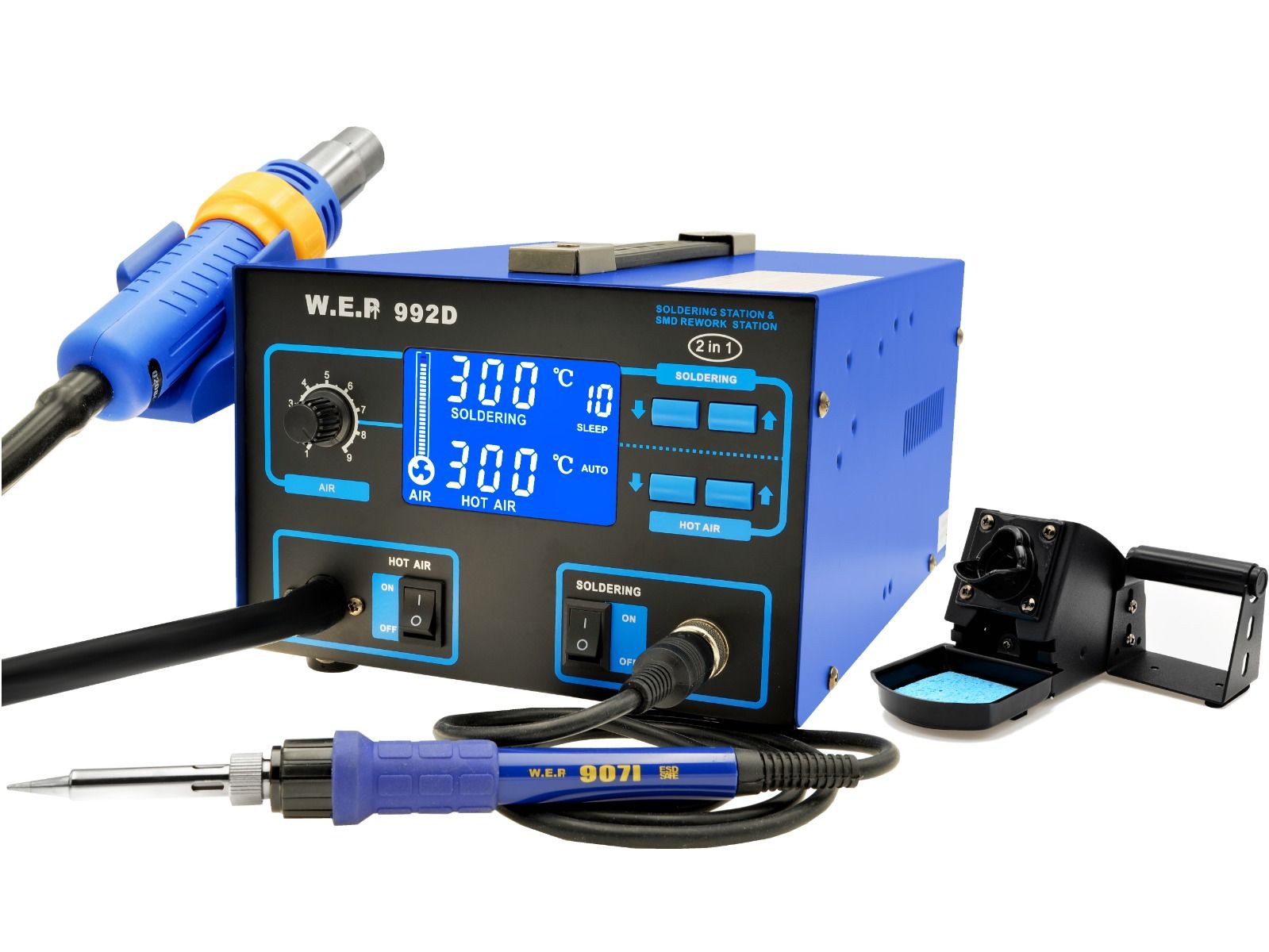

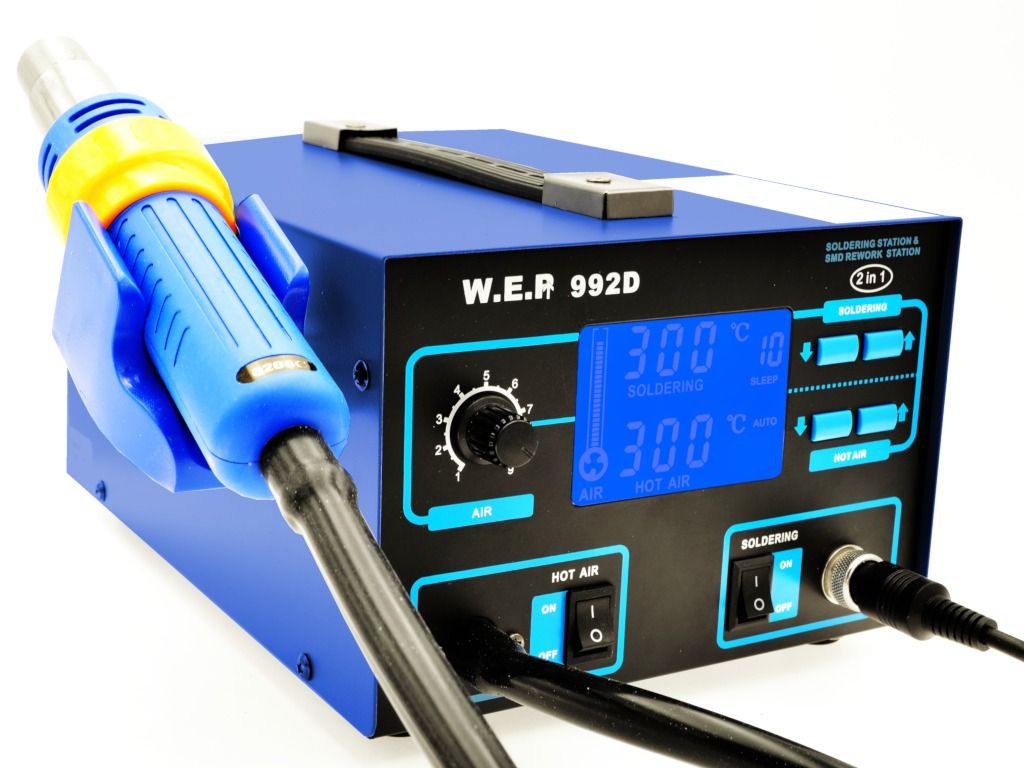

Stacja lutownicza WEP 992D to wydajne urządzenie dwufunkcyjne, które integruje zaawansowany moduł gorącego powietrza (hotair) oraz mocną lutownicę grotową o mocy szczytowej 75 W. Sprzęt został opracowany z myślą o zaawansowanych pracach naprawczych w elektronice, gwarantując sprawne wlutowywanie i wylutowywanie podzespołów powierzchniowych SOIC, CHIP, QFP, PLCC, BGA oraz SMD. Nadzór nad stabilnością termiczną sprawuje nowoczesny mikroprocesor z algorytmem PID, który co 20 milisekund kontroluje parametry pracy i koryguje je do zadanych wartości, zapobiegając przegrzaniu ścieżek. Wbudowany kompresor dostarcza stabilny i liniowy nadmuch powietrza, niezbędny podczas precyzyjnych prac na płytach głównych telefonów komórkowych, tabletów oraz komputerów.

Wyjątkowa wartość kompletnego zestawu

Wybór tego zoptymalizowanego pakietu serwisowego to gwarancja ciągłości pracy i spora oszczędność w stosunku do zakupu pojedynczych akcesoriów. Zestaw dostarcza nie tylko urządzenie bazowe, ale również szeroki zestaw akcesoriów eksploatacyjnych, dodatkowych grotów i chemii lutowniczej, ułatwiających obróbkę elektroniki. Od demontażu mikroukładów bez ryzyka zerwania padów za pomocą sprężynowego ekstraktora, po precyzyjne nanoszenie topnika w żelu strzykawką – wszystko znajduje się w jednym opakowaniu. Kupując ten komplet, zyskujesz pewność, że materiały i narzędzia pomocnicze ściśle współpracują ze stacją, podnosząc efektywność działań serwisowych.

Kluczowe cechy zestawu

• Cyfrowa stabilizacja PID: Mikroprocesor na bieżąco (co 20 ms) koryguje temperaturę kolb, eliminując wahania i chroniąc wrażliwe komponenty.

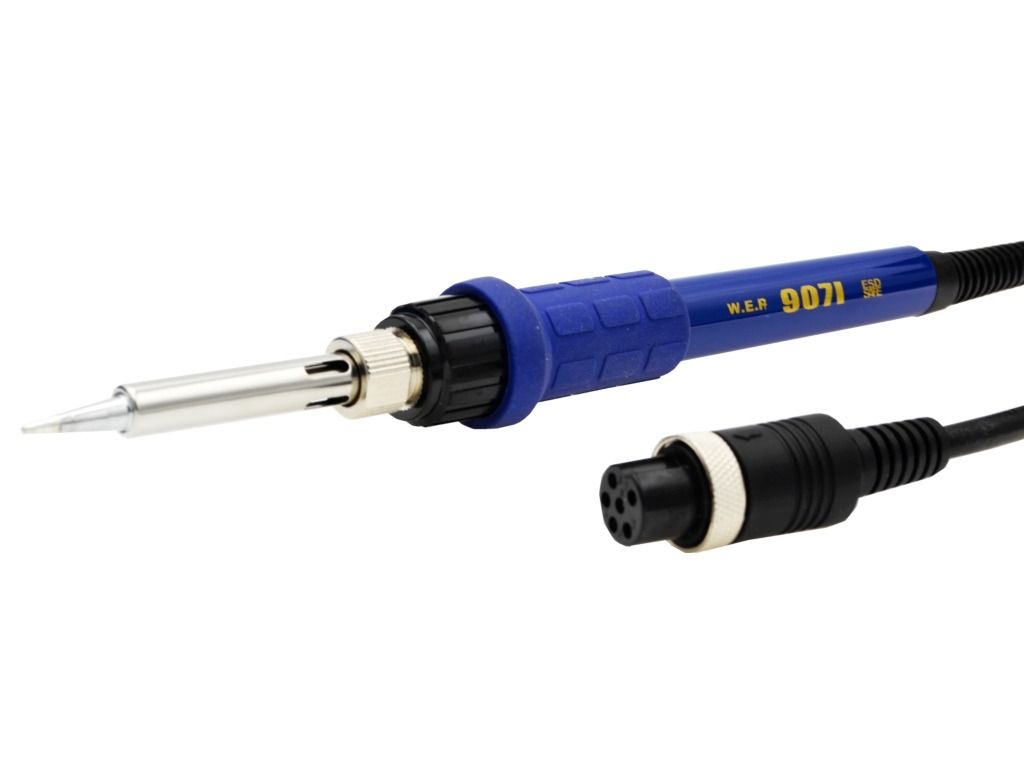

• Japoński element grzejny Hakko: Kolba grotowa 907I bazuje na oryginalnej grzałce o wysokiej stabilności termicznej i przedłużonej żywotności.

• Wygodna automatyzacja hotair: Mikro-styk w uchwycie automatycznie schładza grzałkę po odłożeniu kolby, co oszczędza energię i podzespoły.

• Inteligentny tryb uśpienia (Sleep): Programowalny czas bezczynności (0-99 min), po którym grotówka obniża temperaturę do 200°C, zapobiegając utlenianiu.

• Mata ESD odporna do 530°C: Antypoślizgowa podkładka o grubości 0,26 mm izoluje wysoką temperaturę i umożliwia lutowanie płyt ułożonych bezpośrednio na niej.

• Konstrukcja ESD Safe: Obudowa stacji oraz akcesoria, takie jak pędzel i ekstraktor, zapobiegają gromadzeniu się ładunków elektrostatycznych.

Specjalistyczne wyposażenie dodatkowe i chemia

Zawarte w pakiecie akcesoria montażowe i chemia lutownicza znacznie podnoszą komfort oraz standard wykonywanych napraw. Silikonowa mata serwisowa o wymiarach 33x21 cm wyposażona została w 11 wyprofilowanych przegródek do segregacji śrubek oraz wbudowaną linijkę o długości 24 cm, co ułatwia organizację pracy. Topnik w żelu RMA-223 w strzykawce (5cc) to niekorodujący preparat typu NO CLEAN, idealny do pozycjonowania układów BGA, SMD i regeneracji kulek, który nie wymaga zmywania po zakończeniu prac. Do czyszczenia płytek drukowanych z kurzu i pozostałości topnika służy bezpieczny dla elektroniki pędzel antystatyczny z drewnianą rękojeścią, chroniący podzespoły przed wyładowaniami ESD. Aktywna kalafonia w postaci żółto-bursztynowego ciała stałego posiada aktywatory ułatwiające lutowanie i usuwające tlenki metali z końcówki grotu.

W zestawie znajduje się również ekstraktor do mikroukładów ZD-150. Wyposażono go w mechanizm sprężynowy, który pozwala na bezpieczne i bezinwazyjne wyciąganie z gniazd baterii BIOS oraz mikroukładów w zakresie od 18-pin do 124-pin PLCC CLCS. Prace manualne wspierają: cyna z topnikiem w fiolce (średnica 1 mm, waga 12 g) oraz antystatyczny chwytak igiełkowy o długości całkowitej 143 mm, niezastąpiony przy podnoszeniu gorących elementów z płyt PCB.

UWAGA: Akcesoria dodatkowe, które mogą być prezentowane na zdjęciach obok maty (np. śrubokręty, telefony, układy scalone), umieszczono wyłącznie w celu poglądowym i nie wchodzą one w skład zestawu.

Specyfikacja techniczna

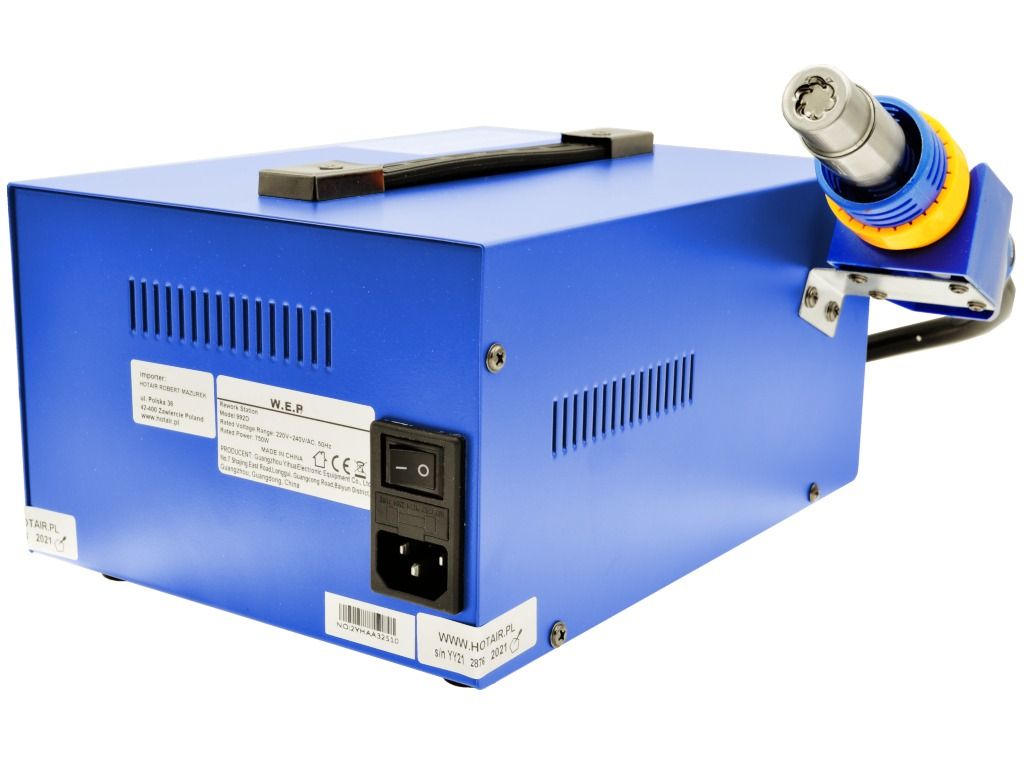

Parametry stacji głównej WEP 992D

• Napięcie zasilania: 220-240 V

• Pobór mocy: 700 W

• Sterowanie: Mikroprocesorowe (kontroler PID w cyklu 20 ms)

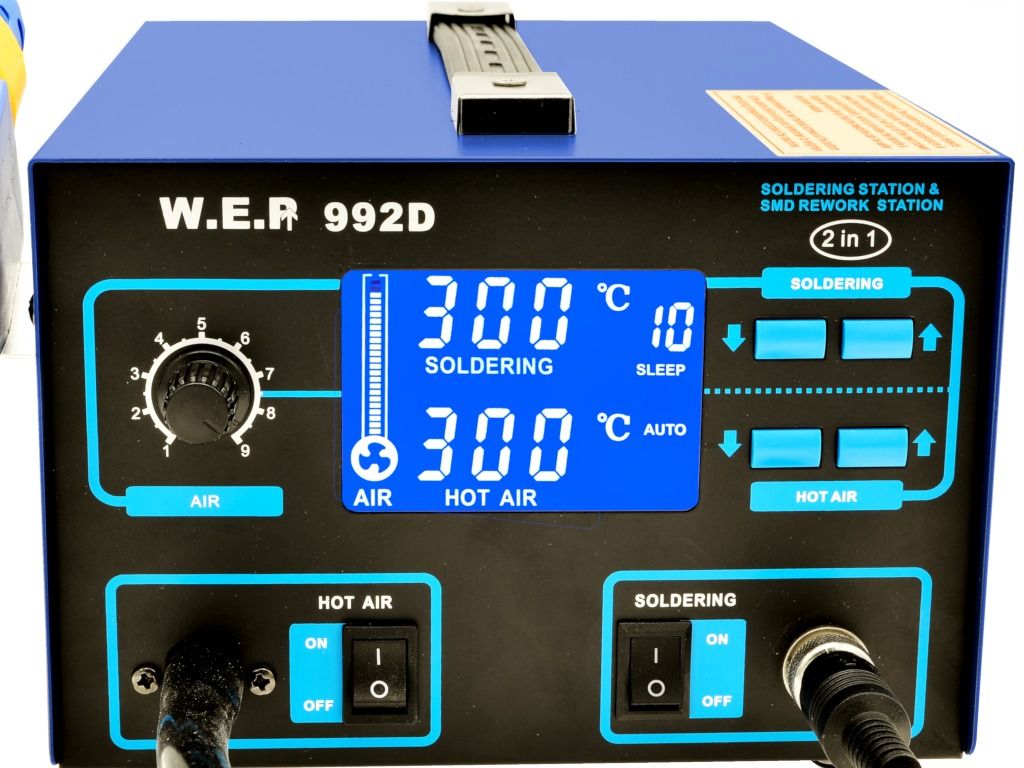

• Wyświetlacz: Cyfrowy LCD z podglądem parametrów i kodów błędów

• Skala temperatury: °C / °F

• Bezpieczeństwo: System wykrywania zwarć, przeciążeń obwodów i alarm nieuzyskania temperatury

Moduł gorącego powietrza (Hotair)

• Źródło nadmuchu: Kompresor

• Przepływ powietrza: Do 28 L/min

• Zakres temperatur: 100-480°C

• Stabilność temperatury: ±1°C

• Tryb pracy: Automatyczny / Manualny

• Długość przewodu kolby: Do 90 cm

Moduł lutownicy grotowej stacji

• Pobór mocy szczytowy: 75 W (moc znamionowa 50 W, pik rozruchowy do 140 W)

• Zakres temperatur: 200-480°C

• Stabilność temperatury: ±1°C

• Rezystancja / Potencjał uziemienia: Poniżej 2 ohm / Poniżej 2 mV

• Ochrona statyczna: ESD Safe

• Długość przewodu kolby: Do 100 cm

• Czas trybu Sleep: Regulowany w zakresie 0-99 minut

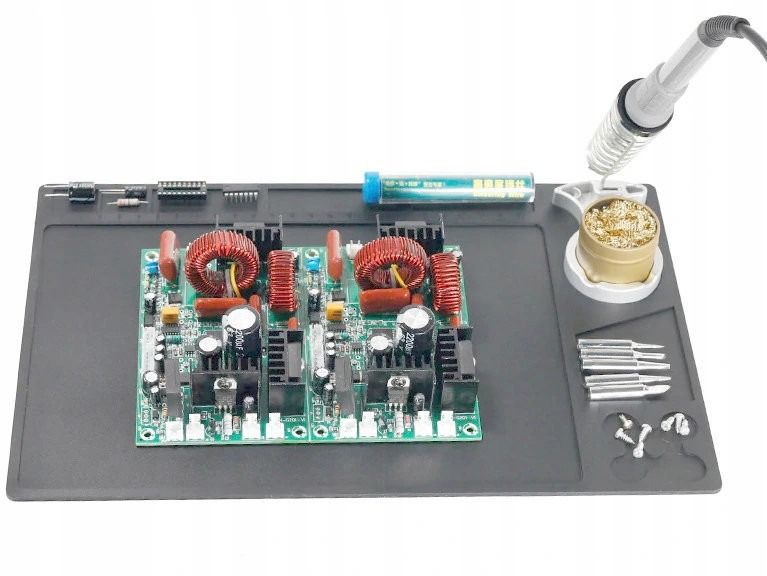

Specyfikacja maty silikonowej ESD

• Wymiary: 33 x 21 cm

• Grubość: 0,26 mm

• Waga: 130 g

• Odporność termiczna: Do 530°C

• Organizatory: 11 wyprofilowanych przegródek

• Linijka: Wbudowana, o długości 24 cm

• Właściwości: Elastyczna, powracająca do kształtu, antypoślizgowa, nieprzylepna, izolacyjna

Specyfikacja akcesoriów dodatkowych

• Ekstraktor ZD-150: Wykonanie metal/plastik, obsługa układów od 18-pin do 124-pin PLCC CLCS, właściwości antystatyczne

• Spoiwo lutownicze w fiolce: Średnica 1mm, waga 12g

• Topnik w żelu RMA-223: Pojemność 5cc, typ NO CLEAN, niekorozyjny, opakowanie strzykawkowe

• Chwytak igiełkowy do IC: Długość całkowita 143 mm (±2mm), długość elementu chwytnego 51 mm, szerokość elementu chwytnego 29 mm, tworzywo antystatyczne

• Pędzel ESD: Drewniana rękojeść, materiały zapobiegające wyładowaniom ładunków elektrostatycznych

• Charakterystyka kalafonii: Temperatura topnienia 60-80°C, gęstość 1,07-1,09 g/cm³, postać krystaliczna stała

Zestaw wymiennych grotów kolbowych

• Typ I: Cienka, stożkowa końcówka o podwyższonej precyzji do lutowania w wąskich miejscach.

• Typ B: Wszechstronny, uniwersalny grot okrągły do obróbki małych i dużych powierzchni.

• Typ D: Kształt płaskiego śrubokręta, pozwala na lutowanie wąską lub szeroką płaszczyzną.

• Typ C: Ścięty ukośnie walec, przeznaczony do lutowania z przeciąganiem oraz wstępnego cynowania przewodów.

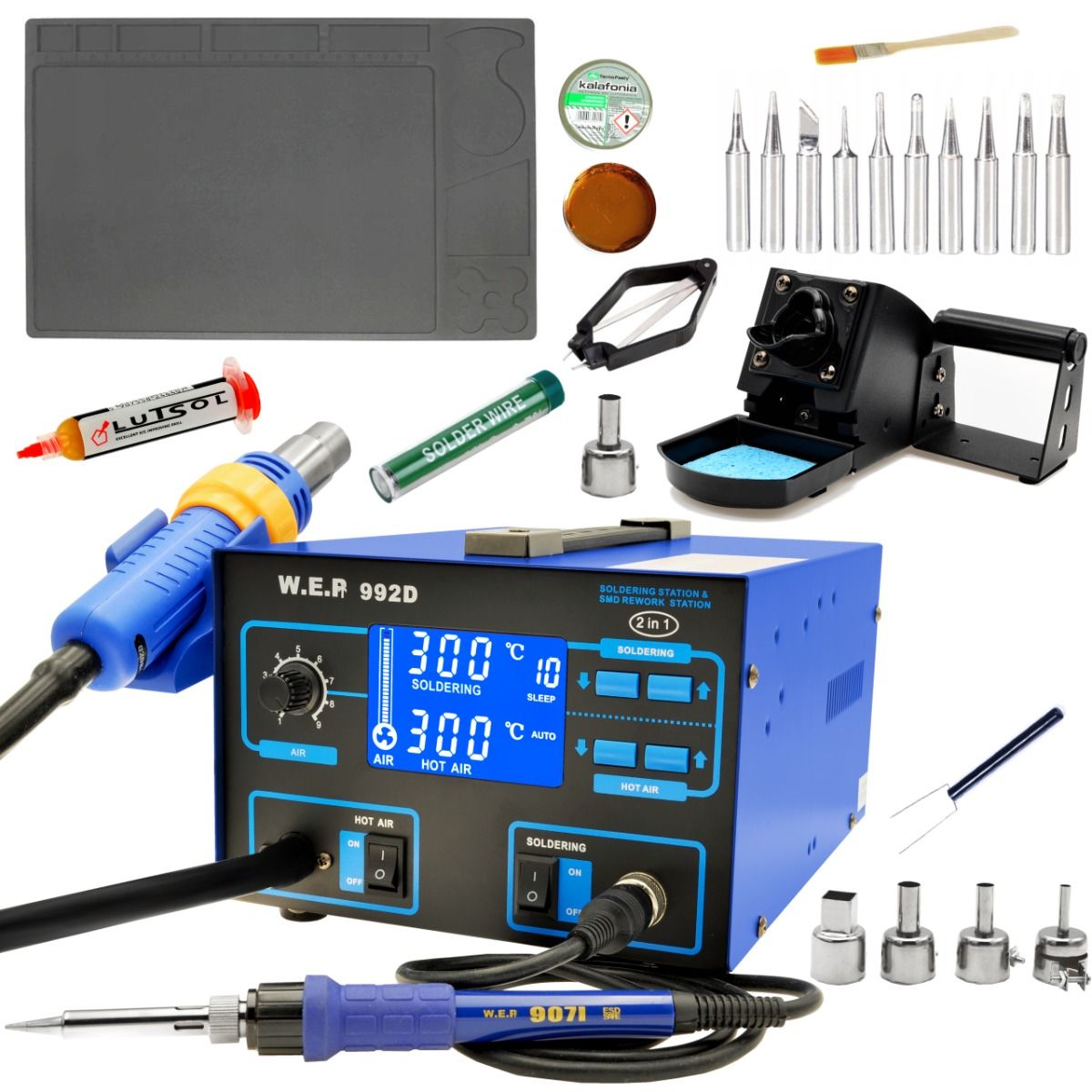

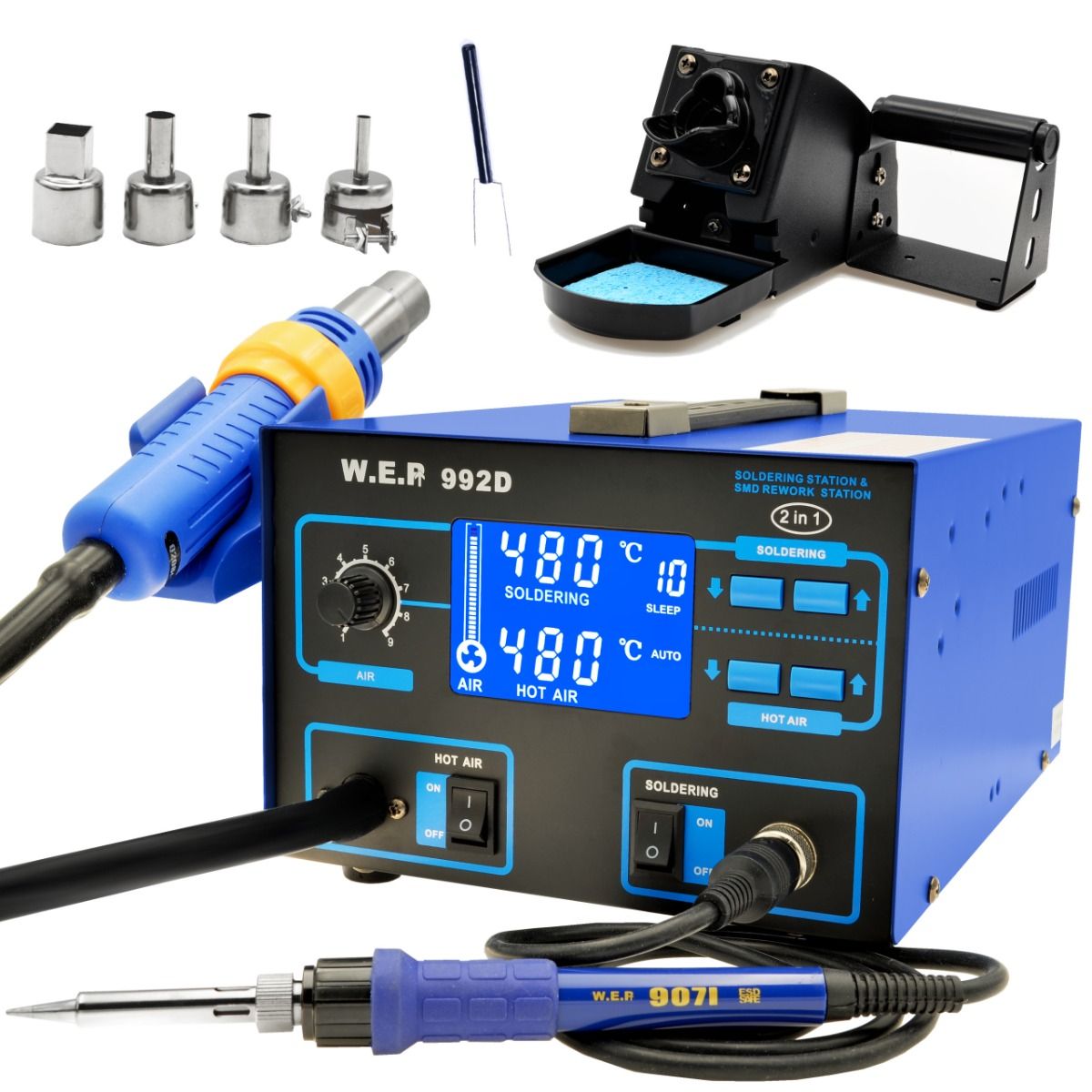

Zawartość zestawu

• Stacja lutownicza WEP 992D pump
• Podstawka pod kolbę hotair

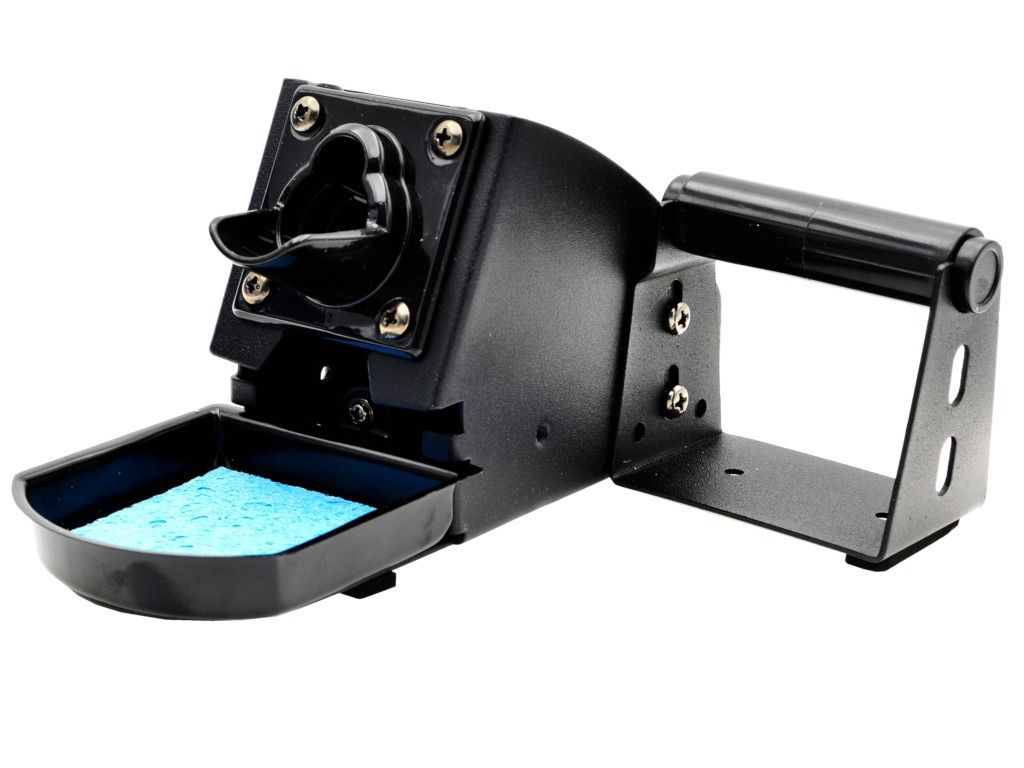

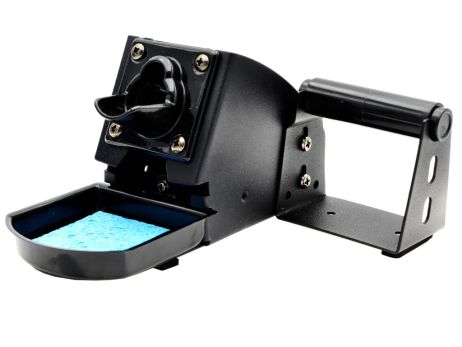

• Podstawka pod kolbę grotową wraz z gąbką czyszczącą oraz czyścikiem
• Kolba grotowa 907I z grotę stożkowym T-B
• Chwytak do podnoszenia układów
• Przewód zasilania

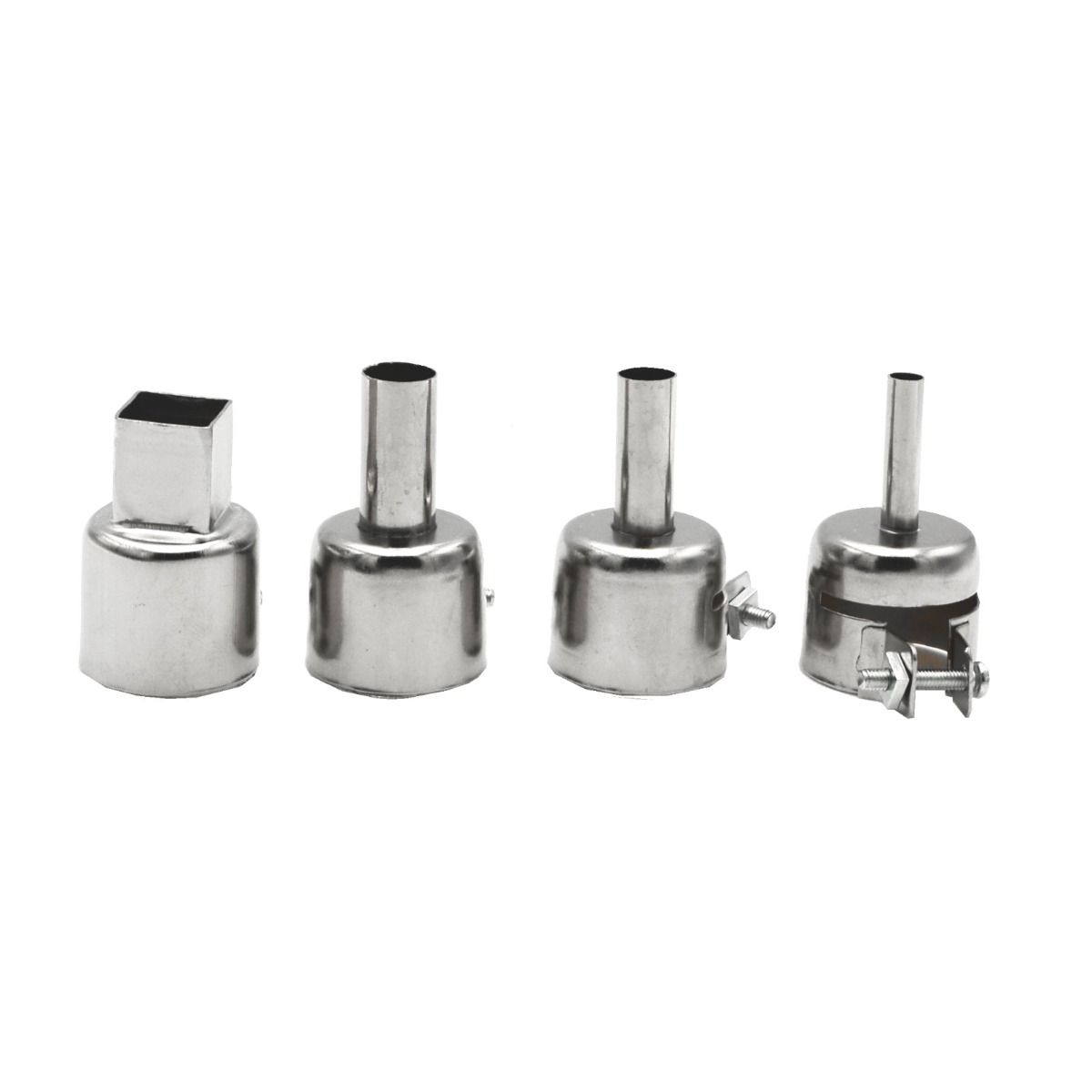

Komplet dysz:

1. Dysza okrągła o średnicy 4.4 mm 1130
2. Dysza okrągła o średnicy 7 mm 1196
3. Dysza okrągła o średnicy 9 mm 1197
4. Dysza kwadratowa 12x12 mm 1313

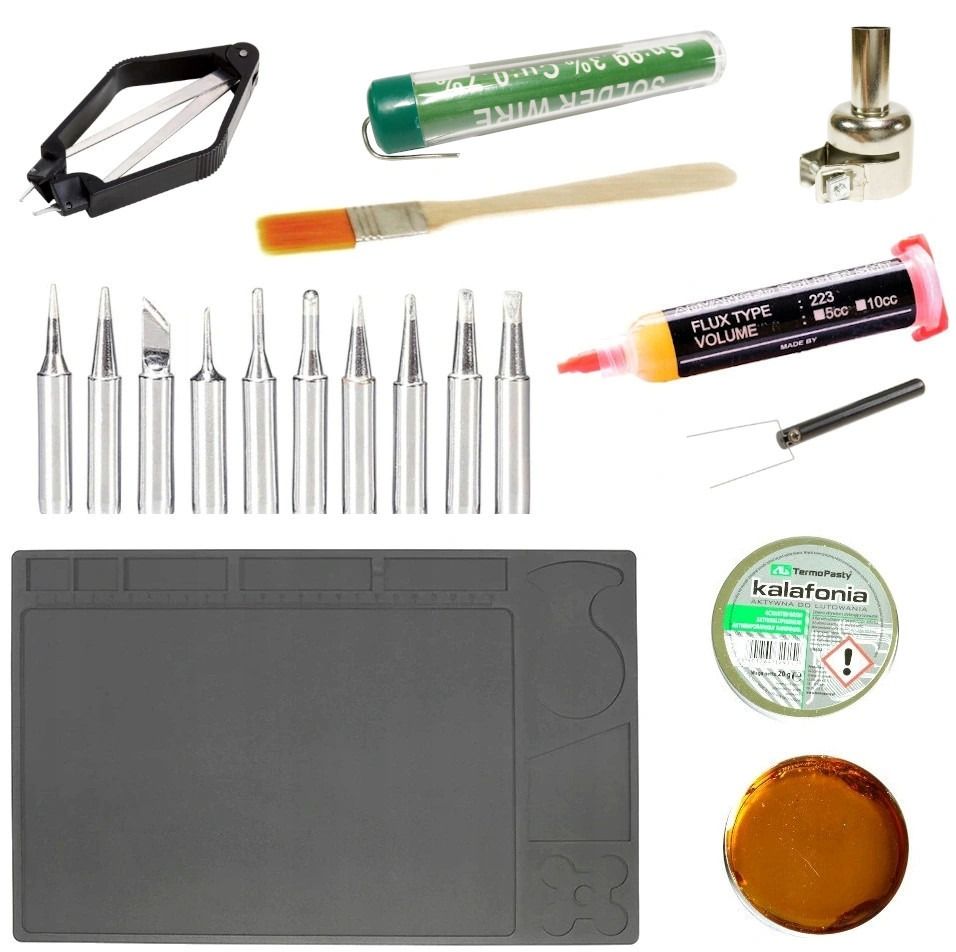

+DODATKI

1. Pędzel do rozprowadzania topników po płytach PCB
2. Cyna z topnikiem w fiolce 1mm 12g PB Free
3. Topnik Flux 223 do SMD i BGA
4. Ekstraktor ZD-150 do demontażu układów PLCC CLCS
5. Kalafonia 20g
6. Dysza Hotair okrągła
7. Mata antystatyczna silikonowa

Zestaw grotów 900M

1. Grot STOŻEK T-I Silver śr 0.2 mm
2. Grot STOŻEK T-B Silver śr 0.5 mm
3. Grot ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. Grot ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. Grot ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. Grot ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. Grot ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. Grot ŚCIĘTY T-1C Silver śr 1.0 mm
9. Grot ŚCIĘTY T-2C Silver śr 2.0 mm
10. Grot ŚCIĘTY T-3C Silver śr 3.0 mm
