Stacja lutownicza HOTAIR WEP 992D + Groty 900M, mata, kalafonia, flux 223

Stacja lutownicza WEP 992D + Mega Zestaw Akcesoriów i Mata ESD

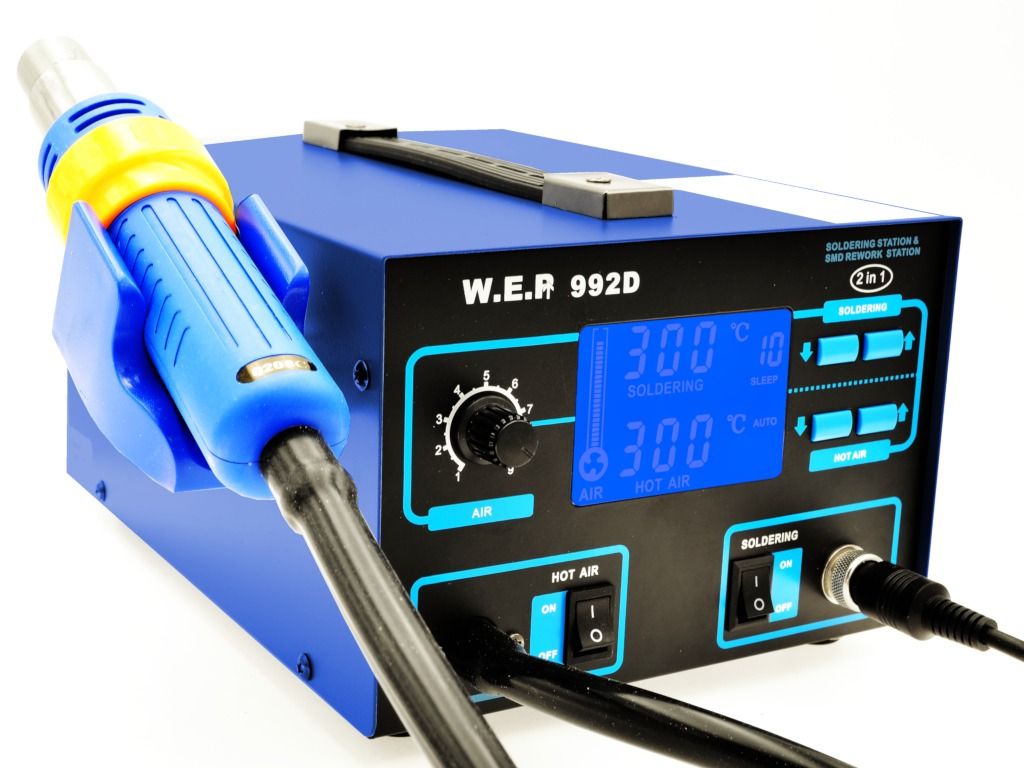

Stacja lutownicza WEP 992D to sprzęt zaprojektowany z myślą o precyzyjnych i powtarzalnych pracach montażowych oraz naprawczych w elektronice. Urządzenie łączy w sobie potężny moduł gorącego powietrza (Hot Air) oraz precyzyjną kolbę grotową, sterowane zaawansowanym mikroprocesorem z algorytmem PID. System ten na bieżąco monitoruje i koryguje temperaturę pracy z dokładnością do 1°C, chroniąc delikatne komponenty przed przegrzaniem. Stacja doskonale sprawdza się przy montażu i demontażu układów w obudowach SMD, BGA, PLCC, SOP oraz klasycznych elementów przewlekanych (THT). Jest niezastąpionym narzędziem przy naprawach płyt głównych telefonów, laptopów czy konsol do gier.

Wartość kompletnego zestawu serwisowego z matą antystatyczną

Wybierając stację WEP 992D w tym rozbudowanym pakiecie, zyskujesz gotowe i zoptymalizowane stanowisko robocze bez konieczności samodzielnego poszukiwania akcesoriów. Kluczowym elementem zestawu jest silikonowa podkładka antystatyczna o wysokiej odporności termicznej, która chroni blat roboczy i ułatwia organizację drobnych śrubek oraz komponentów. Obecność profesjonalnej chemii (topnik typu NO CLEAN, aktywna kalafonia) oraz mechanicznych chwytaków i dedykowanych grotów sprawia, że praca staje się bezpieczniejsza, szybsza i znacznie bardziej ergonomiczna. Wszystkie elementy zostały dobrane tak, aby wspierać pełną ochronę przed wyładowaniami elektrostatycznymi (ESD Safe).

Kluczowe cechy zestawu

• Konstrukcja dwufunkcyjna (2 w 1): Połączenie wydajnej kolby gorącego powietrza (zasilanej cichym wentylatorem bezszczotkowym) oraz kolby grotowej o wysokiej sprawności cieplnej.

• Aktywna stabilizacja temperatury PID: Mikroprocesorowa kontrola w czasie rzeczywistym zapobiega wahaniom temperatury, gwarantując pełne bezpieczeństwo lutowanych ścieżek.

• Wielofunkcyjna mata silikonowa: Antypoślizgowa podkładka odporna na temperatury do 530°C posiada 11 wydzielonych przegródek oraz wbudowaną linijkę ułatwiającą organizację pracy.

• Bezpieczeństwo ESD Safe: Cała stacja, dołączony pędzel do czyszczenia PCB oraz ekstraktor układów scalonych posiadają pełne właściwości antystatyczne.

• Uniwersalność i gotowość do pracy: Zestaw zawiera sprawdzoną chemię, cztery zróżnicowane typy grotów oraz ułatwiający demontaż ekstraktor ZD-150 PLCC.

Szczegółowy opis akcesoriów i ich rola w serwisie

Wysokiej jakości silikonowa mata ESD

Mata wykonana jest z elastycznego, trwałego silikonu, który po odkształceniu bez problemu wraca do swojego pierwotnego kształtu. Wykazuje ekstremalną odporność termiczną (aż do 530°C), co umożliwia bezpośrednie lutowanie płyt głównych czy ekranów ułożonych na jej powierzchni.

• Organizacja i wygoda: Wyposażona w 11 wydzielonych przegródek do segregacji drobnych elementów, kondensatorów i śrubek oraz wbudowaną linijkę o długości 24 cm.

• Właściwości: Antypoślizgowa, nieprzylepna konstrukcja skutecznie izoluje wysokie temperatury, zapobiegając uszkodzeniu blatu roboczego. Wymiary maty to 33x21 cm.

Ekstraktor do mikroukładów ZD-150 (PLCC)

Antystatyczny ekstraktor wyposażony w sprytny mechanizm sprężynowy służy do bezpiecznego wyciągania układów scalonych z gniazd i podstawek bez ryzyka wygięcia ich nóżek czy uszkodzenia delikatnego tworzywa.

• Zastosowanie: Doskonale nadaje się do wyjmowania kości BIOS, baterii podtrzymujących oraz innych układów scalonych.

• Zakres pracy: Wspiera układy od 18-pinowych do aż 124-pinowych PLCC / CLCS.

Zestaw sprawdzonych grotów 900M

Cztery zróżnicowane końcówki dołączone do zestawu pozwalają na błyskawiczne dopasowanie powierzchni grzewczej do aktualnie wykonywanego zadania:

• Typ I: Posiada bardzo cienką, stożkową końcówkę; niezastąpiony przy lutowaniu wąskich, trudno dostępnych miejsc i miniaturowych elementów SMD.

• Typ B: Wszechstronny, uniwersalny grot okrągły, którym można precyzyjnie operować na niemal każdej powierzchni.

• Typ D (płaski śrubokręt): Umożliwia lutowanie na dwa sposoby (wąską lub szeroką płaszczyzną), ułatwiając montaż elementów o większych polach lutowniczych.

• Typ C (ścięty walec): Służy m.in. do przeciągania lutu (lutowanie falą) oraz sprawnego pobielania i cynowania drutów ołowianych.

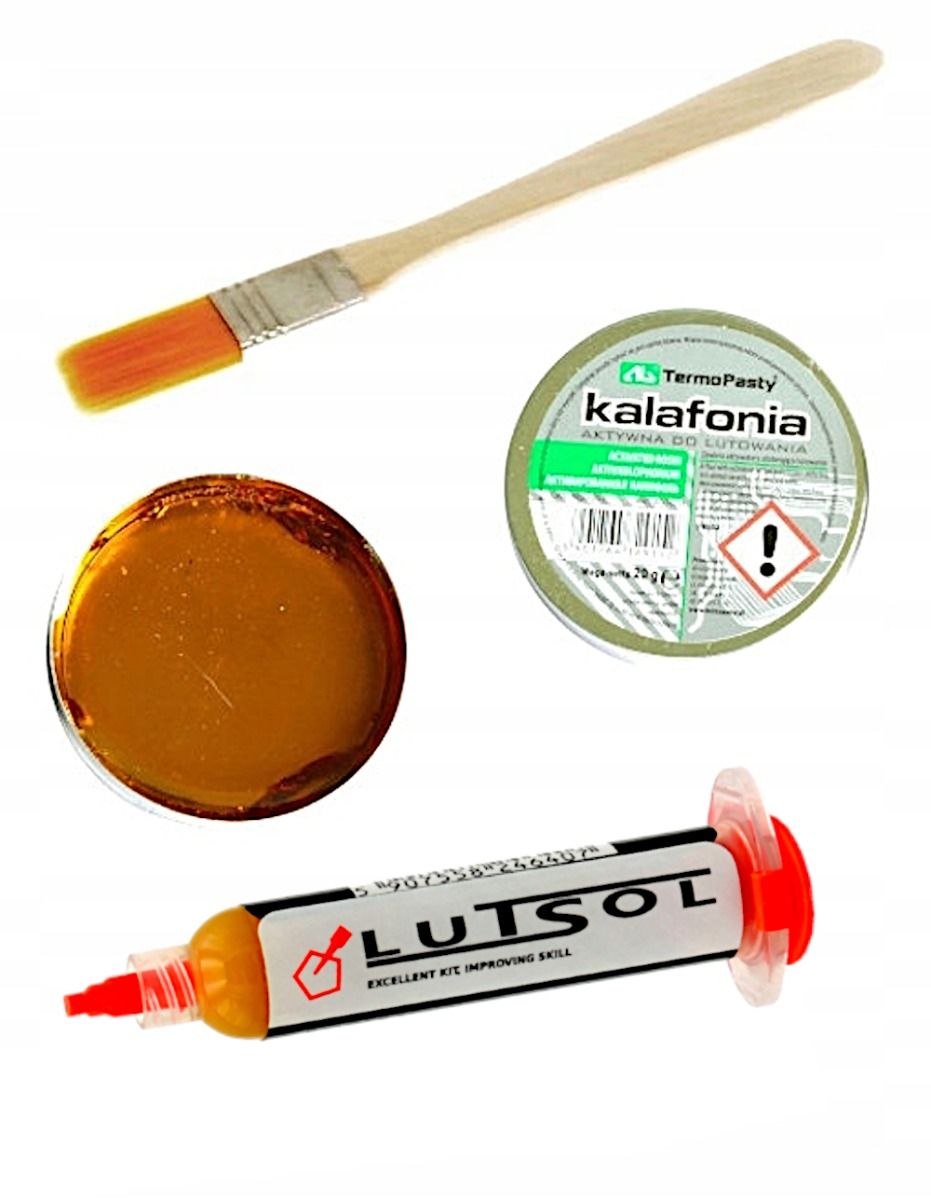

Aktywna chemia lutownicza i narzędzia pomocnicze

• Topnik w żelu RMA-223 (5cc): Aktywny topnik o doskonałej jakości, idealny do montażu i napraw układów BGA, SMD, SOP i PLCC. Konstrukcja strzykawki ułatwia precyzyjne dawkowanie. Jest to topnik typu NO CLEAN – nie wymaga zmywania po zakończeniu pracy i nie wykazuje właściwości korozyjnych.

• Aktywna kalafonia krystaliczna: Wysokiej jakości preparat z dodatkiem aktywatorów, które znacznie ułatwiają proces lutowania poprzez skuteczne usuwanie tlenków z powierzchni metalowych. Topi się w temperaturze 60–80°C.

• Antystatyczny pędzel ESD: Wyposażony w drewnianą rękojeść i bezpieczne dla wrażliwej elektroniki włosie. Służy do dokładnego rozprowadzania topników oraz punktowego oczyszczania płytek PCB z pozostałości kalafonii i kurzu.

• Spoiwo lutownicze (cyna): Drut lutowniczy o średnicy 1 mm i wadze 14 g, umieszczony w poręcznej fiolce. Stop Sn99,3Cu0,7 z dodatkiem topnika SW26 (2,5%) gwarantuje doskonałe przewodzenie i pewność połączeń.

• Chwytak do IC SMD: Mechaniczny chwytak pazurkowy ułatwiający sprawne i bezpieczne podnoszenie oraz pozycjonowanie gorących elementów podczas pracy z nadmuchem gorącego powietrza.

Specyfikacja techniczna zestawu

Parametry ogólne stacji WEP 992D

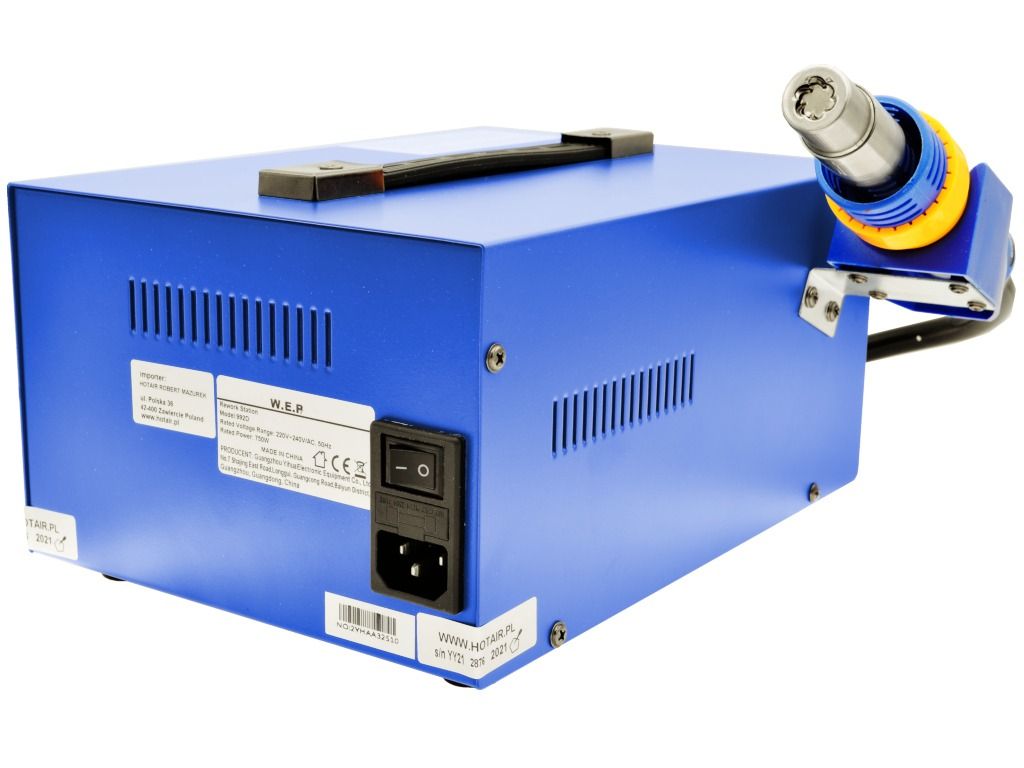

• Zasilanie sieciowe: 220–240 V AC / 50 Hz

• Maksymalny pobór mocy: 700 W

• Sterowanie urządzeniem: Mikroprocesorowe z algorytmem PID

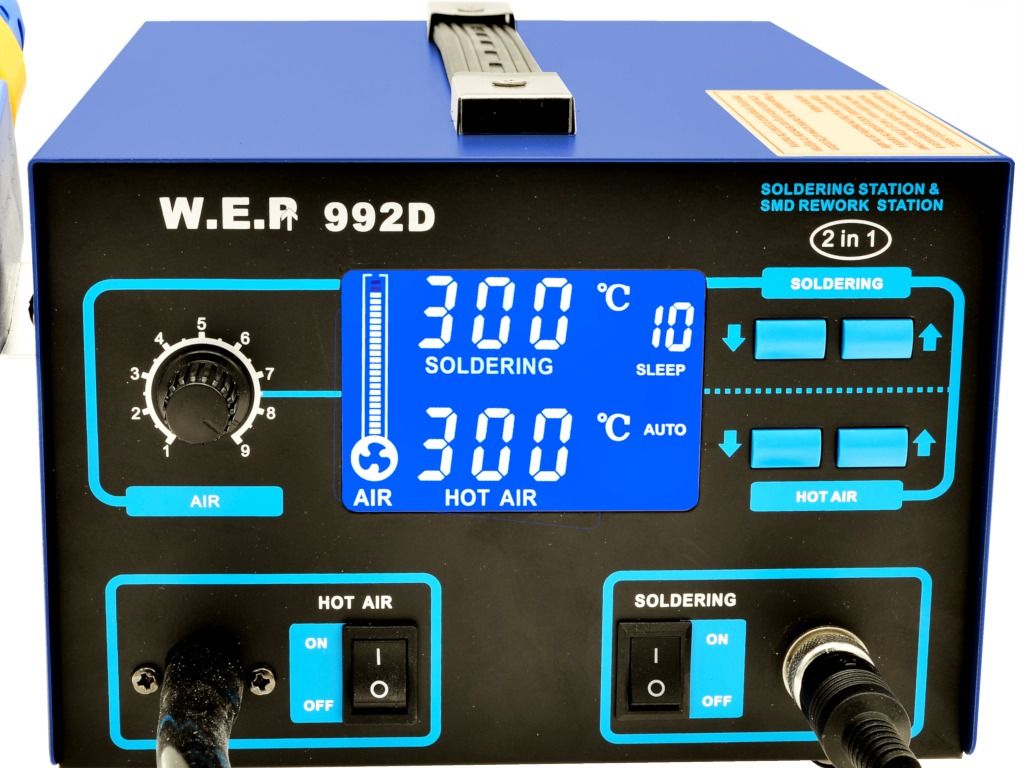

• Wyświetlacz: Cyfrowy ekran LCD informujący o temperaturze i przepływie powietrza

• Zabezpieczenie antystatyczne: ESD Safe

• Skala temperatury: °C lub °F (konfigurowalna)

Parametry modułu Hot Air (Gorące powietrze)

• Źródło nadmuchu: Bezszczotkowy wentylator w kolbie

• Maksymalny przepływ powietrza: do 120 l/min

• Zakres temperatur: 100°C – 480°C

• Stabilność temperatury: ±1°C

• Tryb pracy grzałki: Ręczny / Automatyczny (samoczynne chłodzenie po odłożeniu kolby)

Parametry modułu kolby grotowej

• Moc szczytowa kolby: do 75 W (moc nominalna ceramicznego elementu grzejnego: 50 W)

• Zakres temperatur: 100°C – 480°C

• Stabilność temperatury: ±1°C

• Rezystancja uziemienia grotu: < 2 Ω

• Potencjał uziemienia grotu: < 2 mV

• Funkcja uśpienia (Sleep): Tak, automatyczne obniżanie temperatury po bezczynności (0–99 min)

Parametry silikonowej maty ESD

• Maksymalna odporność termiczna: do 530°C

• Wymiary: 33 x 21 cm

• Waga: 130 g

• Liczba przegródek: 11 oddzielnych sekcji na śrubki i komponenty

• Dodatki: Wbudowana miarka (linijka) o długości 24 cm

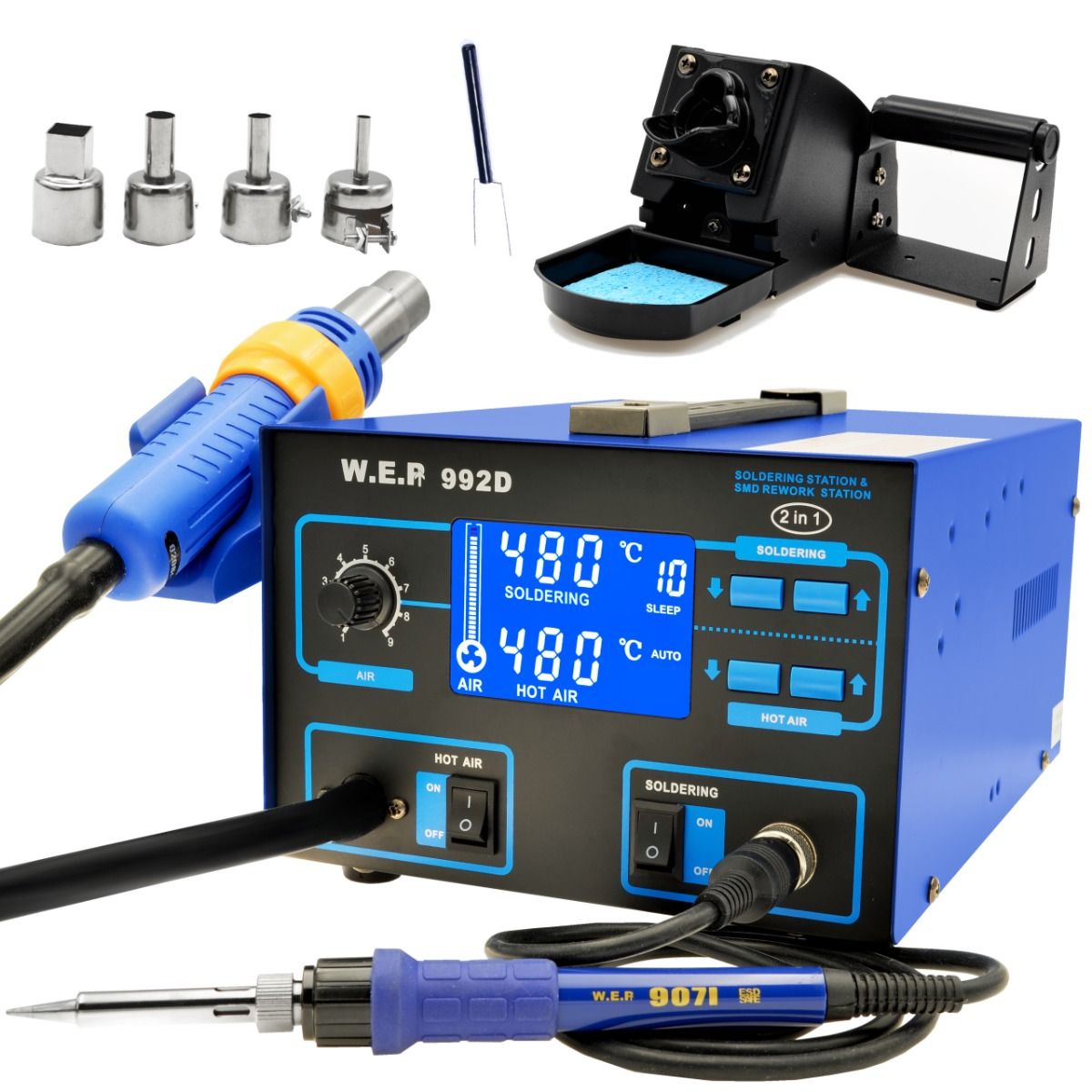

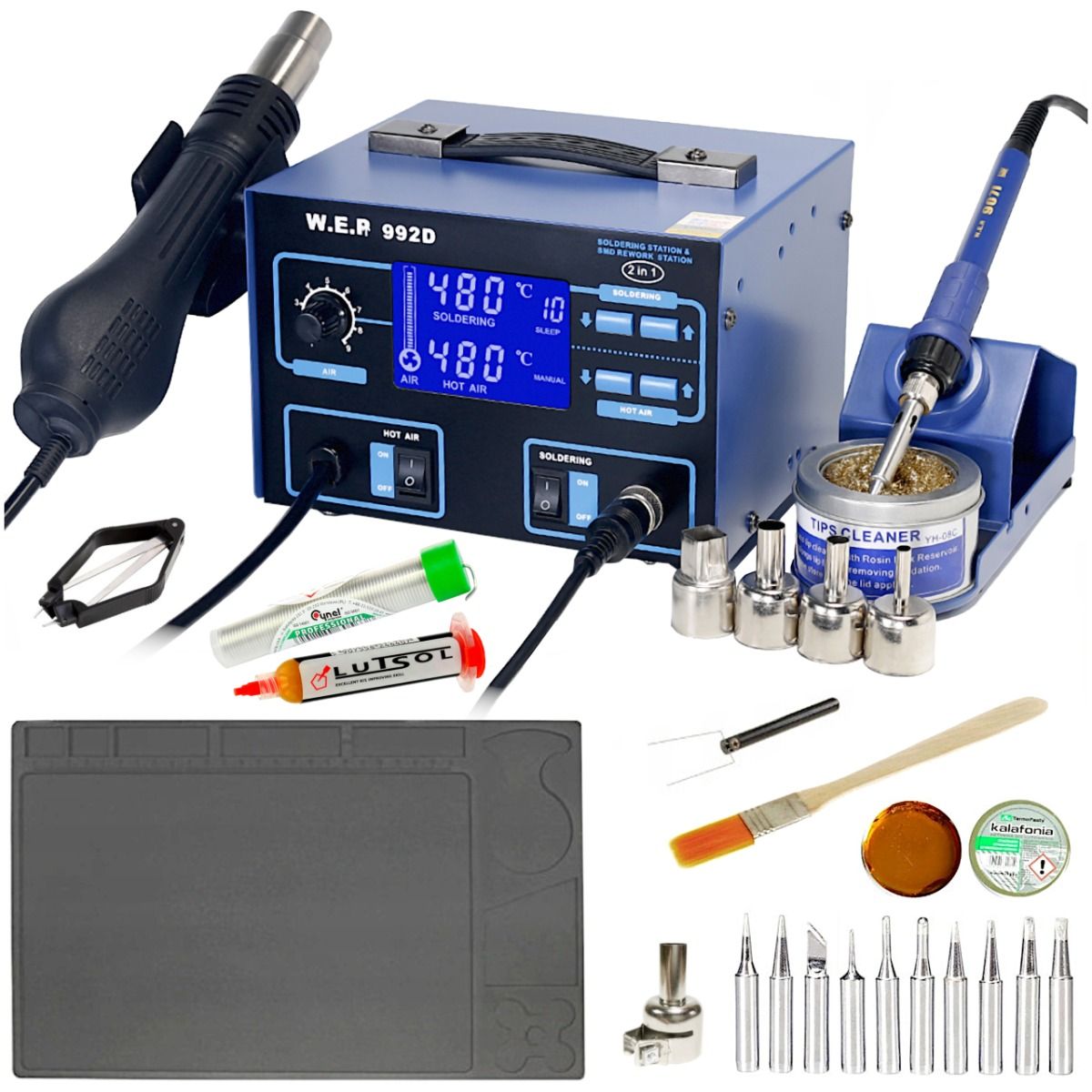

Zawartość zestawu

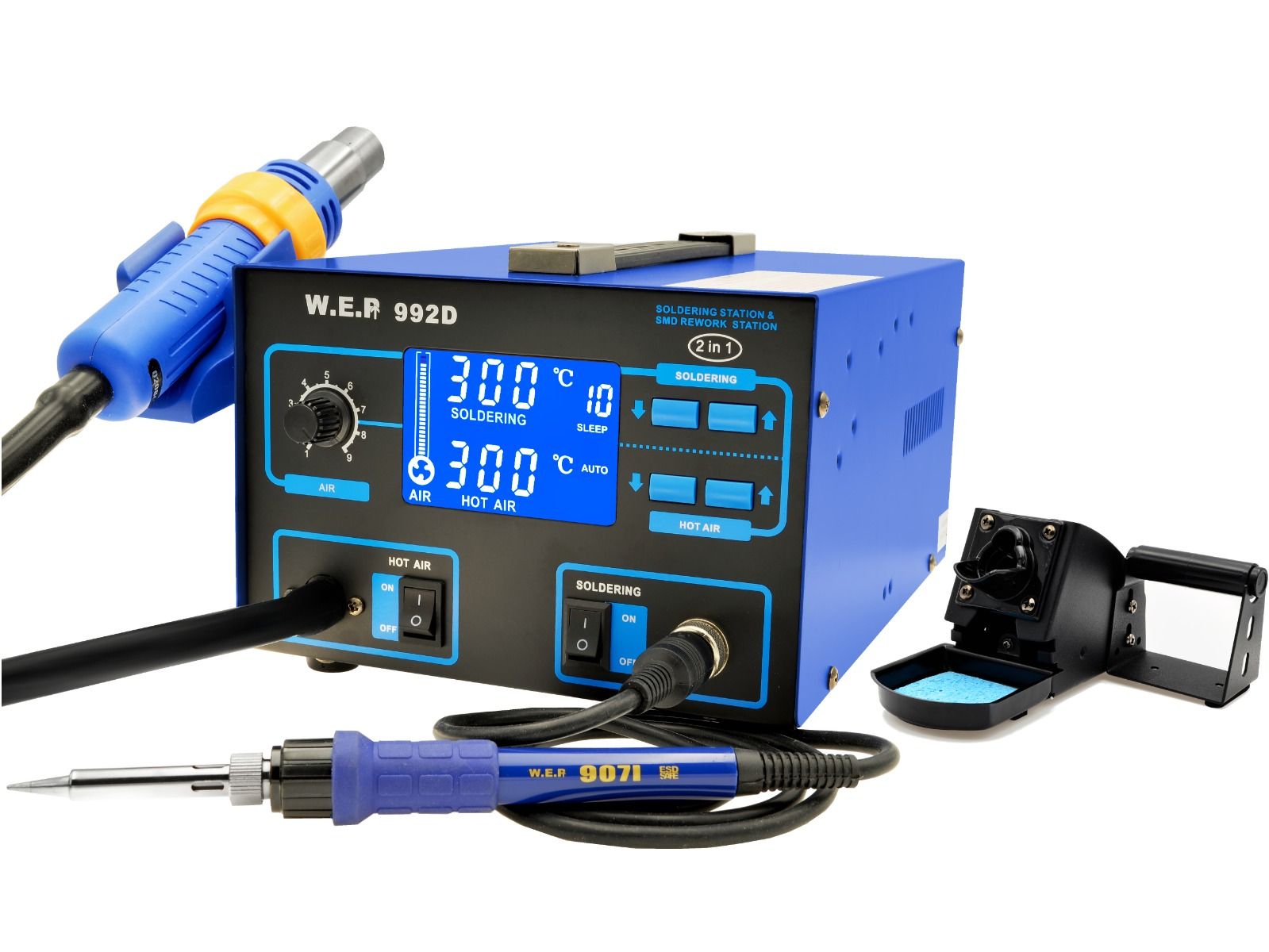

• Stacja lutownicza WEP 992D
• Podstawka pod kolbę hotair

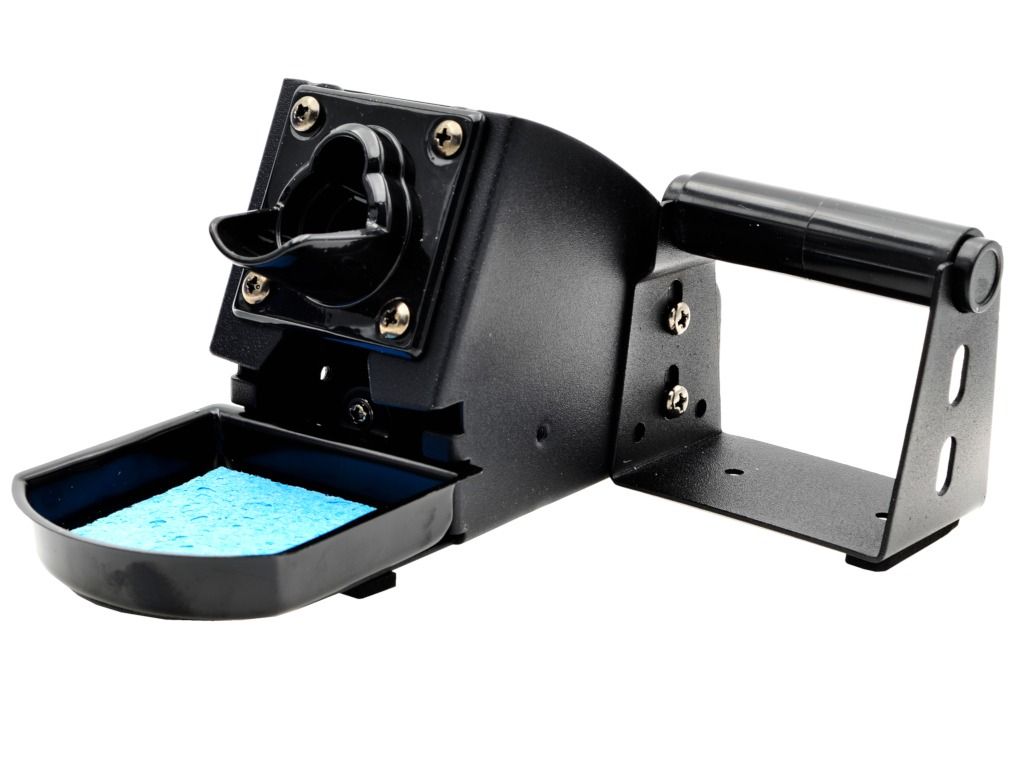

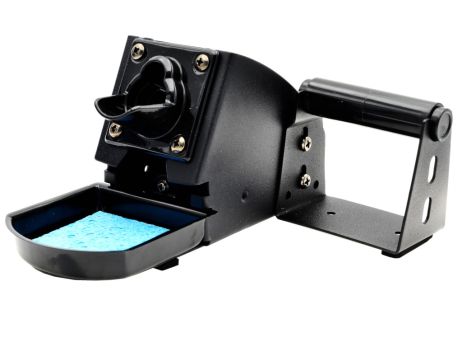

• Podstawka pod kolbę grotową wraz z czyścikiem

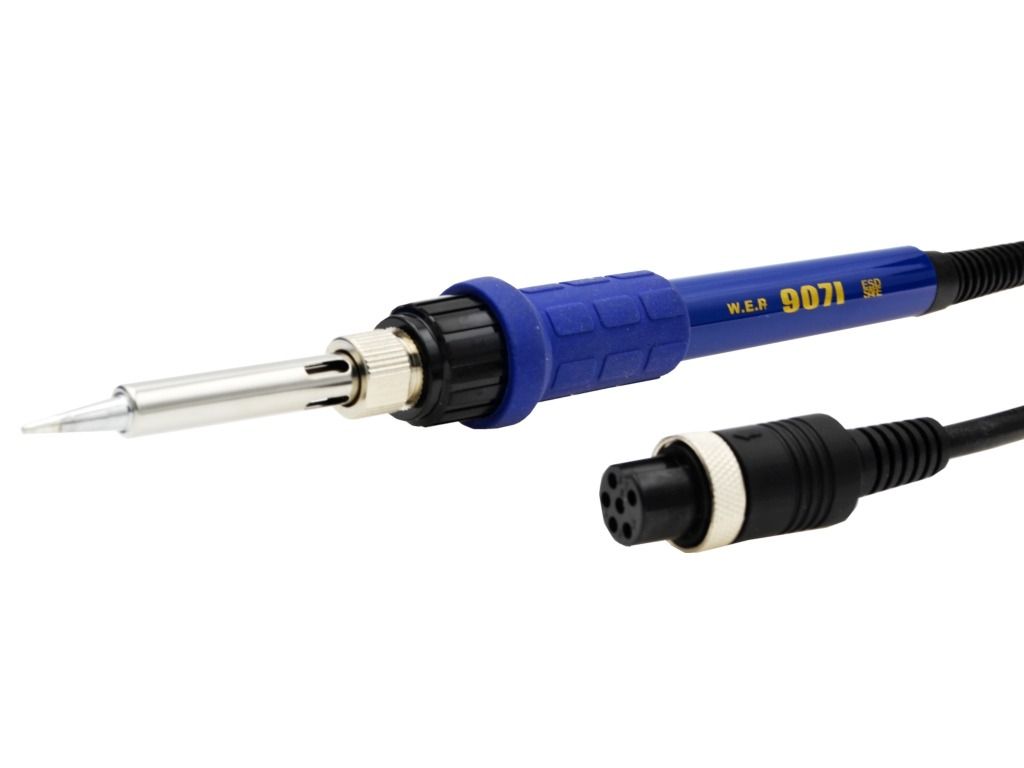

• Kolba grotowa 907I z grotę stożkowym T-B
• Chwytak do podnoszenia układów
• Przewód zasilania

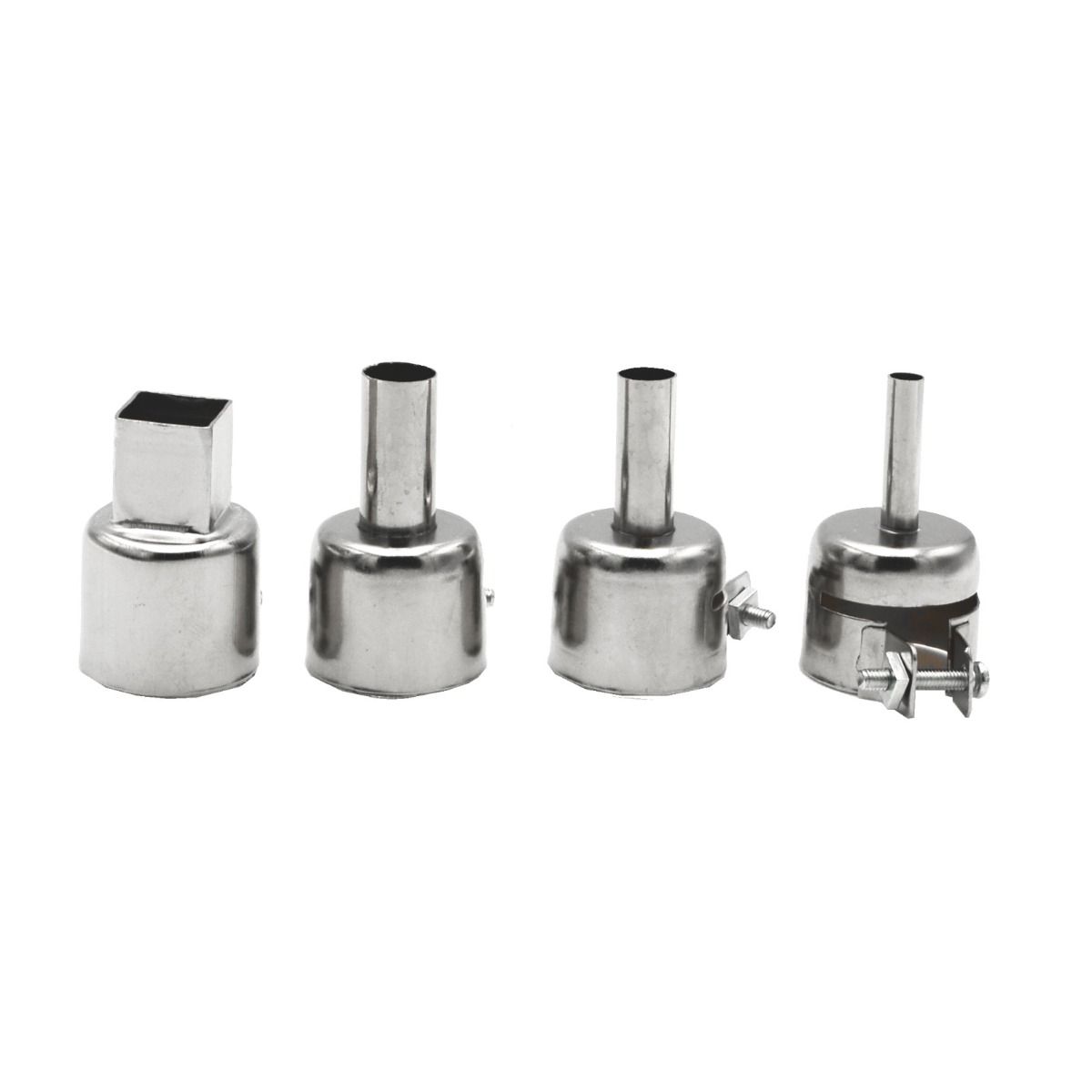

Dysze hotair:

• Dysza okrągła o średnicy 4.4 mm 1130
• Dysza okrągła o średnicy 7 mm 1196
• Dysza okrągła o średnicy 9 mm 1197
• Dysza kwadratowa 12x12 mm 1313
• Chwytak do podnoszenia układów IC - 1szt

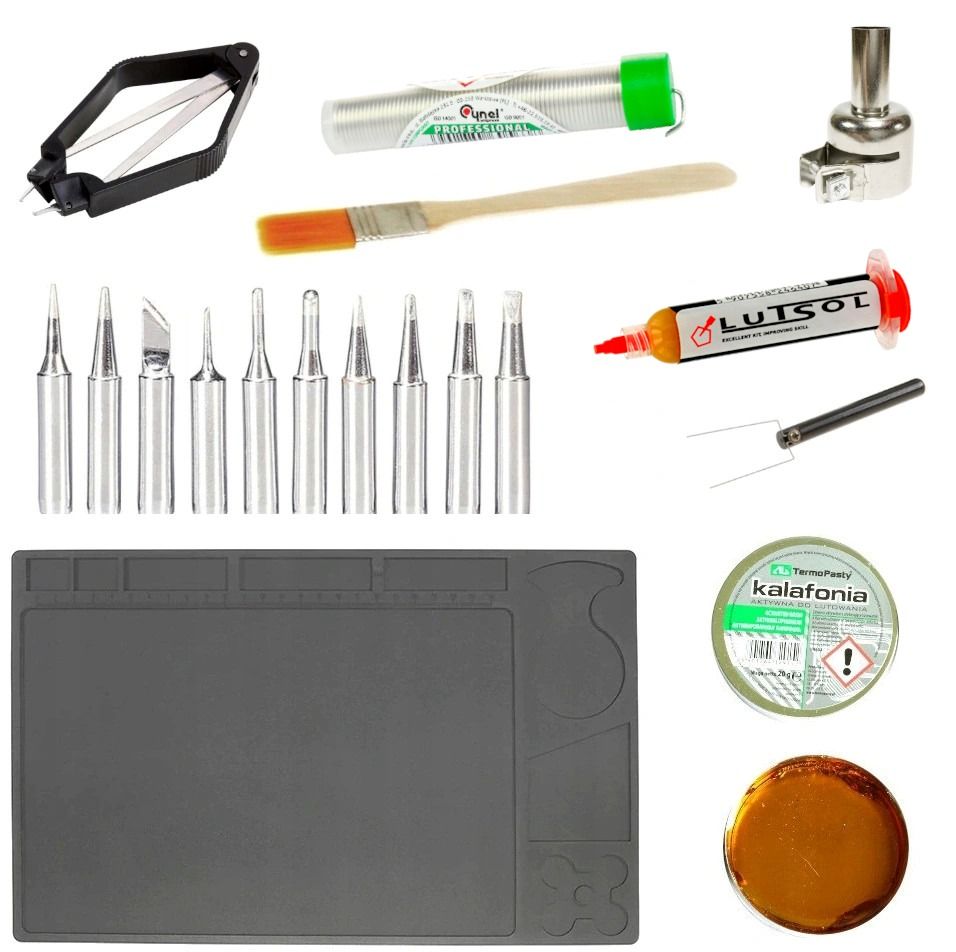

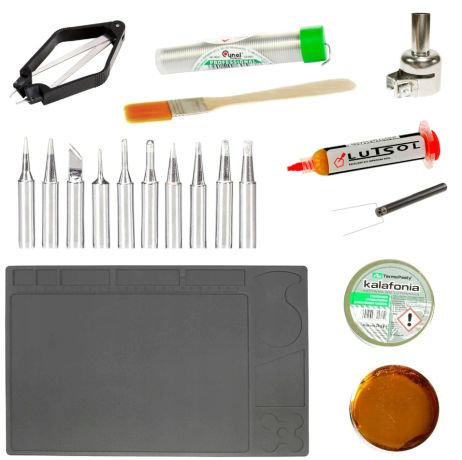

+DODATKI

1. Pędzel do rozprowadzania topników po płytach PCB
2. Cyna z topnikiem w fiolce 1mm 14g PB Free
3. Topnik Flux 223 do SMD i BGA
4. Ekstraktor ZD-150 do demontażu układów PLCC CLCS
5. Kalafonia 20g
6. Dysza Hotair okrągła
7. Mata antystatyczna silikonowa

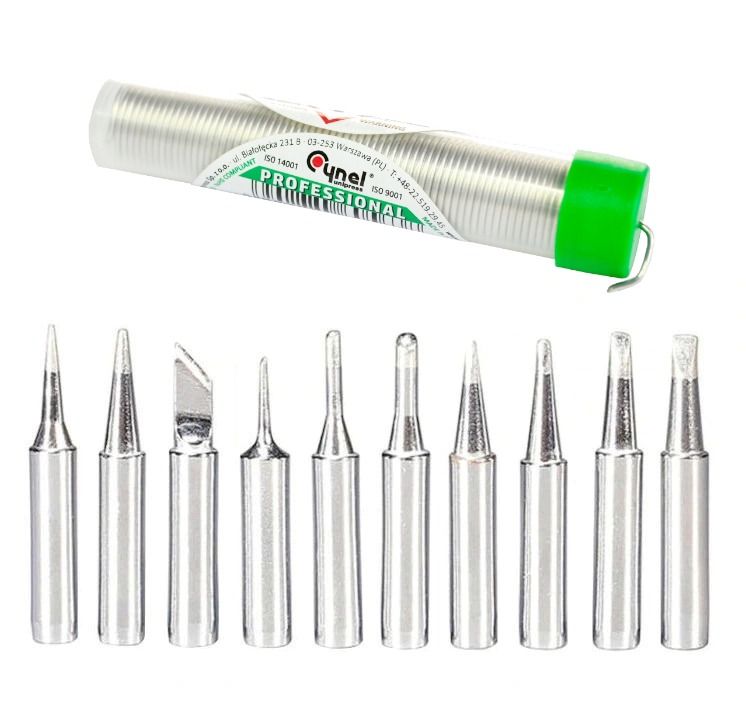

Zestaw grotów 900M

1. Grot STOŻEK T-I Silver śr 0.2 mm
2. Grot STOŻEK T-B Silver śr 0.5 mm
3. Grot ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. Grot ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. Grot ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. Grot ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. Grot ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. Grot ŚCIĘTY T-1C Silver śr 1.0 mm
9. Grot ŚCIĘTY T-2C Silver śr 2.0 mm
10. Grot ŚCIĘTY T-3C Silver śr 3.0 mm
