Stacja lutownicza HOTAIR WEP 992D + Flux 223, pęseta do PLCC

Stacja Lutownicza WEP 992D + Mega Zestaw Serwisowy

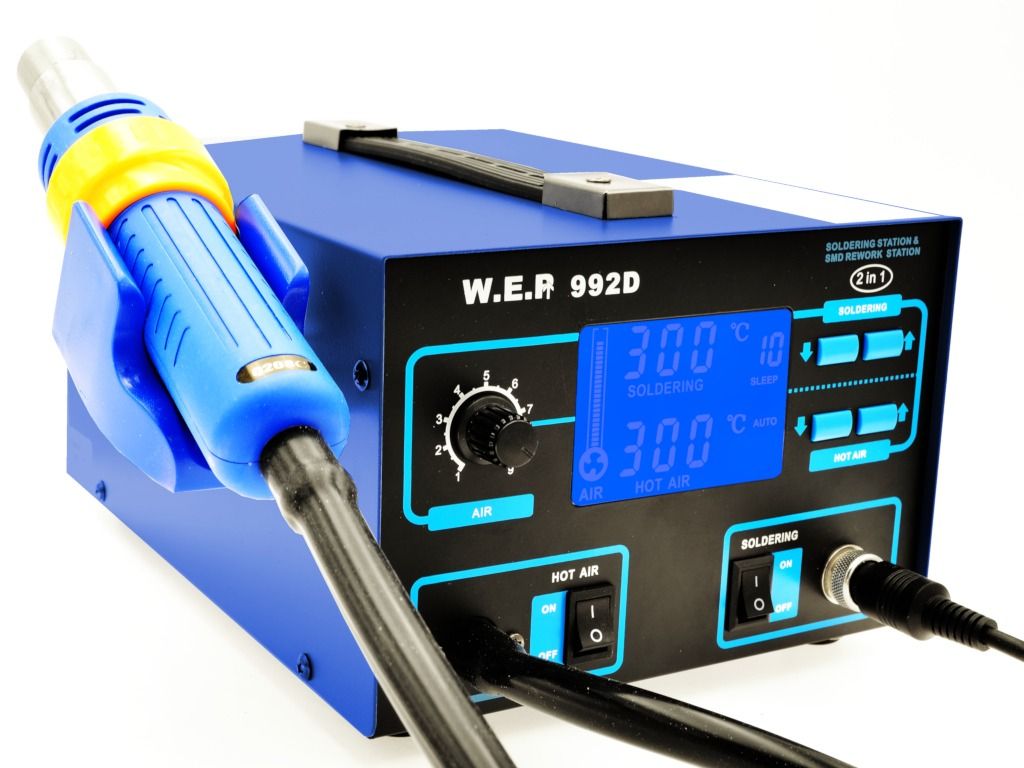

Stacja lutownicza WEP 992D to zaawansowane urządzenie serwisowe łączące moduł gorącego powietrza (Hot Air) oraz kolbę grotową o wysokiej mocy szczytowej. Zaprojektowana została do sprawnego montażu oraz demontażu delikatnych komponentów elektronicznych THT i SMD, takich jak układy SOIC, QFP, PLCC czy BGA. Sprzęt sprawdza się doskonale w warsztatach elektroniki użytkowej przy serwisowaniu smartfonów, tabletów, systemów komputerowych oraz sprzętu RTV. Kontrola mikroprocesorowa z algorytmem PID dba o ciągłe utrzymanie zadanej temperatury, eliminując wahania, które mogłyby doprowadzić do uszkodzenia wrażliwych ścieżek i struktur krzemowych.

Wartość kompletnego zestawu serwisowego

Wybór stacji WEP 992D w gotowym, kompletnym zestawie to sprawdzony sposób na natychmiastowe przygotowanie w pełni funkcjonalnego stanowiska roboczego. Zamiast kompletować pojedyncze akcesoria od różnych dostawców, otrzymujesz starannie dobrane i kompatybilne narzędzia o wysokiej trwałości. Zestaw dostarcza nie tylko wszechstronną bazę grotów i chemii lutowniczej, ale również specjalistyczny ekstraktor sprężynowy ZD-150 przeznaczony do bezpiecznego wyciągania mikroukładów z gniazd. Taki dobór ułatwia bezawaryjne realizowanie zadań, optymalizuje koszty zakupu i pozwala zachować pełną ciągłość pracy od pierwszego uruchomienia.

Kluczowe cechy

• Konstrukcja 2 w 1: Integracja wydajnego modułu gorącego powietrza z klasyczną kolbą grotową gwarantuje oszczędność cennego miejsca na stole roboczym.

• Cyfrowa kontrola PID: Aktywne sterowanie temperaturą w czasie rzeczywistym zapewnia stabilność rzędu ±1°C dla obu modułów grzewczych.

• Optymalny obieg powietrza: Bezszczotkowy wentylator o regulowanym przepływie do 120 l/min gwarantuje ciche działanie i równomierne nagrzewanie komponentów SMD.

• Moc szczytowa grzałki do 75 W: Ceramiczny element grzejny kolby grotowej gwarantuje błyskawiczne nagrzewanie i sprawną kompensację strat ciepła.

• Bezpieczna ochrona ESD Safe: Urządzenie w całości chroni naprawiane moduły i układy przed przypadkowymi wyładowaniami elektrostatycznymi.

• Automatyczne funkcje pomocnicze: Tryb uśpienia (Sleep) dla kolby grotowej oraz automatyczne schładzanie grzałki Hot Air znacząco wydłużają żywotność podzespołów.

Wyposażenie dodatkowe i jego rola w pracy serwisanta

Ekstraktor sprężynowy ZD-150 (PLCC/CLCS)

Metalowo-plastikowy chwytak o właściwościach antystatycznych umożliwia bezpieczny demontaż mikroukładów w obudowach od 18 do 124 pinów. Konstrukcja chroni delikatne nóżki układów scalonych i podstawki przed uszkodzeniem mechanicznym w trakcie wyjmowania elementów takich jak kości BIOS czy baterie.

Zestaw precyzyjnych grotów 900M

Cztery sprawdzone warianty (Typ I – ostry igłowy, Typ B – uniwersalny okrągły, Typ D – płaski śrubokręt, Typ C – ścięty walec) ułatwiają dostosowanie powierzchni kontaktu cieplnego do konkretnego zadania, od drobnego lutowania SMD po montaż grubszych przewodów.

Antystatyczny pędzel ESD i chemia pomocnicza

Pędzel z drewnianą rękojeścią jest w pełni bezpieczny dla delikatnej elektroniki i doskonale sprawdza się przy czyszczeniu płytek PCB oraz nanoszeniu topników. W komplecie znajduje się aktywny topnik w żelu RMA-223 (strzykawka 5cc, typ NO CLEAN, niekorozyjny) oraz wysokiej jakości kalafonia z aktywatorami, ułatwiająca usuwanie tlenków i właściwe wiązanie spoiwa.

Chwytak IC SMD i spoiwo lutownicze

Mechaniczny chwytak ułatwia pozycjonowanie i podnoszenie gorących elementów podczas pracy z nadmuchem Hot Air. Spoiwo Sn99,3Cu0,7 o średnicy 1 mm i wadze 14 g w wygodnej fiolce zapewnia mocne, bezołowiowe połączenie o optymalnej płynności.

Specyfikacja techniczna

Parametry ogólne stacji

• Napięcie zasilania: 220–240 V AC

• Maksymalny pobór mocy: 700 W

• Zastosowany system sterowania: Mikroprocesor PID

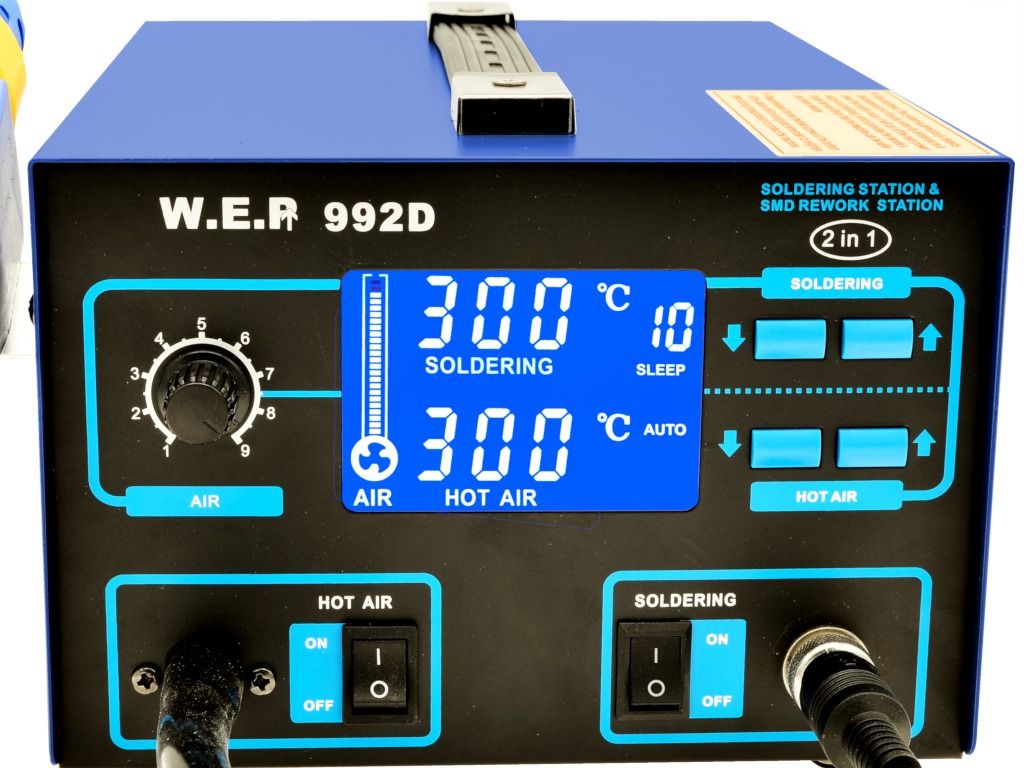

• Ekran odczytu danych: Czytelny wyświetlacz LCD

• Skale temperaturowe: °C / °F (wybór użytkownika)

• Ochrona antystatyczna: ESD Safe (zabezpieczenie obwodów i obudowy)

Parametry modułu nadmuchu Hot Air

• Rodzaj nadmuchu: Wbudowany wentylator bezszczotkowy

• Maksymalny przepływ powietrza: do 120 l/min

• Zakres temperatur pracy: 100–480°C

• Stabilność temperatury modułu: ±1°C

• Tryb pracy grzałki: Automatyczny / Ręczny

• Przewód kolby nadmuchu: ok. 90 cm

Parametry modułu lutownicy grotowej

• Zakres temperatur pracy: 100–480°C

• Stabilność temperatury modułu: ±1°C

• Rodzaj elementu grzejnego: Ceramiczny (50 W mocy nominalnej)

• Moc szczytowa przy rozgrzewaniu: do 75 W

• Rezystancja uziemienia kolby: < 2 Ω

• Potencjał uziemienia kolby: < 2 mV

• Funkcja Sleep (uśpienie kolby): Tak, zakres 0–99 minut (konfigurowalna)

• Przewód kolby grotowej: ok. 120 cm

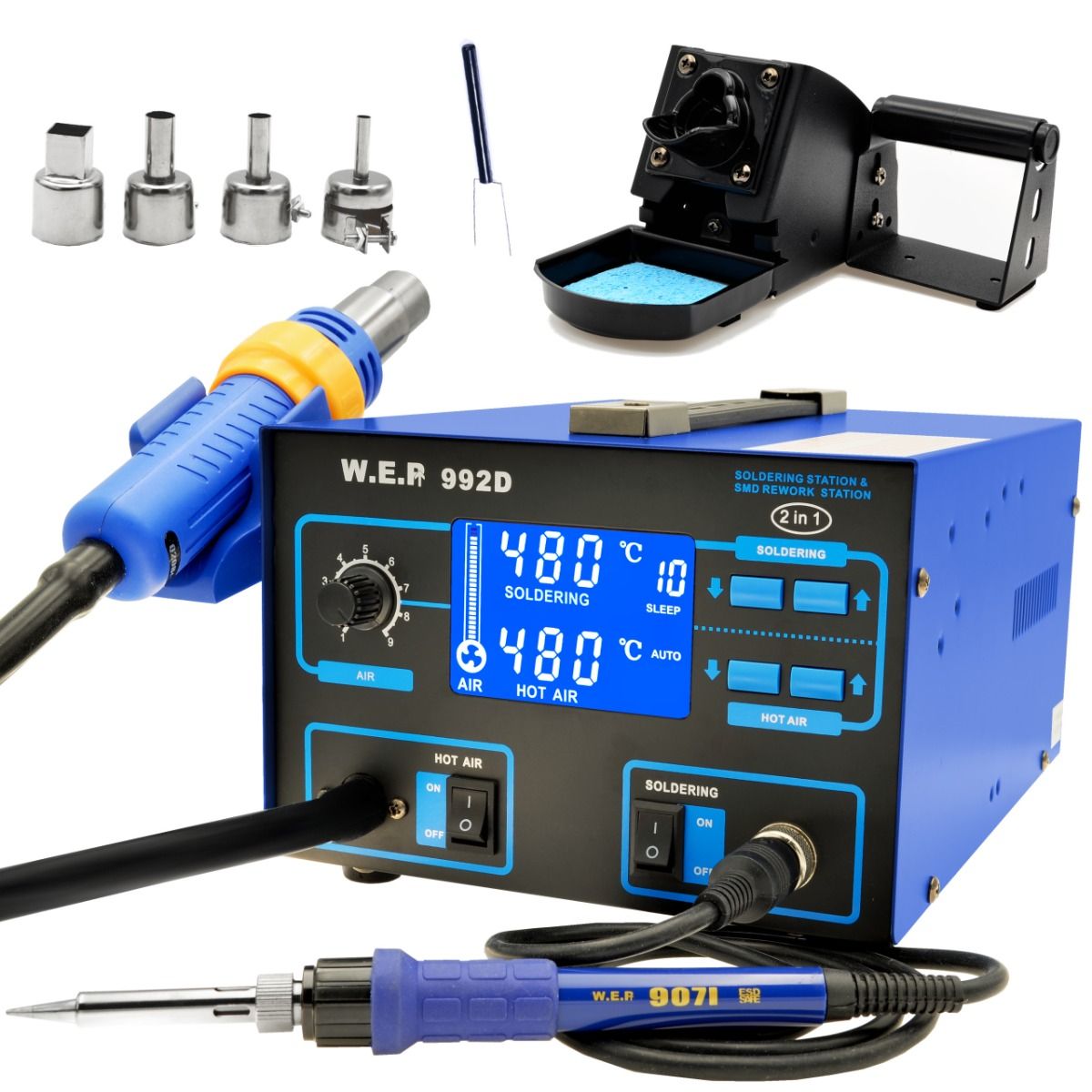

Zawartość zestawu

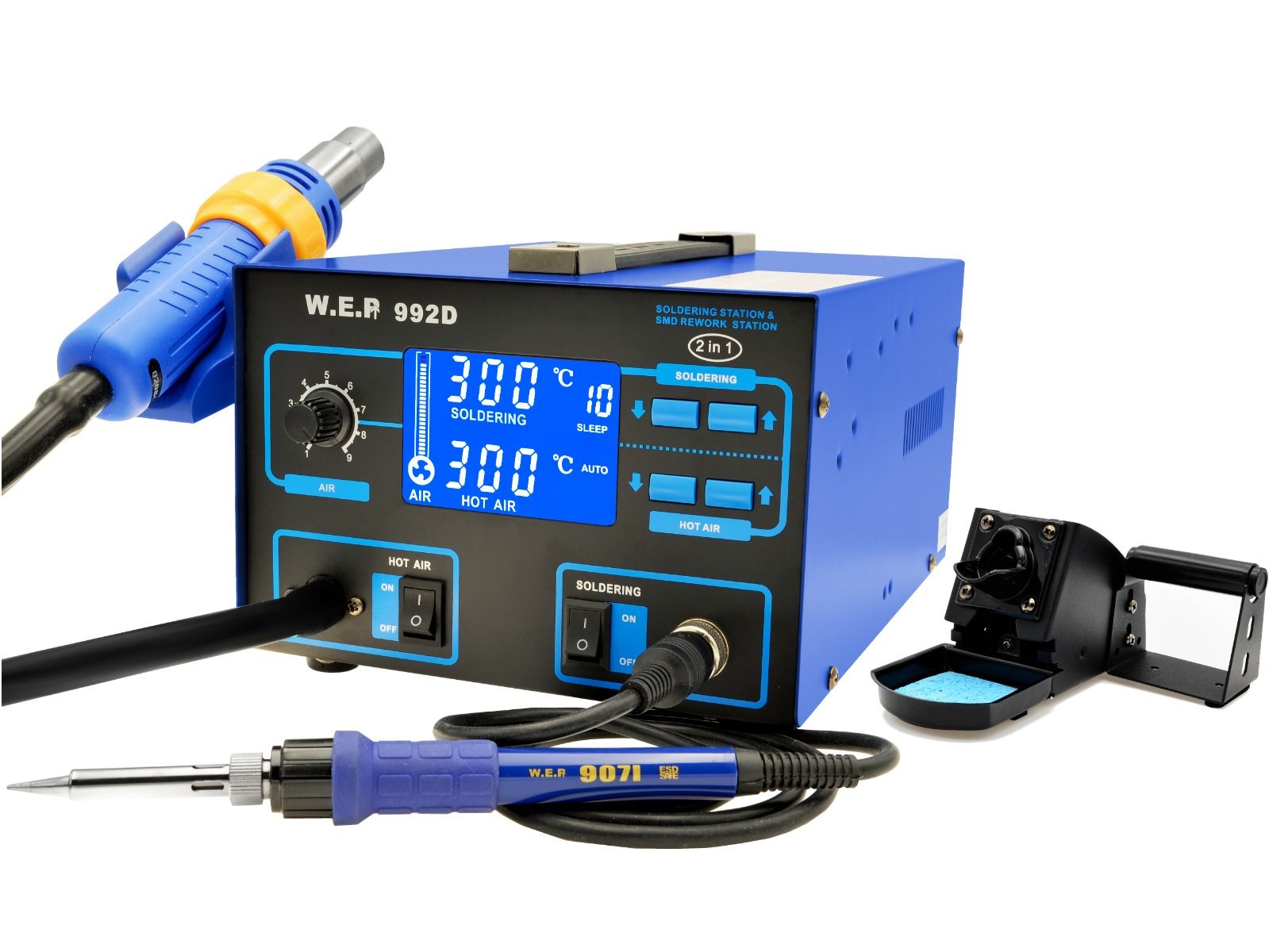

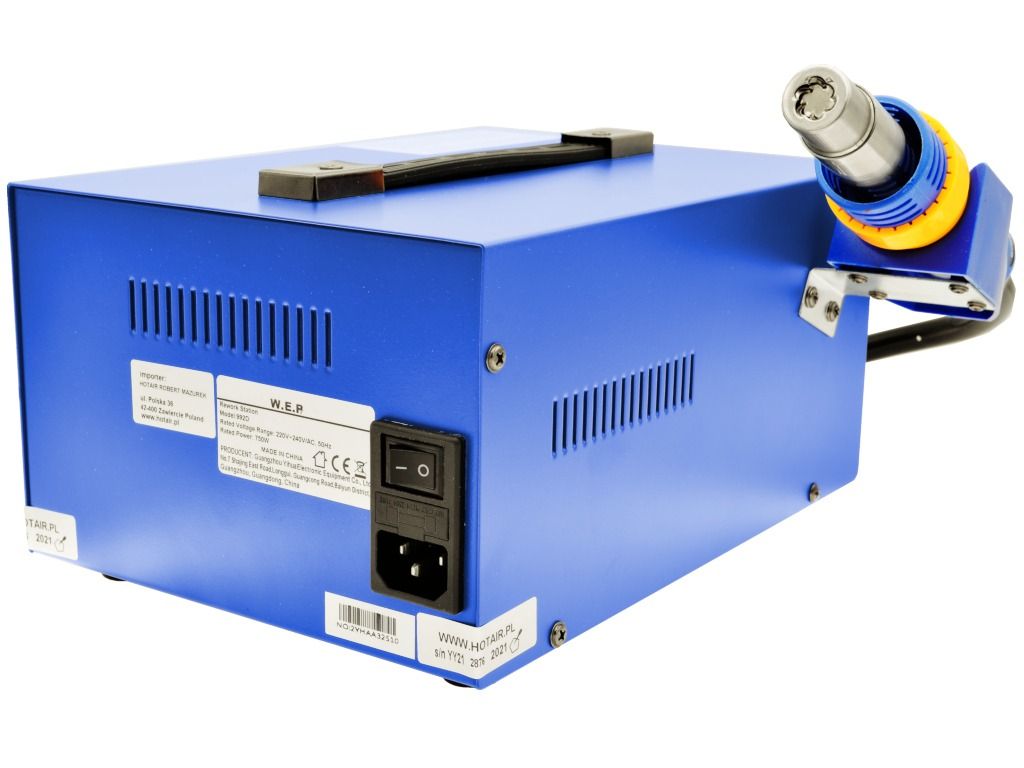

• Stacja lutownicza WEP 992D
• Podstawka pod kolbę hotair

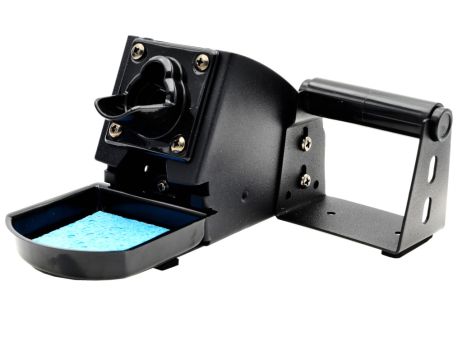

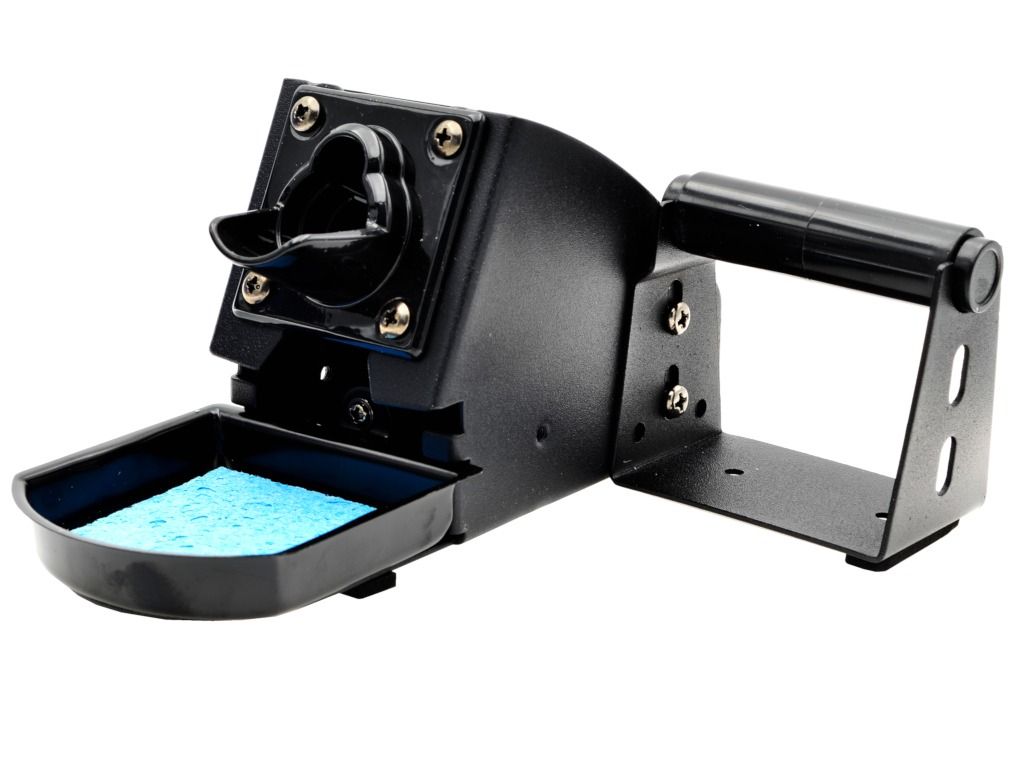

• Podstawka pod kolbę grotową wraz z czyścikiem

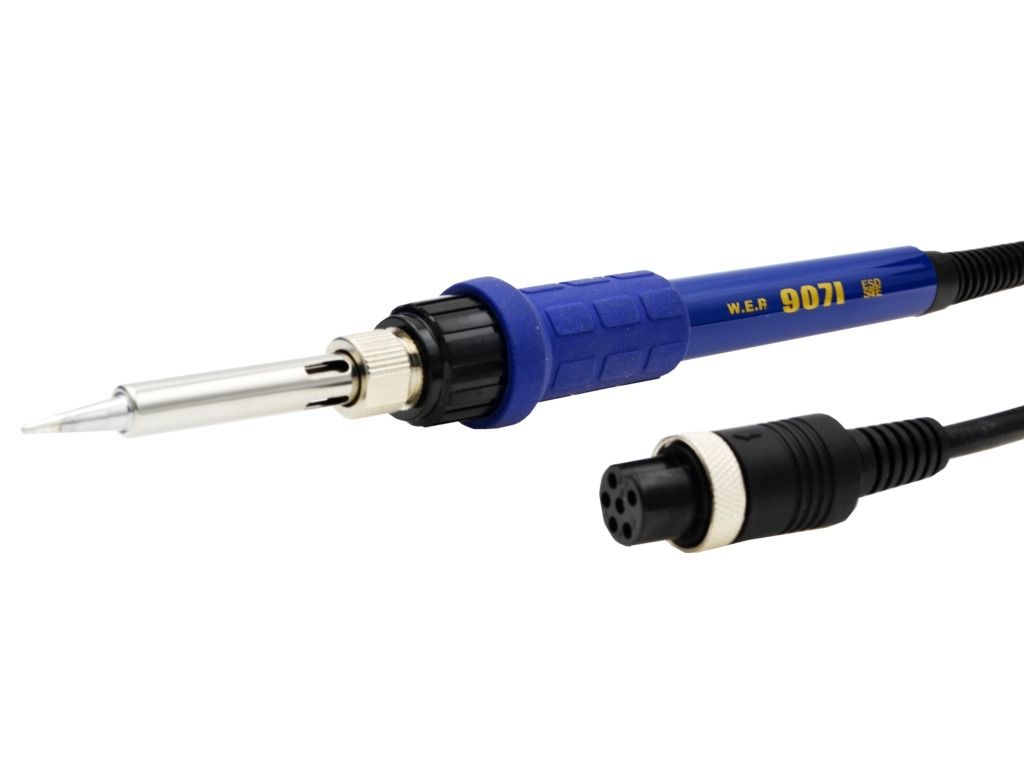

• Kolba grotowa 907I z grotę stożkowym T-B
• Przewód zasilania

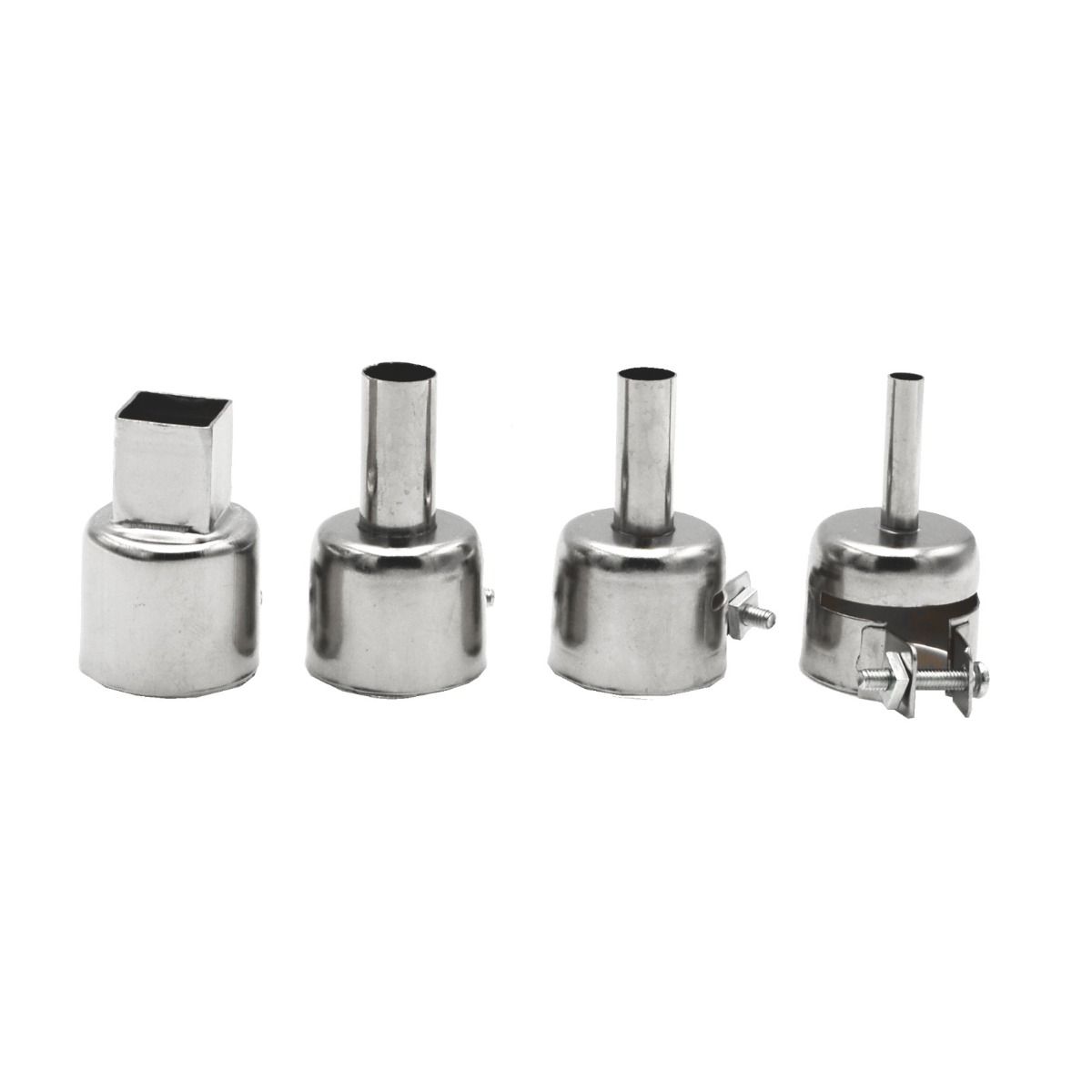

Dysze hotair:

• Dysza okrągła o średnicy 4.4 mm 1130
• Dysza okrągła o średnicy 7 mm 1196
• Dysza okrągła o średnicy 9 mm 1197
• Dysza kwadratowa 12x12 mm 1313
• Chwytak do podnoszenia układów IC - 1szt

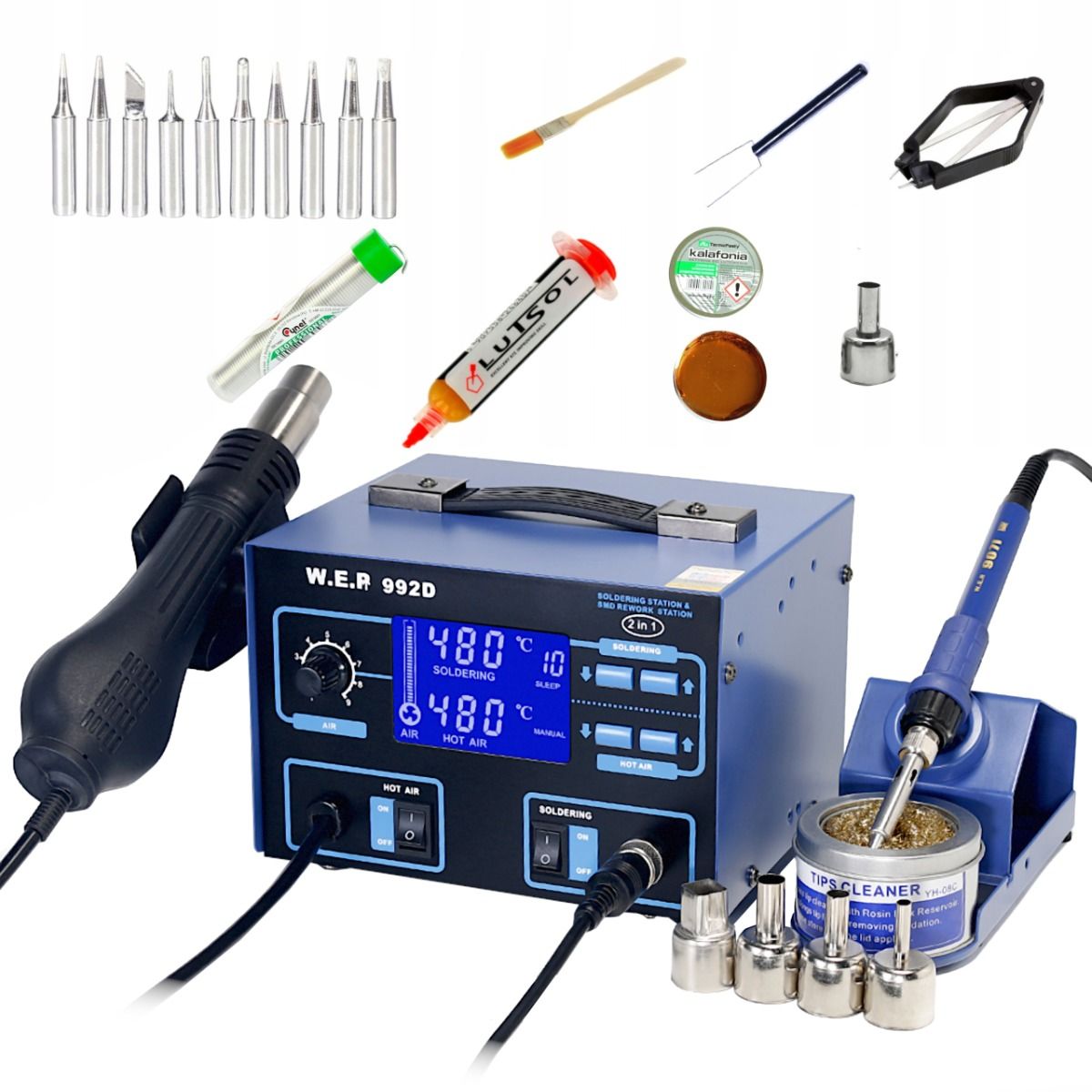

+DODATKI

1. Pędzel do rozprowadzania topników po płytach PCB
2. Cyna z topnikiem w fiolce 1mm 14g PB Free
3. Topnik Flux 223 do SMD i BGA
4. Ekstraktor ZD-150 do demontażu układów PLCC CLCS
5. Kalafonia 20g
6. Dysza Hotair okrągła

Zestaw grotów 900M

1. Grot STOŻEK T-I Silver śr 0.2 mm
2. Grot STOŻEK T-B Silver śr 0.5 mm
3. Grot ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. Grot ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. Grot ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. Grot ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. Grot ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. Grot ŚCIĘTY T-1C Silver śr 1.0 mm
9. Grot ŚCIĘTY T-2C Silver śr 2.0 mm
10. Grot ŚCIĘTY T-3C Silver śr 3.0 mm
