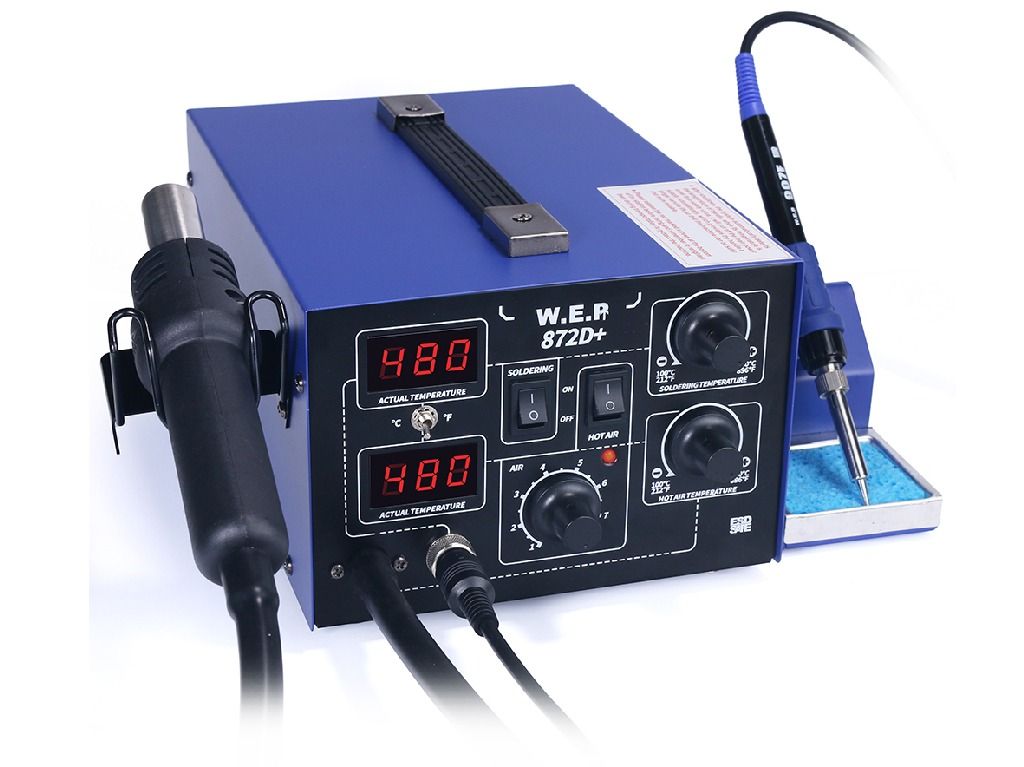

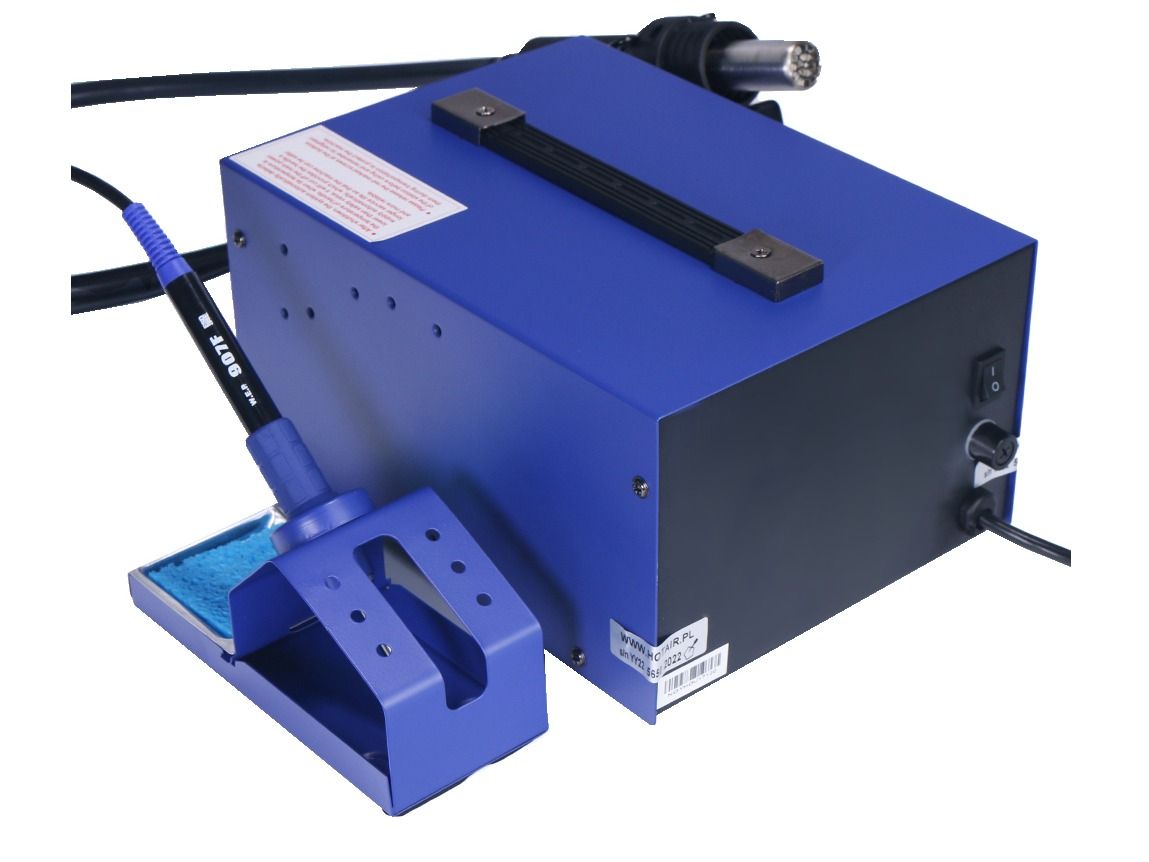

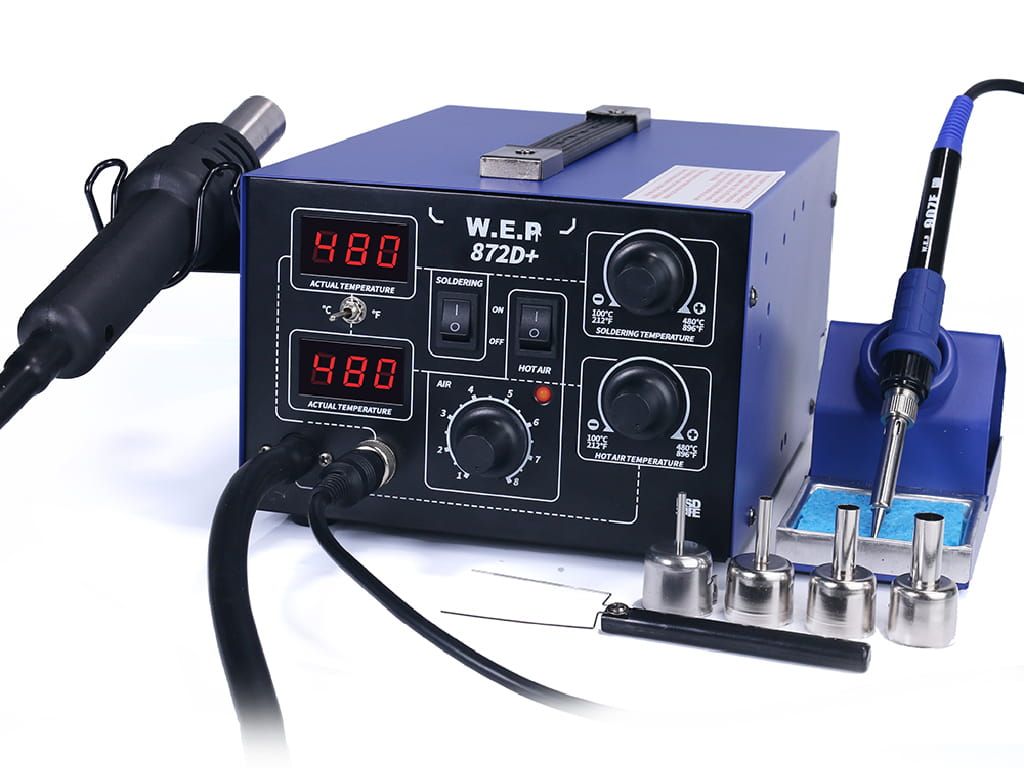

Stacja lutownicza Hotair WEP 872D+ 2w1 na kompresorze

Stacja lutownicza WEP 872D+ to wielofunkcyjne urządzenie warsztatowe typu 2w1, łączące w jednej obudowie zaawansowaną lutownicę na gorące powietrze (Hot-Air) oraz mocną kolbę grotową o mocy szczytowej 75W. Urządzenie zostało zaprojektowane z myślą o profesjonalnych serwisach elektroniki, technikach GSM oraz laboratoriach. Pozwala na jednoczesne lub niezależne prowadzenie prac montażowych i demontażowych dla komponentów przewlekanych (THT) oraz powierzchniowych (SMD, BGA, IC). Konstrukcja stacji opiera się na wydajnym transformatorze oraz mikroprocesorowym sterowaniu PID, co gwarantuje pełną stabilność termiczną i bezpieczeństwo obsługiwanych układów.

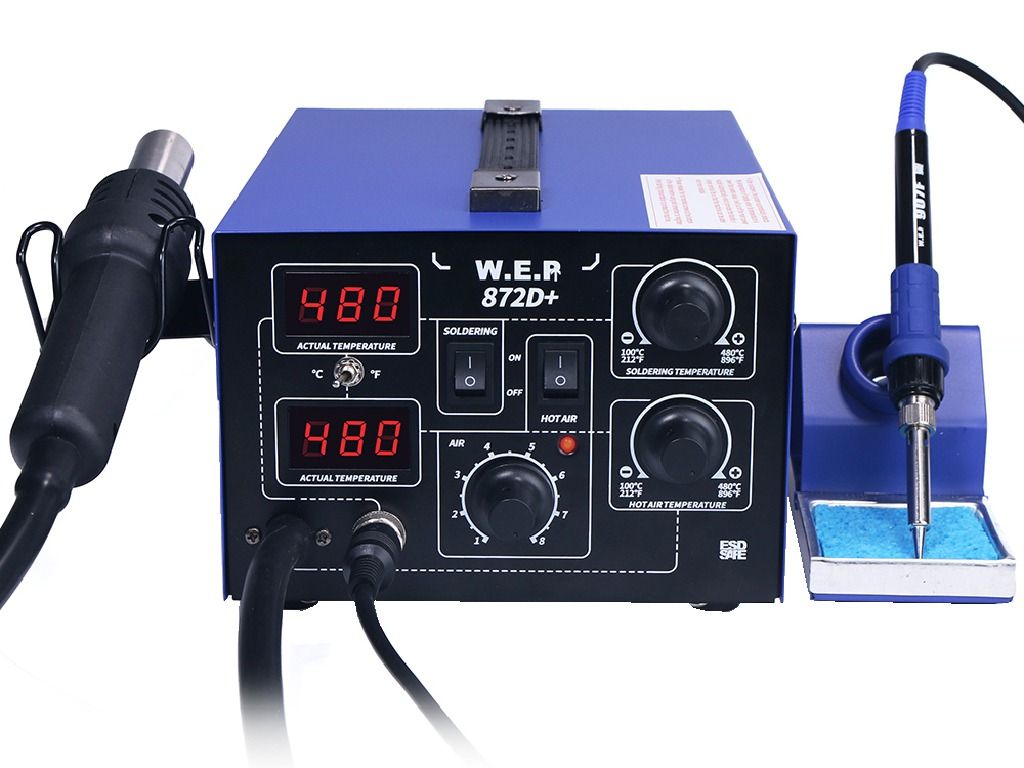

Podwójny system wyświetlaczy LED i technologia PID

Stacja WEP 872D+ oferuje w pełni realny, rzeczywisty odczyt temperatury w czasie rzeczywistym zarówno dla kolby hot-air, jak i dla kolby grotowej. Wartości te są prezentowane na dwóch niezależnych, jasnych wyświetlaczach LED. Zaawansowany algorytm cyfrowej stabilizacji temperatury PID na bieżąco monitoruje parametry pracy i koryguje moc dostarczaną do elementów grzejnych, reagując błyskawicznie na wahania temperatury wywołane kontaktem z masą chłodzącą płytki PCB.

Bezpieczeństwo ESD Safe i automatyczne chłodzenie

Urządzenie w pełni spełnia rygorystyczne normy ochrony antyelektrostatycznej ESD Safe, co eliminuje ryzyko uszkodzenia wrażliwych struktur półprzewodnikowych prądami błądzącymi lub ładunkami statycznymi. Rezystancja uziemienia grotówki wynosi $\le 2\,\Omega$, a potencjał uziemienia $\le 2\,\text{mV}$. Kluczową funkcją ochronną jest zintegrowany system automatycznego chłodzenia. Po zakończeniu pracy z gorącym powietrzem i wyłączeniu dedykowanego włącznika, stacja kontynuuje nadmuch aż do bezpiecznego obniżenia temperatury grzałki, co drastycznie wydłuża żywotność elementu grzejnego i zapobiega przypadkowym oparzeniom.

Specyfikacja modułu Hot-Air (Gorące powietrze)

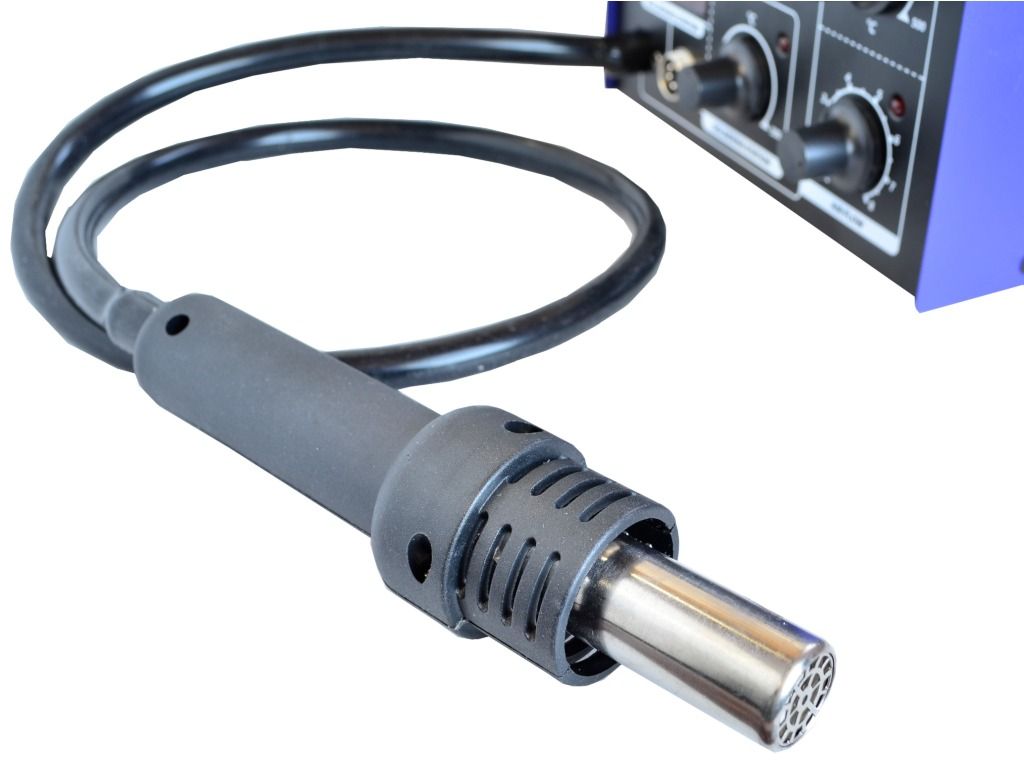

Moduł gorącego powietrza oparty jest na trwałej pompie z membraną spiralną (kompresorze) o mocy 18W, która generuje stabilny, liniowy strumień powietrza o wydajności do 24 l/min i ciśnieniu 0,032 MPa. Kolba wyposażona jest w spiralną grzałkę osadzoną na ceramicznym rdzeniu, zintegrowaną z precyzyjną termoparą typu K oraz izolacją mikową. Płynna regulacja temperatury w zakresie 100–480°C oraz siły nadmuchu odbywa się za pomocą wygodnych potencjometrów jednoobrotowych. Konstrukcja pozwala na montaż ponad 50 kompatybilnych typów dysz.

Specyfikacja mocnej kolby grotowej 907F

Kolba grotowa WEP 907F (w kolorze żółto-niebieskim) charakteryzuje się mocą znamionową grzałki metalowej 50W, która podczas rozgrzewania osiąga moc szczytową 75W (chwilowy pik rozruchowy może wynosić do 140W). Zapewnia to bezproblemową pracę na trudnych, wielowarstwowych laminatach oraz polach bezołowiowych. Zakres temperatur roboczych wynosi 100–480°C ze stabilnością na poziomie $\pm 2^\circ\text{C}$. Kolba łączy się ze stacją za pomocą solidnego, 5-pinowego złącza skręcanego oraz elastycznego przewodu o długości $\ge 100\,\text{cm}$. System obsługuje uniwersalny i ekonomiczny standard wymiennych grotów serii 900M (dostępnych ponad 90 profili roboczych, w tym groty typu mini-fala do układów SMD).

Parametry techniczne urządzenia:

• Napięcie zasilania: 230 V AC $\pm 10\%$ / 50 Hz

• Zasilanie elektroniki wewnętrznej: Transformatorowe

• Moc szczytowa całkowita urządzenia: 700 W

• Stabilizacja temperatury: Cyfrowa PID (mikroprocesorowa)

• Prezentacja danych: Podwójny wyświetlacz LED (oddzielny dla Hot-Air i Grota)

• Skala temperatury: °C lub °F (możliwość wyboru)

• Zabezpieczenie antyelektrostatyczne: System ESD Safe

• Długość głównego kabla zasilającego: $\le 130\,\text{cm}$

• Wymiary stacji bazowej: 255 × 190 × 137 mm (dł. × szer. × wys.)

• Waga całkowita urządzenia: 3,35 kg

Moduł Gorącego Powietrza (Hot-Air):

• Zakres temperatur: 100°C – 480°C

• Źródło nadmuchu: Pompa z membraną spiralną (kompresor 18W)

• Maksymalny przepływ powietrza: 24 l/min

• Generowane ciśnienie max: 0,032 MPa

• Konstrukcja grzałki: Spiralna na rdzeniu ceramicznym, izolacja mikowa, termopara typu K

• Długość przewodu kolby Hot-Air: ok. 90 cm

Moduł Kolby Grotowej (Model 907F):

• Zakres temperatur: 100°C – 480°C

• Pobór mocy szczytowy: 75 W (znamionowy grzałki: 50W)

• Stabilność temperatury: $\pm 2^\circ\text{C}$

• Napięcie zasilania grzałki: 24 V AC

• Rezystancja uziemienia grotu: $\le 2\,\Omega$

• Potencjał uziemienia grotu: $\le 2\,\text{mV}$

• Typ złącza: Wtyczka 5-pin, długość przewodu $\ge 100\,\text{cm}$

• Kompatybilne groty: Seria 900M

Zawartość profesjonalnego zestawu:

1. Stacja bazowa 2w1 WEP 872D+

2. Kolba grotowa 907F z zamontowanym uniwersalnym grotem startowym typu T-B

3. Kolba gorącego powietrza (Hot-Air) ze zintegrowanym przewodem

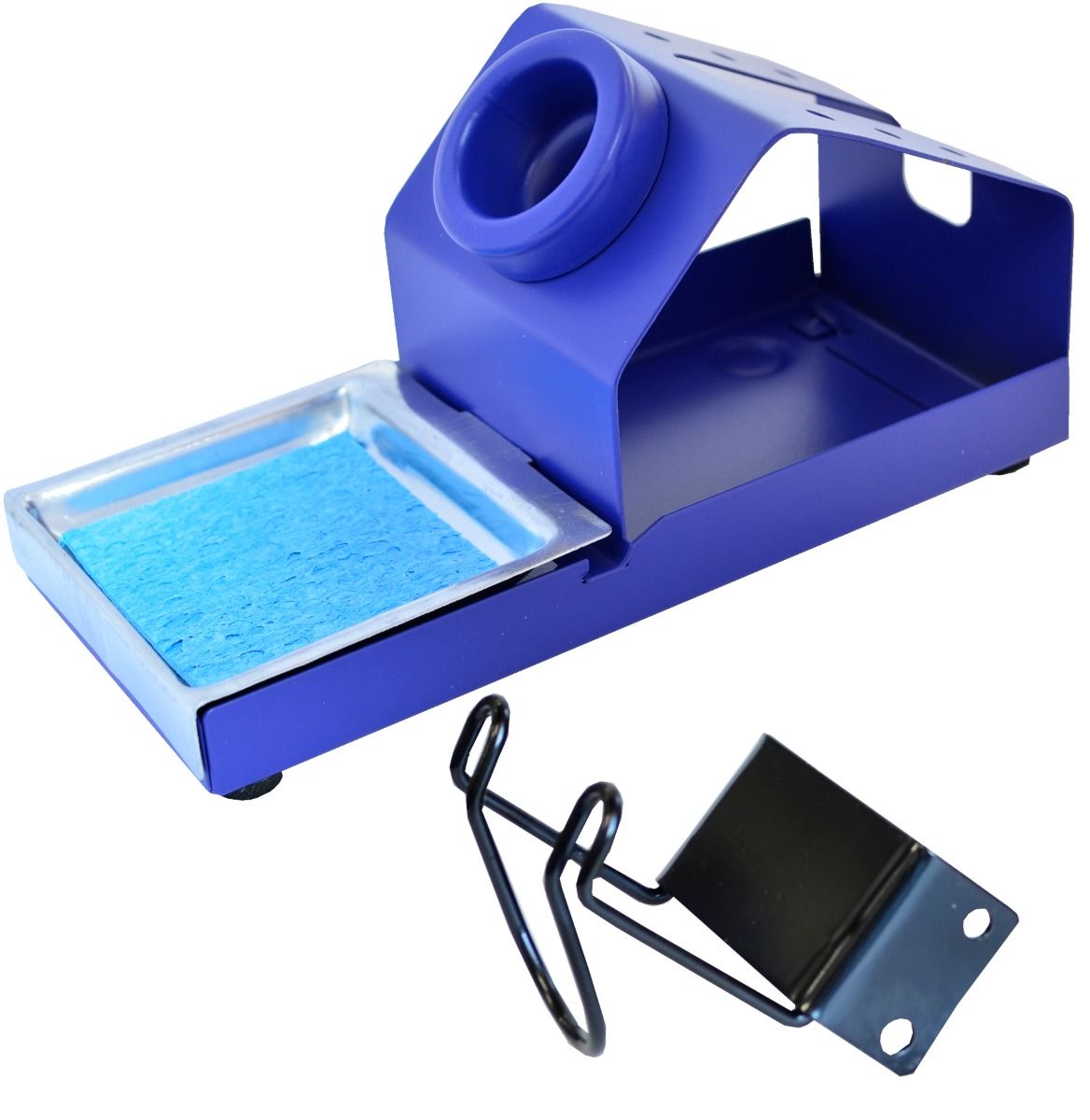

4. Dedykowany, montowany do obudowy uchwyt na kolbę hot-air

5. Ciężka podstawka pod kolbę grotową wraz z gąbką celulozową do czyszczenia końcówek na mokro

6. Antystatyczny chwytak igiełkowy (pęseta podnośnik) wykonany z tworzywa ESD, ułatwiający demontaż układów scalonych i BGA

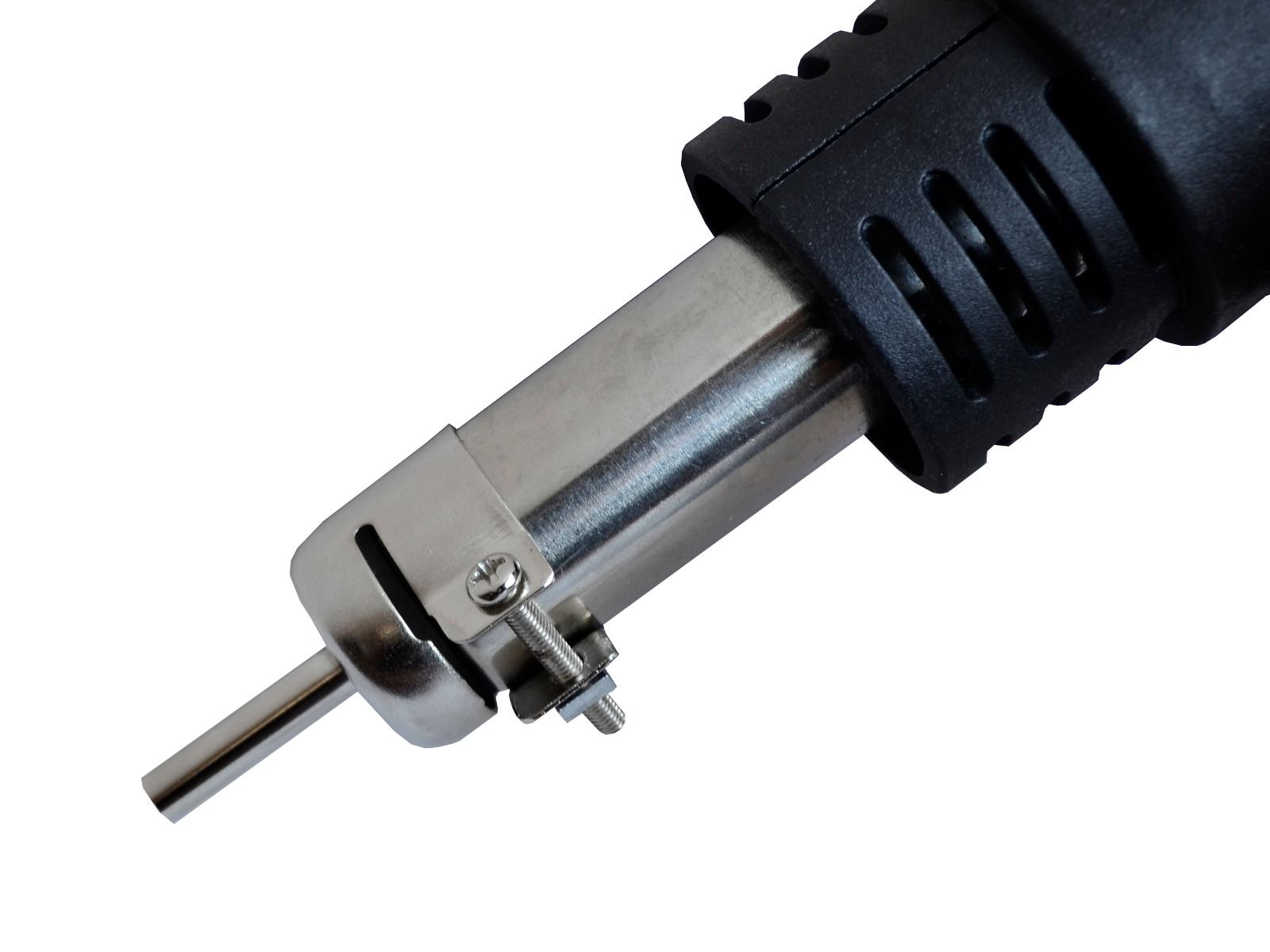

7. Zestaw 4 dysz hot-air:

   • Dysza okrągła o średnicy 2,5 mm (model 1124)

   • Dysza okrągła o średnicy 4,4 mm (model 1130)

   • Dysza okrągła o średnicy 8,0 mm (model 1195)

   • Dysza okrągła o średnicy 9,0 mm (model 1197)

8. Główny kabel zasilający

9. Instrukcja obsługi w języku polskim

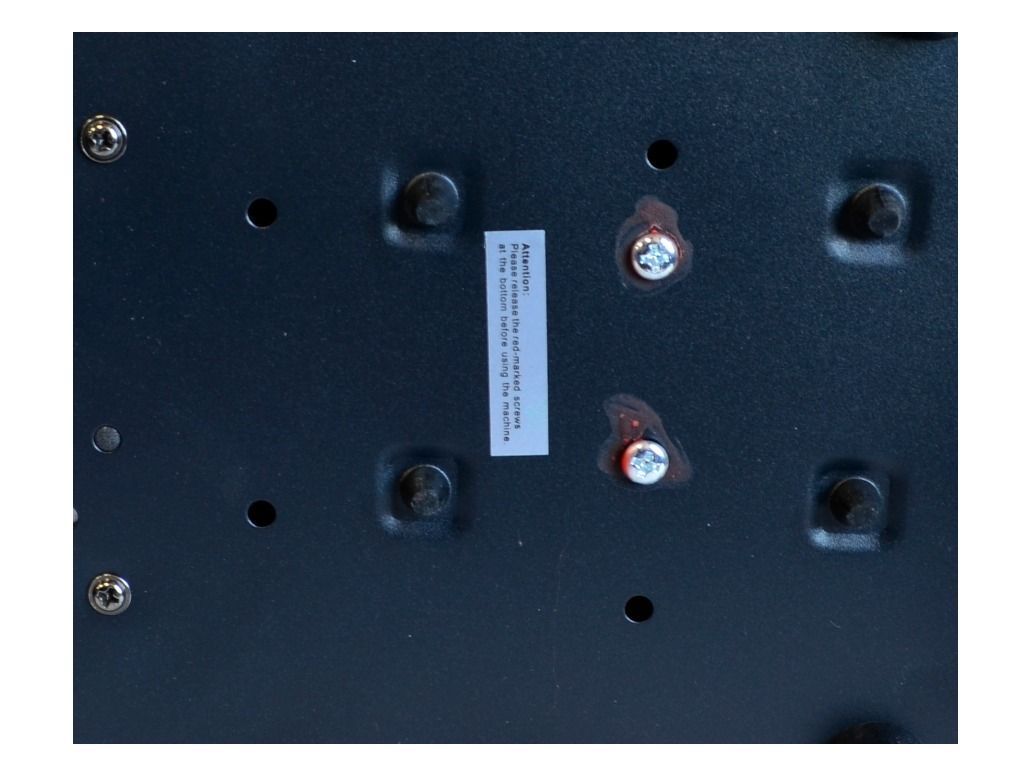

Ważna informacja przed pierwszym uruchomieniem: Na spodzie obudowy stacji lutowniczej znajdują się czerwone śruby transportowe, które sztywno blokują kompresor. Należy je bezwzględnie odkręcić przed podłączeniem urządzenia do zasilania, aby uniknąć uszkodzenia pompy membranowej.
