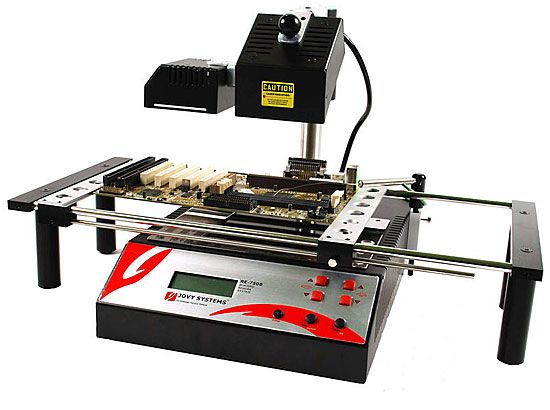

Stacja Lutownicza BGA na podczerwień Jovy RE 7500 ze stolikiem

Stacja lutownicza Jovy RE-7500 to lutownica na podczerwień (Infrared).  Jovy RE-7500
stosowana jest przy procesach lutowniczych takich układów jak SDM, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA itd.

UWAGA Nowość dodatki w zestawie za 570zł

• 1 szt. Uchwyt do dużych płyt JV-LSU
• 2 szt. Uchwytów do małych płyt JV-SSU
• Komplet zasłon promiennika Upper Heater Reflector JV-URS

Układy mogą być montowane w technologi ołowiowej, jak i bezołowiowej.

Jeżeli układy są obudowane w różnego rodzaju plastiki w trakcje procesu lutowniczego, mogą ulegają uszkodzeniu, przysmażeniu, dzięki wykorzystaniu ciemnej podczerwieni (dark infrared) przez RE-7500, problem ten nie występuje.

Stacja lutownicza Jovy RE-7500 posiada doskonałe rozwiązania techniczne, wysoką funkcjonalność, przy prostej obsłudze, dzięki  użyciu tej lutownicy łatwo i szybko zostanie podniesiona wydajność i jakość  wykonywanych napraw.

Oficjalny dystrybutor na terenie Polski - TOWAR NA STANIE MAGAZYNOWYM - Natychmiastowa wysyłka lub odbiór osobisty

UWAGA w zestawie z urządzeniem znajduje się program do obsługi urządzenia lutowniczego przez komputer wraz z pełną możliwością wgrywania profili oraz ich edycji, a także tworzenia nowych.

RE-7500 Cechy:

• Stosowana przy różnych rodzajach elementach jak SDM, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA oraz wszystkie układy BGA... itp.
• Zalecana przy wymianach plastykowych części, PTH, gniazda, złączki, łącza i metalowe osłony.
• Stacja RE-7500wykonuje :
  • Podgrzewanie wstępne (Pre-Heating)
  • Wygrzewanie (Re-Flow),
  • Schładzanie (Cooling), do temperatury pomieszczenia.
• Każdy etap procesu lutowniczego jest osiągany zgodnie z nastawionym programem.
• Lutowanie stacją na podczerwień IR nie wpływa na inne elementy w układzie.
• RE-7500 wyposażona jest w czujnik pomiaru temperatury, dzięki temu proces lutowniczy jest bardzo precyzyjny
• Chwytak podciśnieniowy, umożliwiający bezpieczne i precyzyjne  usuwanie,umieszczanie elementów elektronicznych, niezależnie od temperatury
• Podczerwień wyposażona jest w solidną, stabilną, precyzyjną podstawę do umiejscowienia serwisowych elementów.
• Ręczne lub automatyczne ustawianie profili chłodzenia, w celu zachowania wysokich standardów procesów chłodzenia PCB
• Stosując stację RE 7500 masz gwarancję równomiernego, jednolitego rozprowadzenia temperatury
• RE-7500 posiada pełną programowalną i automatyczną kontrolę procesów lutowniczych.
• Używając RE-7500 masz gwarancję, że układ otrzyma tyle energii ile jej zaprogramujesz w odpowiednim miejscu i położeniu
• Stacja posiada dowolnie programowalne profile pracy
• Możesz w czasie rzeczywistym na ekranie komputera monitorować proces lutowniczy
• Wykorzystując stacje na podczerwień unikamy przegrzania, czy niedogrzania punktów, zdmuchnięcia kulek BGA z elementu, jakie by mogły powstać, stosując stacje na gorące powietrze hotair
• RE-7500 jest optymalną stacją do naprawy kulek BGA
• Stacja lutownicza RE-7500 umożliwia precyzyjne pozycjonowanie elementów dzięki laserowemu wskaźnikowi
• Elementy grzejne produkcji Niemieckiej

Przykłady zastosowań lutownicy:

• W średnich i dużych serwisach elektronicznych.
• W telefonii komórkowej GSM i w innych systemach radiowych
• Naprawa PDA, Palmtopy, notebooki i płyty głównych.
• Urządzenia sieci LAN
• Naprawa konsol do gier
• Telewizorów
• Inne urządzenia elektroniczne

JOVY System to:

1. Dzięki szybkiemu portowi USB błyskawiczne prześlesz dane, w celu pełnej kontroli procesów lutowniczych.
2. Rzeczywisty kontrola temperatury i czasu.
3. Graficzne przedstawienie procesu lutowniczego, z możliwością archiwizacji i wydruku.
4. Możliwości wyświetlania temperatury w °C/ °F
5. Użytkownik ma możliwość tworzenia nowych programów pracy.
6. Pełna kontrola nad ustawieniami ( czasem uśpienia, alarmami, itp.)
7. Możliwość przywrócenia ustawień fabrycznych
8. Umożliwia ściąganie programów pracy i wgrywanie ich do stacji

Kupując stacje RE-7500 otrzymujesz w komplecie

Uchwyt do duzych płyt JV-LSU
	W trakcie procesu lutowniczego korzystamy ze stolika  X-Y Table, na mim umieszczamy płyty PCB, jeżeli płyta jest cienka to wymaga podparcia od środka np. w w konsolach X-box. Podpórka posiada cztery punkty podparcia płyty, które można regulować lub usunąć jeśli to konieczne. 1 szt. Uchwyt do duzych płyt JV-LSU
Uchwyt do małych płyt JV-SSU
	W trakcie procesu lutowniczego korzystamy ze stolika  X-Y Table, na mim umieszczamy płyty PCB, jeżeli nie możemy chwycić płytę PCB np. płyta ma nieregularne kształty, wtedy posiłkujemy się dodatkowymi uchwytami. 2 szt. Uchwytów do małych płyt JV-SSU
Komplet zasłon promiennika górnego Upper heater
	Zasłona promiennika stosowana jest w celu zmniejszenia powierzchni ogrzewania, tym samym ochraniamy elementy elektroniczne, które nie powinny brać udziału w procesie lutowniczym.   Komplet zasłon promiennika (Upper heater) rozmiar: 20x20mm 30x30mm 40x40mm
Galeria

Dane techniczne:

• Moc górnej lampy: 300W
• Moc podgrzewacza: 600W
• Maksymalna szerokość płyty 350x450mm
• Zasilanie: 230V

Komplet zawiera:

• Stacja lutownicza JOVY RE-7500
• Termopara do pomiaru temperatury
• Chwytak do podnoszenia elementów z 5 silikonowymi końcówkami
• Stolik lutowniczy Jovy
• Taśma jovy
• Oprogramowanie
• Okres gwarancyjny 24ms
• 1 szt. Uchwyt do duzych płyt JV-LSU
• 2 szt. Uchwytów do małych płyt JV-SSU
• Komplet zasłon promiennika

Instrukcja Jovy RE-7500
