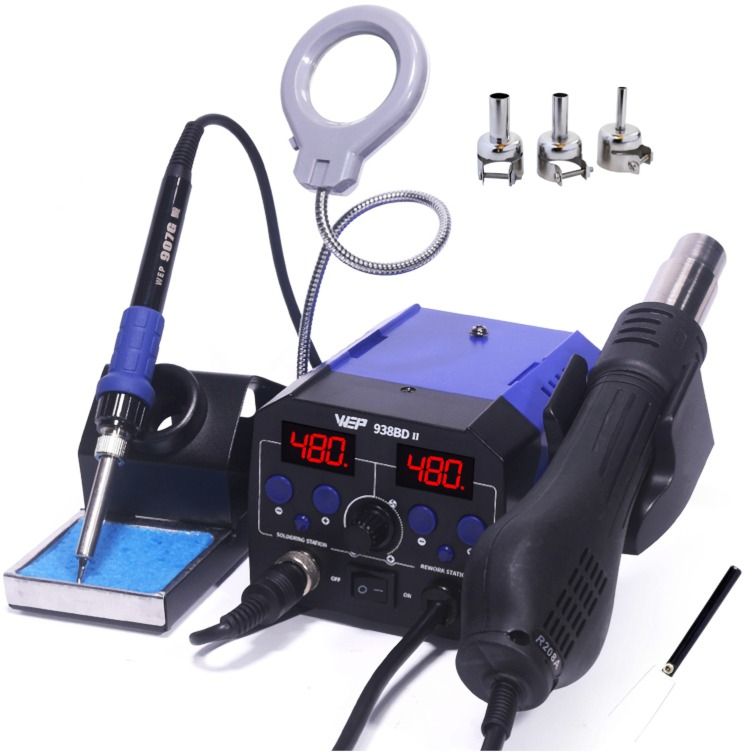

Stacja lutownicza 2w1 HOTAIR WEP 938BD-II 740W Lampo lupa

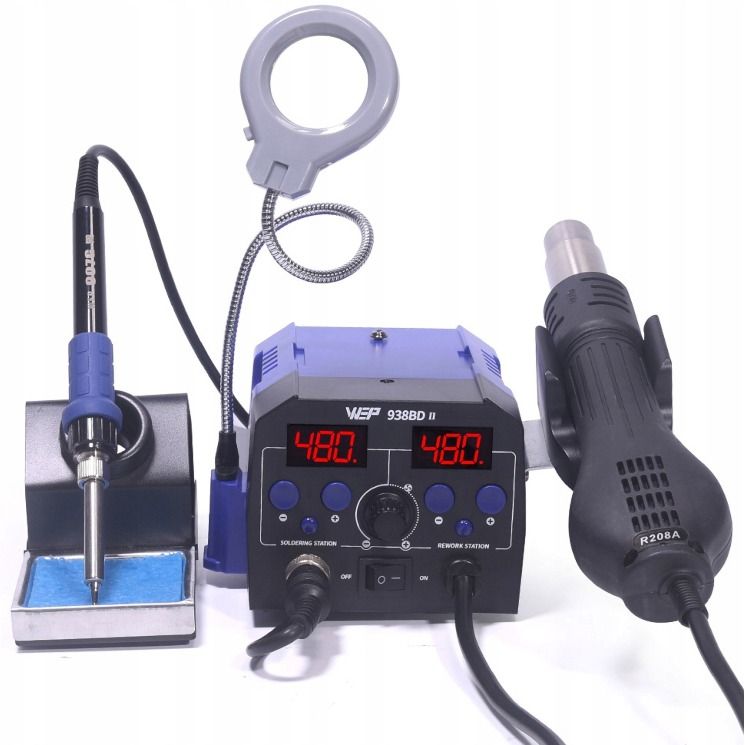

Stacja lutownicza WEP 938BD-II (będąca rozwinięciem i aktualną wersją flagowej serii) to nowoczesne, kompaktowe i wszechstronne urządzenie warsztatowe typu 2w1. Łączy w jednej obudowie zaawansowaną lutownicę na gorące powietrze (Hot-Air) oraz kolbę grotową współpracującą z najpopularniejszym standardem grotów 900M. Urządzenie zostało zaprojektowane z myślą o wymagających technikach serwisowych, laboratoriach elektronicznych oraz zaawansowanych hobbystach. Przemyślana konstrukcja umożliwia całkowicie niezależną pracę obu modułów lutowniczych, a unikalny zintegrowany system oświetlenia z lupą drastycznie podnosi komfort montażu miniaturowych komponentów SMD i BGA.

Cyfrowa stabilizacja PID i podwójny odczyt LED

Urządzenie wykorzystuje zaawansowany mikroprocesor z algorytmem cyfrowej kontroli temperatury PID. System ten na bieżąco monitoruje parametry pracy elementów grzejnych i koryguje moc w czasie rzeczywistym, co gwarantuje stabilność termiczną na poziomiw 1°C. Aktualne oraz rzeczywiste wartości temperatur dla modułu gorącego powietrza i kolby grotowej są prezentowane jednocześnie na dwóch czytelnych, niezależnych wyświetlaczach cyfrowych LED, co daje pełną kontrolę nad procesem lutowniczym.

Wydajny moduł Hot-Air z technologią ochrony grzałki

Kolba gorącego powietrza została wyposażona w nowoczesny, bezszczotkowy wentylator o miękkim starcie umieszczony bezpośrednio w rączce kolby. Zapewnia to wyjątkowo cichą pracę, redukcję wibracji oraz stabilny, liniowy nadmuch. Sercem modułu jest potężna grzałka o mocy 700W nawinięta na ceramiczny szkielet i zabezpieczona miką, co eliminuje ryzyko zwarć obudowy. Kolba posiada standardowy wylot o średnicy 22 mm, zapewniając kompatybilność z ponad 80 rodzajami dysz dostępnych na rynku. Dołączone do zestawu specjalistyczne dysze posiadają boczne szczeliny bezpieczeństwa, które odprowadzają nadmiar cofanego powietrza przy niskim przepływie, skutecznie chroniąc grzałkę przed przegrzaniem i wydłużając jej żywotność.

Niezawodna kolba grotowa WEP 907G z funkcjami uśpienia i kalibracji

Moduł grotowy o mocy szczytowej 60W (moc znamionowa grzałki metalowej z zintegrowaną termoparą typu K wynosi 45W) zasilany jest bezpiecznym napięciem roboczym 24V AC. Kolba współpracuje z uniwersalnymi grotami typu 900M (w tym mini-fala do układów scalonych). Urządzenie oferuje zaawansowane funkcje cyfrowe, rzadko spotykane w tej klasie sprzętu:

• Cyfrowa kalibracja temperatury: Pozwala na programową korekcję wskazań stacji w przypadku naturalnego zużycia grotu lub zmiany jego geometrii.

• Inteligentna funkcja Sleep (Uśpienie): Po zadanym okresie bezczynności kolba grotowa automatycznie obniża temperaturę, co drastycznie redukuje zużycie prądu i zapobiega utlenianiu końcówki roboczej (funkcję można dezaktywować).

• Automatyczne schładzanie Hot-Air: Po odłożeniu kolby gorącego powietrza na dedykowany uchwyt, stacja automatycznie zbija temperaturę do bezpiecznego pułapu, po czym przechodzi w stan czuwania.

Zintegrowane stanowisko pracy: Lampa z lupą LED

Unikalnym wyróżnikiem modelu WEP 938BD-II jest wbudowana i zasilana bezpośrednio ze stacji bazowej lampa z lupą powiększającą o średnicy soczewki 35 mm. Zamontowana na giętkim, elastycznym ramieniu typu "gooseneck" pozwala na dowolne ukierunkowanie strumienia światła LED bezpośrednio nad naprawianą płytą PCB. Lampa posiada dedykowany, fizyczny włącznik na obudowie stacji, co umożliwia jej niezależne użytkowanie również przy wyłączonych modułach grzewczych.

Specyfikacja techniczna:

• Zasilanie główne: 230 V AC  50 Hz

• Moc całkowita urządzenia: 740 W

• Zabezpieczenie przed ładunkami: Konstrukcja spełniająca standardy bezpieczeństwa antystatycznego

• Sterowanie parametrami: Mikroprocesorowy kontroler PID

• Typ wskaźników: Podwójny wyświetlacz LED temperatury rzeczywistej

Moduł Gorącego Powietrza (Hot-Air):

• Źródło nadmuchu: Bezszczotkowy wentylator w kolbie

• Moc elementu grzejnego: 700 W (grzałka na szkielecie ceramicznym w osłonie mikowej)

• Zakres regulacji temperatur: 100°C – 480°C

• Stabilność temperatury: ±1°C

• Długość przewodu kolby Hot-Air: do 110 cm

• Średnica wylotu kolby: 22 mm (standard rynkowy)

Moduł Kolby Grotowej (Model 907G):

• Moc szczytowa: 60 W (moc znamionowa elementu grzejnego: 45 W)

• Napięcie zasilania grzałki: 24 V AC

• Zakres regulacji temperatur: 200°C – 480°C

• Stabilność temperatury (statyczna): $\pm 1^\circ\text{C}$

• Konstrukcja grzałki: Metalowa ze zintegrowaną termoparą typu K

• Rezystancja uziemienia grotówki: ≤ 2Ω

• Potencjał uziemienia grotówki: ≤ 2mV

• Długość przewodu kolby grotowej: 80 cm

• Standard montażu grotów: Seria 900M

Szeroki zakres zastosowań warsztatowych:

• Montaż i demontaż precyzyjnych komponentów powierzchniowych (SMD, BGA, PLCC, SOP, QFP).

• Klasyczne lutowanie przewlekane (THT) elementów elektronicznych.

• Profesjonalne spawanie tworzyw sztucznych (plastików) przy użyciu dysz specjalistycznych (np. typu BUT, żelazko).

• Obkurczanie przewodów i wężyków za pomocą koszulek termokurczliwych.

• Usuwanie starych powłok lakierniczych, rozpuszczanie spoiw, klejów i mas uszczelniających.

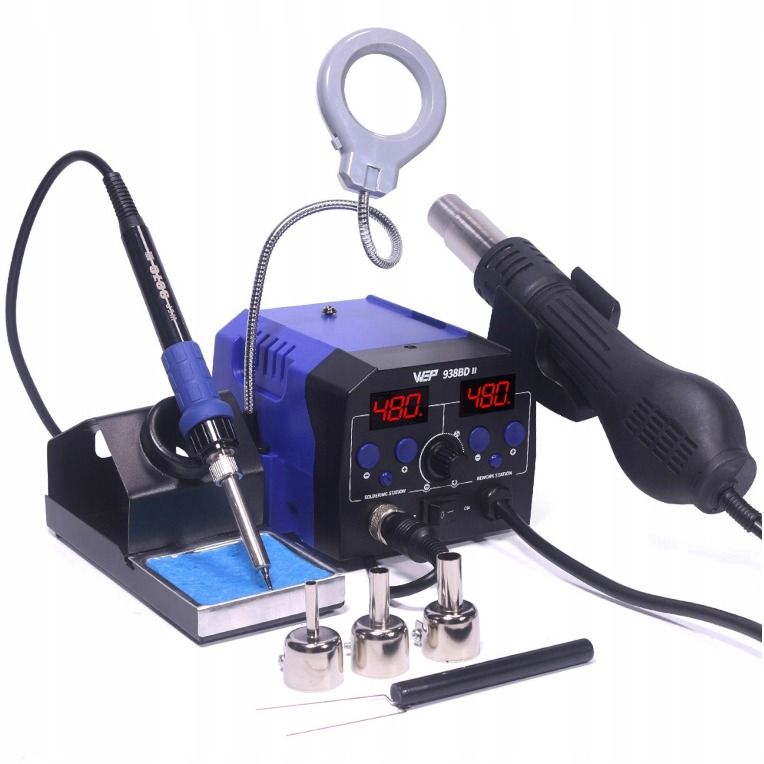

Zawartość profesjonalnego zestawu:

1. Stacja bazowa WEP 938BD-II

2. Kolba gorącego powietrza (Hot-Air) z elastycznym przewodem 110 cm

3. Uchwyt/podstawka na kolbę Hot-Air montowana do obudowy stacji

4. Kolba grotowa model WEP 907G wraz z zamontowanym uniwersalnym grotem serii 900M

5. Ciężka, stabilna podstawka pod kolbę grotową wraz z gąbką celulozową do czyszczenia końcówki na mokro

6. Lampa z lupą 35 mm na elastycznym ramieniu (zintegrowana ze stacją)

7. Antystatyczny chwytak igiełkowy (pęseta podnośnik) ESD do bezpiecznego podnoszenia gorących układów IC / BGA

8. Zestaw 3 wymiennych dysz Hot-Air z systemem bezpiecznych szczelin odprowadzających powietrze:

   • Dysza okrągła o średnicy 4 mm (do prac precyzyjnych i skupionego punktowo ciepła)

   • Dysza okrągła o średnicy 7 mm (do standardowych zastosowań na średnich komponentach)

   • Dysza okrągła o średnicy 9 mm (do równomiernego nagrzewania dużych obszarów PCB)

9. Instrukcja obsługi
