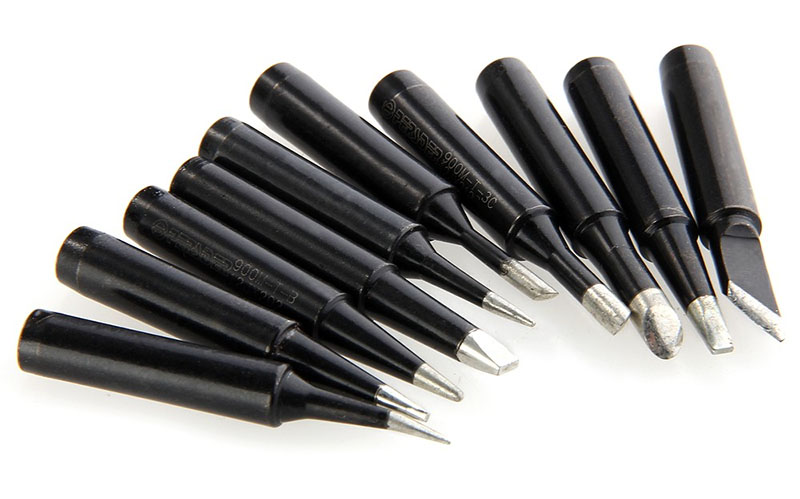

Rodzaje i zastosowanie grotów 900M
5 czerwca 2014
Ważne jest odpowiednie dobranie kształtu grotu do elementu lutowanego, dzięki temu uzyskujemy szybko pożądany efekt, a grot nadmiernie się nie zużywa.
Pasuje do modeli stacji lutowniczych:
- 936
- 936A Zhaoxin
- 936D Zhaoxin
- 868D Zhaoxin
- 937 PT Aoyue
- 937+ PT Aoyue
- 909 PT Aoyue
- 968 PT Aoyue
- 853K CT
- 803 PT Aoyue
- 738 PT Aoyue
- 768 PT Aoyue
- 852D+ WEP Yihua
- 898D WEP Yihua
- 852D WEP Yihua
- 853D+ WEP Yihua
- 853D WEP Yihua
- 853DA WEP Yihua
- 898D+ WEP Yihua
- 878A WEP Yihua
- 902A WEP Yihua
- 878D WEP Yihua
- 992D+ WEP
- 992DA+ WEP
- 995D+ WEP
- 995D WEP
- 942 WEP
- 937D+ WEP
- 937D WEP
- 936A+ WEP
- 899D WEP
- 898D WEP
- 898BD WEP
- 892D+ WEP
- 872D WEP
- 862DA+ WEP
- 862BD+ WEP
- 858AD WEP
- 853D5A WEP
- 852D+SE WEP

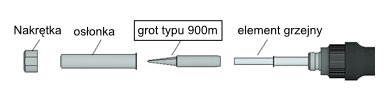

Schemat kolby lutowniczej:
Typu BC/C
Ma kształt ściętego ukośnie walca. Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.
Typu B
Wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.
Typu D
Ten typ ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.
Typu I
Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.
Jest najlepszy do lutowania mikro elementów, do naprawy, montażu wysokiej gęstości na przykład w telefonach komórkowych, itp.
Typu K
Typ K o kształcie jak nóż, umożliwia lutowanie na 3 sposoby: wąską powierzchnią, szeroką powierzchnią i punktowo. Stosowanych do lutowania w wąskich miejscach, do usuwania cyny z układów BGA, usuwania cyny z padów na płycie po układach BGA.
Typu H
Kształt J z przyciętą końcówką. Grot używany do przeciągania po końcówkach układu i poprawy łączeń mostkowych.
Typu R
Grot o kształcie śrubokrętu z rowkiem na końcówce. Nadaje się do usuwania ICS.
