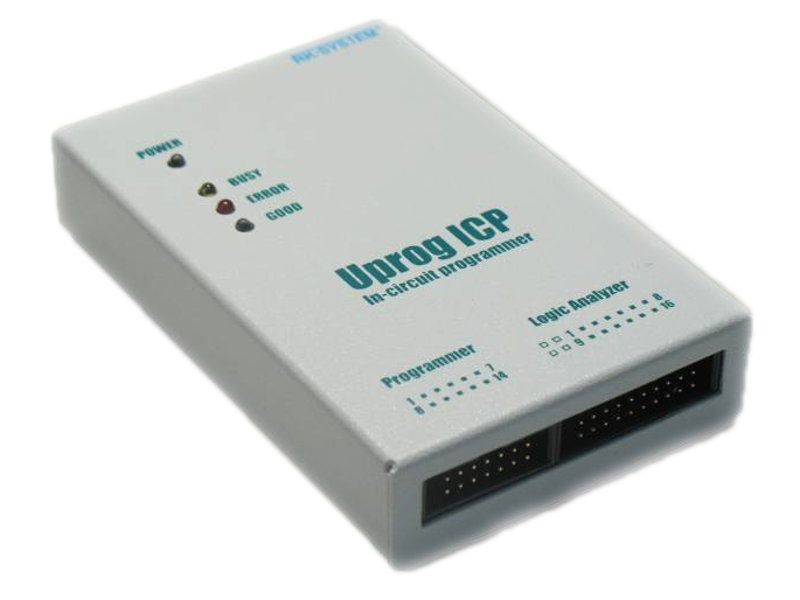

Programator Uprog ICP

Programator UPROG ICP / USB

Do programowania układów w systemie (ang. in-circuit). Programator zasilany tylko z portu USB. Do obsługi szerokiej gamy układów zasilanych z napięć od 1.8V do 5V a także wymagających wysokich napięć programujących do 14V.

Oprogramowanie sterujące do programatorów Uprog USB, skonstruowane tak aby obsługa była najbardziej intuicyjna.

Lista układów

Podstawowe cechy

• Programowanie układów w układzie (in-circuit)
• Obsługa USB 2.0 - tryb HighSpeed
• Zasilanie z portu USB - możliwość podłączenia zew. zasilacza 6V
• Krótkie czasy programowania dzięki mikroprocesorowi FPGA
• System zarządzania danych
• Funkcja pin check sprawdzająca poprawność styku między programatorem a układem
• Oprogramowanie dla systemów Windows 2000/XP/Vista/Win7/Win8 (systemy 32 i 64 bitowe)
• Rozmiary : 110mm x 70mm x 25mm
• diody sygnalizacyjne LED: Power, Busy, Error, Good

Rozszerzenia do Uprog ICP

• Ulogic - analizator stanów logicznych z funkcją generatora przebiegów cyfrowych (pattern generator
• Uprog ICP Programming - zastosowanie dodatkowej płyty z gniazdem ZIF

Programowanie w systemie - uprog ICP

Wyposażony w złącze 14 pinowe złącze - pozwala na programowanie układów w systemie. Obsługuje interfejsy typu: SPI, I2C, BDM, JTAG, 1 WIRE, 3 WIRE  oraz interfejsy w układach typu : 8051, AVR, ST72, PIC, MSP430

    Cechy złącza ICP

• regulowany poziom interfejsu programowania oraz napięcia programującego w zakresie: Vcc 1.8V - 5V, Vpp 5V - 14V
• możliwość zasilenia programowanego układu z programatora
• bardzo szybki transfer danych
• elastyczny sprzęg programatora z programowanym układem
• zabezpieczenie przeciwzwarciowe

System zarządzania danymi

Dzięki oprogramowaniu Uprog2 będą mogli Państwo tworzyć projekt z kilkoma różnymi zestawami danych dla każdego z układów. Poza tym do zestawu będą mogli państwo dołączyć opis tekstowy ? odnoszących się do konkretnych wersji bądź załączyć notkę, w której opiszą państwo instrukcje montaż
