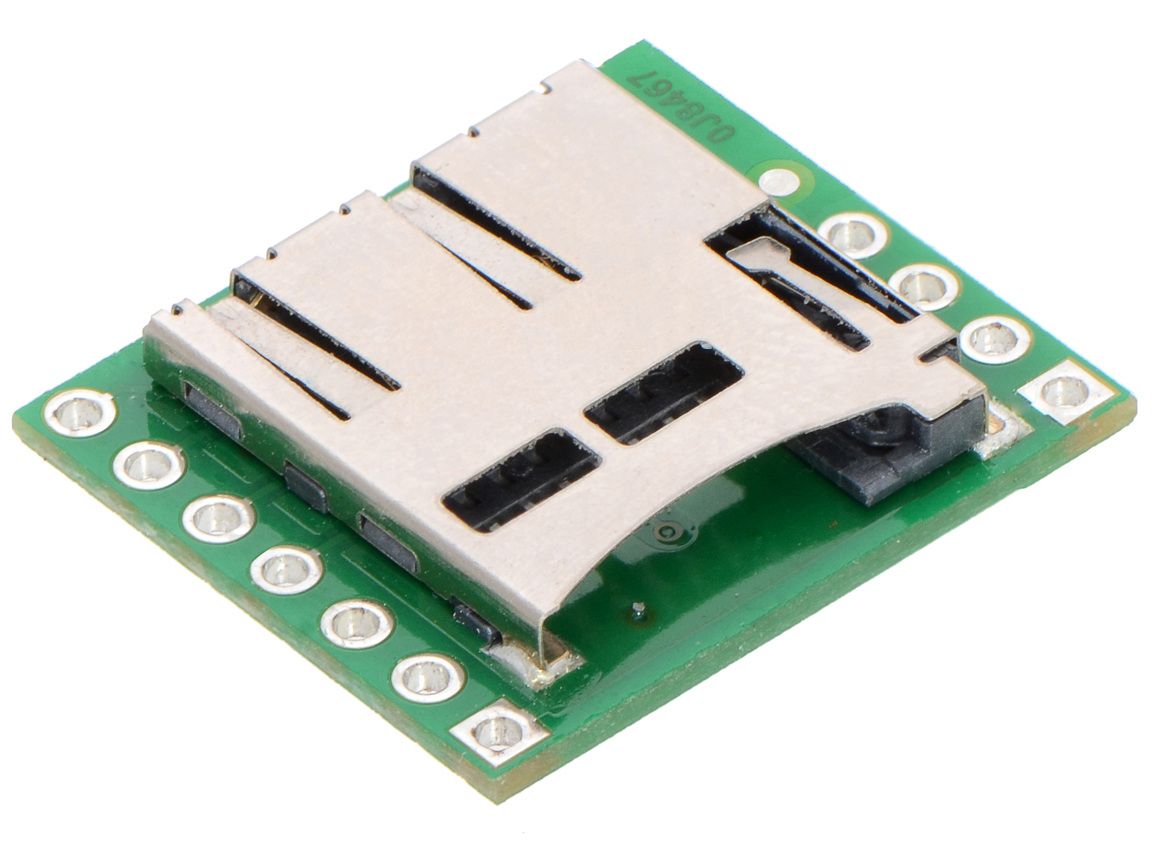

Moduł czytnika kart microSD - Pololu do Arduino
Moduł czytnika kart microSD firmy Pololu ze złączami goldpin - raster 2,54 mm do samodzielnego lutowania. Komunikuje się z płytką główną poprzez interfejs SPI, pracuje z napięciem 3,3 V.
Podłączenie
Karty SD komunikują się poprzez magistralę SPI. Większość mikrokontrolerów, w tym wykorzystane w Arduino AVRy, posiadają sprzętową kontrolę tego interfejsu. Funkcję poszczególnych wyprowadzeń zostały opisane w tabeli poniżej.
| Pin | Opis |
|---|---|
| GND | Masa modułu. |
| VDD | Napięcie zasilania od 2,7 V do 3,6 V - zgodne ze standardem kart micro SD. |
| CD | Detekcja karty. W przypadku braku karty pin jest w stanie niskim, gdy karta znajduje się w złączu wyprowadzenie zostaje odłączone (floating). |
|
DI CMD |
Dane wejściowe (MOSI) w trybie SPI. Linia komend (CMD) w trybie SD. |
|
DO DAT0 |
Dane wyjściowe (MISO) w trybie SPI. Linia danych bit 0 (DAT0) w trybie SD. |
|
SCL CLK |
Linia zegarowa (CLK) w trybie SP. Linia zegarowa (CLK) w trybie SD. |
|
CS DAT3 |
Wybór urządzenia (chip select) w trybie SPI. Linia danych bit 3 (DAT3) w trybie SD. |
|
- DAT1 |
Linia odłączona w trybie SPI. Linia danych bit 1 (DAT1) w trybie SD. |
|
IRQ IRQ |
Przerwanie w trybie SPI. Przerwanie w trybie SD. |
|
- DAT2 |
Linia odłączona w trybie SP. Linia danych bit 2 (DAT2) w trybie SD. |
Karty SD pracują z napięciami 3,3 V, dlatego też w celu połączenia z modułami 5 V, np. Arduino Uno, należy zastosować konwerter. W naszej ofercie znajdziesz również czytnik z wbudowanym konwerterem 5 V.
Specyfikacja
- Napięcie zasilania: 3,3 V
- Napięcie pracy wyprowadzeń: 3,3 V
- Komunikacja: magistra SPI
- Współpracuje ze standardową biblioteką Arduino SD library
- Wbudowane gniazdo na kartę pamięci microSD
- W zestawie znajduje się listwa goldpin do samodzielnego lutowania
- Wymiary płytki: 20,5 x 18,0 x 3,0 mm
- Masa: 1,3 g
Co w zestawie

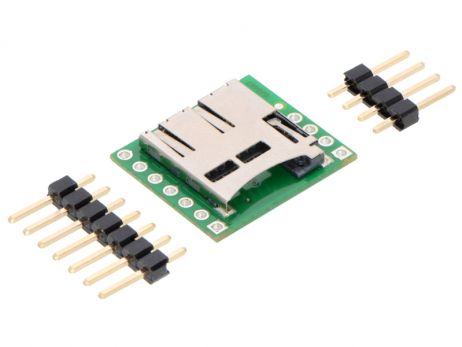

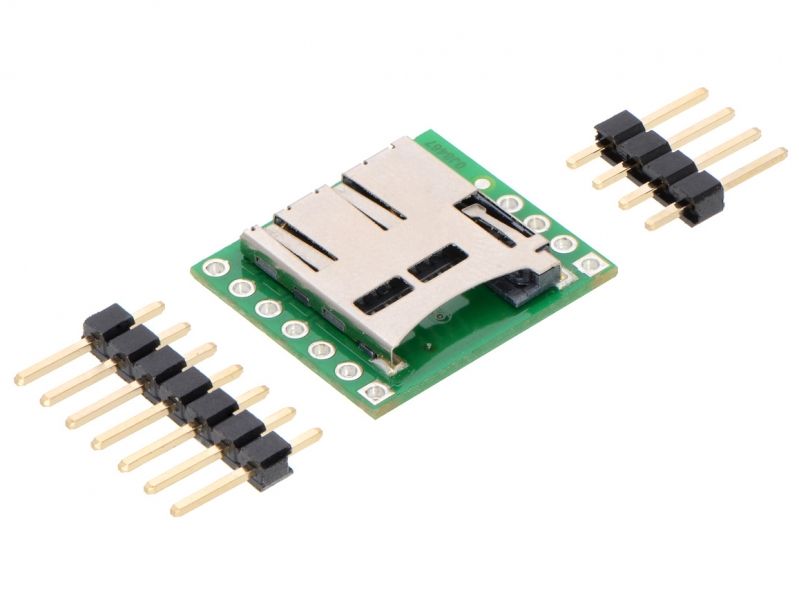

- Zestaw zawiera moduł i listwę goldpin do samodzielnego lutowania
Produkt kompatybilny z Arduino i Raspberry Pi
