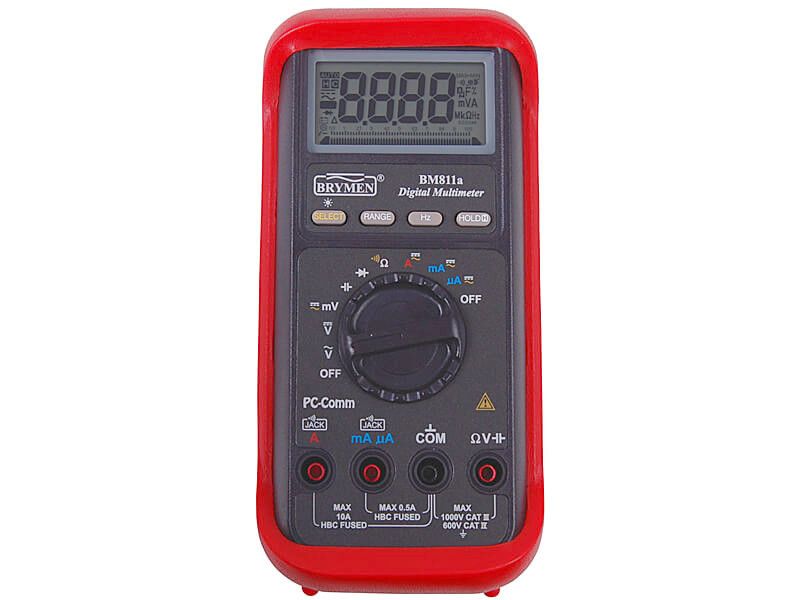

Miernik uniwersalny BRYMEN BM811s Multimetr z RS232

Cechy szczególne i funkcje specjalne

• Automatyczna/ręczna zmiana zakresów pomiarowych
• DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• Automatyczne rozładowanie pojemności badanego obwodu
• Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
• Komunikacja z komputerem PC za pomocą interfejsu USB
• Komunikacja z komputerem PC za pomocą złącza optycznego RS-232

POMIARY I DOKŁADNOŚCI
Współczynnik temperaturowy:
                nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
Dokładność:
                +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
Test ciągłości

Zakres min. wykrywalności R [?]	Zakres max. wykrywalności R [?]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
20	200	600	600



DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [?]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50m	0,01m	0,12	2	10M	44p	600	600
500m	0,1m	0,06	2	10M	44p	600	600
5	0,001	0,08	2	10M	16p	1450	1050
50	0,01	0,08	2	10M	16p	1450	1050
500	0,1	0,08	2	10M	16p	1450	1050
1000	1	0,08	2	10M	16p	1450	1050

NMRR - Współczynnik tłumienia sygnału nałożonego
             60dB lub więcej dla 50/60Hz +-0,1%
CMRR - Współczynnik tłumienia sygnału wspólnego
            120dB lub więcej dla 50/60Hz (Rs=1k ?)
ACV- napięcie przemienne

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [?]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50m	0,01m	0,5	3	50	60	10M	44p	600	600
500m	0,1m	0,5	3	50	60	10M	44p	600	600
5	0,001	0,5	3	50	60	10M	16p	1450	1050
50	0,01	0,5	3	50	60	10M	16p	1450	1050
500	0,1	0,5	3	50	60	10M	16p	1450	1050
1000	1	0,5	3	50	60	10M	16p	1450	1050
50m	0,01m	0,8	3	40	500	10M	44p	600	600
500m	0,1m	0,8	3	40	500	10M	44p	600	600
5	0,001	1,0	4	40	500	10M	16p	1450	1050
50	0,01	1,0	4	40	500	10M	16p	1450	1050
500	0,1	1,0	4	40	500	10M	16p	1450	1050
1000	1	1,2	4	40	500	10M	16p	1450	1050
50m	0,01m	0,5dB	?	500	20k	10M	44p	600	600
500m	0,1m	0,5dB	?	500	20k	10M	44p	600	600
5	0,001	3dB	?	500	20k	10M	16p	1450	1050
50	0,01	3dB	?	500	20k	10M	16p	1450	1050
500	0,1	3dB	?	500	20k	10M	16p	1450	1050
1000	1	?	?	500	20k	10M	16p	1450	1050

CMRR - Współczynnik tłumienia sygnału wspólnego
           60dB lub więcej dla DC do 60Hz (Rs=1k ?)
DCA - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,1u	0,2	4	150	500	0,63
5000u	1u	0,2	4	150	500	0,63
50m	0,01m	0,2	4	3,3	500	0,63
500m	0,1m	0,2	4	3,3	500	0,63
5	0,001	0,2	4	0,03	500	12,5
10	0,01	0,2	4	0,03	500	12,5

          10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
ACA - prąd przemienny

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,1u	0,6	3	50	60	150	500	0,63
5000u	1u	0,6	3	50	60	150	500	0,63
50m	0,01m	0,6	3	50	60	3,3	500	0,63
500m	0,1m	1,0	3	50	60	3,3	500	0,63
5	0,001	0,6	3	50	60	0,03	500	12,5
10	0,01	0,6	3	50	60	0,03	500	12,5
500u	0,1u	0,8	4	40	1k	150	500	0,63
5000u	1u	0,8	4	40	1k	150	500	0,63
50m	0,01m	0,8	4	40	1k	3,3	500	0,63
500m	0,1m	1,0	4	40	1k	3,3	500	0,63
5	0,001	0,8	4	40	1k	0,03	500	12,5
10	0,01	0,8	4	40	1k	0,03	500	12,5

         10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
Rezystancja

Zakres [?]	Rozdzielczość [?]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50	0,01	0,2	6	3	600	600
500	0,1	0,1	3	3	600	600
5k	0,001k	0,1	2	1,3	600	600
50k	0,01k	0,1	2	1,3	600	600
500k	0,1k	0,1	2	1,3	600	600
5M	0,001M	0,4	3	1,3	600	600
50M	0,01M	1,5	5	1,3	600	600

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50n	0,01n	0,8	3	600	600
500n	0,1n	0,8	3	600	600
5u	0,001u	1,0	3	600	600
50u	0,01u	2,0	3	600	600
500u	0,1u	3,5	5	600	600
9999u	1u	5,0	5	600	600

Dokładność dla kondensatorów warstwowych lub lepszych
Częstotliwość

Zakres [Hz]	Dokładność	Czułość	Funkcja
6-125k	0,01%+2c	300mV	mV
6-125k	0,01%+2c	2V	5V
6-20k	0,01%+2c	20V	50V
6-1k	0,01%+2c	80V	500V
6-1k	0,01%+2c	300V	1000V
6-125k	0,01%+2c	300mV	R, C, dioda
6-125k	0,01%+2c	10% zakresu	?A, mA, A

Test diod

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
<3,5VDC	0,8mA	2V	0,001V	1,0%+1c

Zabezpieczenie wejścia pomiarowego przeciążeniowe 600VDC/600VACrms
Producent Brymen

Zgodność z normami
                Kat. III 600VAC/300VDC
                Kat. IV 600VAC/300VDC
                Kat. IV 600V AC/DC
                Kat. III 1000V AC/DC
                UL3111-1 (1994)
                CSA C22.2 nr 61010-1-92
                PN-EN61010-1 (druga edycja)
Kompatybilność elektromagnetyczna
            PN-EN61326
            PN-EN55011
            PN-EN50082-1
            PN-EN61000-4-3
            PN-EN61000-4-2

Certyfikaty

• Oznakowanie CE (bezpieczeństwo i/lub EMC) 89/336/EEC CENELEC 73/23/EEC
• Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
• Ochrona przeciwprzepięciowa             6,5kV (1,2/50?s SURGE)

DANE OGÓLNE

Wyświetlacz
            Wyświetlacz LCD
                3 4/5 cyfry, maksymalne wskazanie 5000
                Próbkowanie:
                    5 razy/s
            Wskaźnik analogowy - Bargraf
                Liczba segmentów
                    52
                Próbkowanie
                    60 razy/s
            Podświetlenie wyświetlacza / skali
Zasilanie
        Bateryjne
            bateria 9V (006P, IEC6F22, NEDA1604)
            Sygnalizacja wyczerpania baterii poniżej napięcia ok. 7V
        Automatyczne wyłączenie zasilania  po 17 min. bezczynności
Warunki pracy:

     0°C÷45°C; wilgotność względna RH    Warunki przechowywania:        -20°C÷60°C, wilgotność względna RH<80%
    Maksymalna wysokość pracy:        2000m n.p.m.
    Stopień zanieczyszcz. środow. naturalnego        2
Wymiary i masa

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
198	97	55	430g

• Wyposażenie standardowe
• Przewody pomiarowe (para)
• Holster ochronny
• Komplet baterii
• Instrukcja obsługi

Wyposażenie opcjonalne

    Interfejs RS-232 do komunikacji z komputerem
        Kit BR51X/BR81X - interfejs optyczny do komunikacji RS-232 z oprogramowaniem (do starszych modeli mierników w wersji bez A w nazwie modelu)
    Kit BRUA-85Xa - interfejs optyczny do komunikacji USB/RS-232 z oprogramowaniem (do modeli nowszych - z literką S lub A w nazwie modelu)
