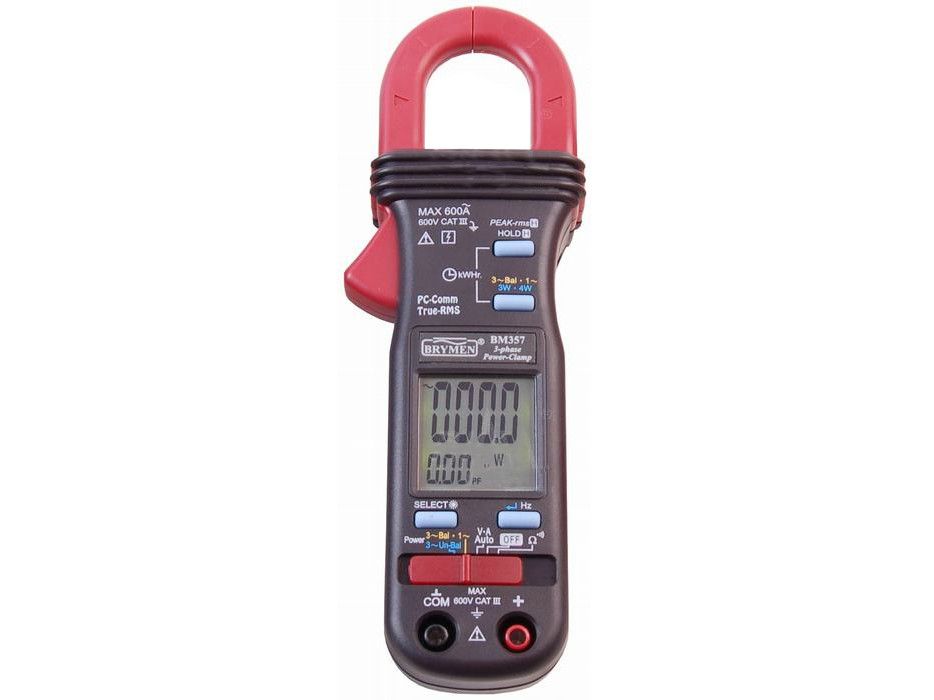

Miernik cęgowy BRYMEN BM357s 600A AC TRMS, kW/kVA/kVAR, USB
SKU
BM357s
Miernik cęgowy 600A AC TRMS, kW/kVA/kVAR, USB, Brymen
673,00 zł
Opis produktu
- Wyświetlacz
- Wyświetlacz LCD
- ACV, DCV: max 6000, Moc, R, Hz: max 9999, ACA: max 4000
- Wyświetlacz podwójny
- Próbkowanie:
- 2 razy/s
- Hz: 1 raz/s
- 2 razy/s
- Wskazanie polaryzacji
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
- Zasilanie
- Bateryjne
- baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
- 2 szt
- Sygnalizacja wyczerpania baterii
- poniżej napięcia ok. 2,4V
- baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
- Automatyczne wyłączenie zasilania
- po 30 min. bezczynności
- Bateryjne
- Warunki pracy:
- 0°C÷40°C; wilgotność względna RH
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 189 78 40 192g
- Cechy szczególne i funkcje specjalne
- Pomiar metodą cęgową
- Maksymalna średnica przewodu
- 26 mm
- Maksymalna średnica przewodu
- Automatyczna zmiana zakresów pomiarowych
- TrueRMS - Pomiar rzeczywistej wartości skutecznej
- DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- PEAK - zatrzymanie wartości szczytowej wyniku na wyświetlaczu
- Pomiar mocy i współczynnika mocy PF
- Pomiar i rejestracja zużycia energii w układach 1-fazowych i 3-fazowych zrównoważonych
- Pomiar mocy w układach 3-fazowych (3 i 4-przewodowych) niezrównoważonych
- Pomiar mocy w układach 1-fazowych i 3-fazowych zrównoważonych
- AutoVA: automatyczny wybór rodzaju pomiaru
- A-lags-V: analiza charakteru obciążenia
- Komunikacja z komputerem PC za pomocą interfejsu USB
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- Pomiar metodą cęgową
- POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- Test ciągłości
Zakres min. wykrywalności R [?] Zakres max. wykrywalności R [?] Zabezp. DCpeak [V] Zabezp. ACrms [V] 10 300 600 600 - Czas odpowiedzi 250 us
- DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [?] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 100m 0,5 5 2M 30p 600 600 -
- NMRR - Współczynnik tłumienia sygnału nałożonego
- 50dB lub więcej dla 50/60Hz
-
- Minimalna wartość napięcia stałego dla funkcji AutoVA: 2,4V DC
- CMRR - Współczynnik tłumienia sygnału wspólnego
- 120dB lub więcej dla 50/60Hz (Rs=1k ?)
- NMRR - Współczynnik tłumienia sygnału nałożonego
- ACV - napięcie przemienne
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [?] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 100m 0,5 5 50 60 2M 30p 600 600 600 100m 1,5 5 45 500 2M 30p 600 600 600 100m 2,5 5 500 3,1k 2M 30p 600 600 - Minimalna wartość prądu przemiennego dla funkcji AutoVA: 1A AC (40Hz-500Hz)
- Współczynnik szczytu:
- CF
- CF
- CMRR - Współczynnik tłumienia sygnału wspólnego
- 60dB lub więcej dla DC do 60Hz (Rs=1k ?)
- ACA - prąd przemienny
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A] 40 10m 1,0 5 50 60 600 400 100m 1,0 5 50 60 600 600 1 1,0 5 50 60 600 40 10m 2,0 5 45 500 600 400 100m 2,0 5 45 500 600 600 1 2,5 5 45 500 600 40 10m 2,5 5 500 3,1k 600 400 100m 2,5 5 500 3,1k 600 600 1 3,0 5 500 3,1k 600 -
-
- Minimalna wartość prądu przemiennego dla funkcji AutoVA: 1A AC (40Hz-500Hz)
- Współczynnik szczytu:
- CF
- CF
-
- Funkcja PEAK (przy pomiarze ACA i ACV)
- Czas odpowiedzi
- 65 ms
- Czas odpowiedzi
- Rezystancja
Zakres [?] Rozdzielczość [?] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 999,9 100m 1,0 6 0,4 600 600 - Częstotliwość
Zakres [Hz] Rozdzielczość [Hz] Dokładność Czułość Funkcja 5-500 0,01 0,5%+4c 4A 40A 5-500 0,01 0,5%+4c 40A 400A 5-500 0,01 0,5%+4c 400A 600A 5-500 0,01 0,5%+4c 30V 600V - Pomiar Mocy
Zakres Współczynnik mocy-PF Harmoniczne Dokładność 0-360kVA 0,99-0,10 1-10 2,0%+6c 0-360kVA 0,99-0,10 11-45 3,5%+6c 0-360kVA 0,99-0,10 46-51 5,5%+6c 0-360kW/kVAR 0,98-0,70 1-10 2,0%+6c 0-360kW/kVAR 0,98-0,70 11-25 3,5%+6c 0-360kW/kVAR 0,98-0,70 26-45 4,5%+6c 0-360kW/kVAR 0,98-0,70 46-51 10,0%+6c 0-360kW/kVAR 0,70-0,50 1-10 3,0%+6c 0-360kW/kVAR 0,70-0,50 11-25 3,5%+6c 0-360kW/kVAR 0,70-0,50 26-45 4,5%+6c 0-360kW/kVAR 0,70-0,50 46-51 10,0%+6c 0-360kW/kVAR 0,50-0,30 1-45 4,5%+6c 0-360kW/kVAR 0,50-0,30 46-51 10,0%+6c 0-360kW/kVAR 0,30-0,20 1-45 10,0%+6c 0-360kW/kVAR 0,30-0,20 46-51 15,0%+6c - Współczynnik Mocy PF - Dokładności
Zakres-PF Zakres harmonicznych Dokładność 0,10-0,99 22-51 5c 0,10-0,99 1-21 3c
- Sygnalizacja A-lags-V
- Określona przy częstotliwości 50/60Hz dla harmonicznej podstawowej i ACV>90V, ACA>9A oraz PF<0,95
- Symbol A-lags-V na wyświetlaczu sygnalizuje, że mierzony obwód ma charakter indukcyjny lub napięcie V wyprzedza prąd A (kąt przesunięcia fazowego posiada wartość dodatnią)
- Producent Brymen
- Zgodność z normami
- UL3111-2-032
- UL61010-2-032
- CSA C22.2 nr 61010-1-92
- Kat. III 600V AC/DC
- UL61010-1 (druga edycja)
- PN-EN61010-2-032
- IEC61010-1 (druga edycja)
- PN-EN61010-1 (druga edycja)
- IEC61010-2-032
- Kompatybilność elektromagnetyczna
- PN-EN61326
- PN-EN55022
- PN-EN61000-3-3
- PN-EN61000-3-2
- PN-EN61000-4-6
- PN-EN61000-4-11
- PN-EN61000-4-5
- PN-EN61000-4-3
- PN-EN61000-4-2
- PN-EN61000-4-8
- PN-EN61000-4-4
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Ochrona przeciwprzepięciowa
- 6,5kV (1,2/50?s SURGE)
DANE OGÓLNE
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Pokrowiec
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Kit BRUA-13X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
