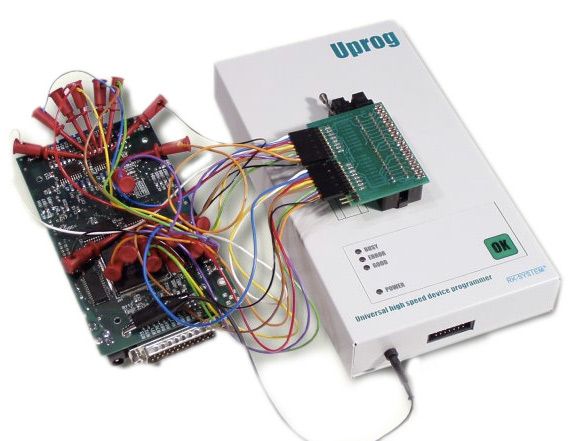

Analizator Ulogic - analizator stanów logicznych

Ulogic jest analizatorem stanów logicznych zbudowanym na bazie programatora Uprog. Podłączając niewielkich rozmiarów adapter wprost do podstawki programatora otrzymujemy wysokiej klasy narzędzie pomiarowe.

Analizator wyposażony w 16 kanałów o maksymalnej częstotliwości próbkowania 200Mhz. Posiada bufor o rozmiarze 64K lub 256K próbki na kanał. Impedancja wejściowa wynosząca 470k?. Syngalizacja wyzwolenia za pomocą diody LED i dźwięk. Zapewnia krótki czas przesyłania danych do komputera. Pozwala na podłączenie zew. zegara próbkującego. Wyróżniamy podział bufora na "post-trigger" i  "pre-trigger"

Specyfikacja techniczna analizatora ulogic

•     Częstotliwości próbkowania :200MHz1, 100MHz, 50MHz, 40MHz1, 20MHz, 10MHz, 5MHz, 4MHz1, 2MHz,1MHz, 500kHz, 400kHz1, 200kHz, 100kHz, 50kHz, 40kHz1, 20kHz, 10kHz, 5kHz, 4kHz1, 2kHz, 1kHz, 500Hz, 400Hz1, 200Hz
• Wejścia cyfrowe: 16 kanałów, dopuszczalny zakres napięć: od -50V do 50V
• Bufor  danych: regulowany: 16384, 32768, 65536, 1310722, 2621442 próbek
• Warunki wyzwalania : Edge - wyzwolenie po zarejestrowaniu zbocza: narastającego, opadającego, dowolnego
• Edge, skip N - wyzwolenie następuje po zarejestrowaniu N-tego zbocza (narastającego lub opadającego)
• Pattern - wyzwolenie po zarejestrowaniu określonej kombinacji stanów: 1, 0 lub dowolnego
• &Edge and (or) Pattern - kombinacja wyzwalania Edge i Pattern typu "i", "lub"
• Ręczny - wyzwolenie wymuszone przez użytkownika
• Poziom wyzwalania : Regulowana wartość napięcia odpowiadająca stanowi wysokiemu (threshold) w następujących standardach: 5V (TTL), 3.3V, 2.5V, 1.8V
• Opóźnienie wyzwalania : Capture Delay - rejestracja danych następuje po określonym czasie od momentu wyzwolenia, zależnym od częstotliwości próbkowania
• Bufor Pre- i Post Trigger Rozmiar buforów rejestrujących dane przed i po wystąpieniu wyzwolenia, płynnie regulowany
• Wejście zegara : Próbkowanie z wykorzystaniem zewnętrznego sygnału zegarowego. Maksymalna częstotliwość zegara zewnętrznego: 10MHz.
• Oprogramowanie : Łatwa w obsłudze aplikacja systemu Windows, wszystkie najważniejsze opcje i parametry dostępne z głównego okna programu.Cechy: zmiana nazwy/kolejności/dostępności kanałów, kursory pomiarowe, powiększanie przebiegów, opcje szukania kombinacji stanów, wydruk sygnałów, możliwość grupowania kanałów i analizy stanów zdefiniowanych przez użytkownika, analiza protokołów szeregowych, zapis konfiguracji i przebiegów do pliku.
• Wymagania sprzętowe : Komputer PC z systemem Windows 2000 lub nowszym, dostępny port USB, minimalna rozdzielczość ekranu: 1024 x 768 punktów

Co w zestawie:

• Analizator Ulogic - analizator stanów logicznych

* przedmiotem sprzedaży nie jest programator
