Stacja lutownicza Jovy Systems Turbo IR 1050W lutownica do smartfonów
brak produktu dostępny na zamówienie
Mamy przyjemność zaprezentować Państwu pierwszą stację hybrydową firmy Jovy Systems. Stacja Turbi IR to połączenie najlepszych cech stacji opartych na technologii Hotair oraz cech stacji opartych na bezpiecznej podczerwieni. Zastosowana grzałka emituje duże ilości promieniowania podczerwonego zaś wentylator wbudowany w kolbę wytwarza niewielki przepływ powietrza, niegroźny dla nawet najmniejszych i najczulszych elementów. Dzięki takiemu połączeniu technologii zyskujemy szybkość narastania temperatury porównywalna z stacjami Hotair oraz bezpieczeństwo i moc jakie oferuje nam technologia IR. Stacja idealnie nadaje się do lutowania elementów SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA i innych.
Stacja składa się z trzech elementów składowych; Modułu sterownika, modułu preheatera, oraz kolby HA/IR
Cechy urządzenia:
Wykorzystanie technologii hybrydowej dla zwiększenia efektywności i zwiększenia bezpieczeństwa.
Całkowita moc szczytowa urządzenia to aż 1050W
Możliwość operowania kolbą HA/IR jak zwykłą kolbą Hotair.
Wyjątkowo intuicyjna i prosta obsługa nie wymagająca tworzenia profili.
Dwa tryby pracy; Auto i free mode.
Zabezpieczenie przed przegrzaniem kolby.
Programowalny alarm ostrzegający o osiągnięciu zadanej maksymalnej temperatury.
Wysoka jakość zastosowanych komponentów.
Doskonały stosunek wielkość i mocy urządzenia do jego funkcjonalność.
Dodatkowe oprogramowanie do obsługi spod poziomu PC.
Bezproblemowa praca z cynami bezołowiowymi.
Stacja Turbo IR posiada certyfikat CE
Moduł Sterownika.
Jego zadaniem jest kontrolowanie, zasilanie i sterowanie pozostałymi jednostkami oraz odczyt temperatury z termopary.
Dzięki wbudowanemu wyświetlaczowi i enkoderowi obsługa stacji jest bardzo prosta. Zastosowano prosty interfejs graficzny, opcje są opisane w sposób zrozumiały zaś sam proces programowania jest bardzo prosty i intuicyjny. To ogromne ułatwienie w porównaniu do stacji wyposażonych w sterowniki typu PC410.
Firma Jovy w celu uzyskania jak najdokładniejszych wskazań temperatury postanowiła zastosować nowoczesny układ firmy MAXIM MAX6675. Dzięki wbudowanemu przetwornikowi ADC (12-Bit, 0.25°C ) uzyskano znacznie lepsze parametry niż w przypadku klasycznych układów pomiarowych opartych na wzmacniaczach operacyjnych.
Mikro-kontroler zastosowany w jednostce posiada wbudowany kontroler USB 2.0. Dzięki temu mamy pewne, stabilne i szybkie połączenie stacja-komputer bez potrzeby instalacji wirtualnych portów COM, przejściówek i innych komponentów mogących zawieść podczas pracy.
Sterowanie grzałkami odbywa się za pośrednictwem niezawodnych przekaźników półprzewodnikowych SSR.
W module sterownika mamy wbudowaną pompę podciśnieniową służącą do generowania podciśnienia dla chwytaka do elementów. Sterowanie odbywa się za pomocą przełącznika na przednim panelu.
Sam sterownik jest zamknięty w niewielkiej obudowie, nie ma specjalnych wymagań odnośnie umiejscowienie, nie wymaga dodatkowego chłodzenia.
Moduł preheatera:
Najważniejszym elementem każdego preheatera jest element grzejny. Jovy to doskonale rozumie i postanowiło zastosować promiennik najwyższej jakość. Promiennik podczerwieni firmy ELSTEIN model HTS 600 to doskonałe źródło promieniowania podczerwonego w zakresie 2-10um, mocy ciągłej 600W (szczytowa 800W) oraz temperaturze maksymalnej 900 stopni. Doskonałe parametry i niezawodność to podstawa.
Zintegrowana termopara została umieszczona na tzw. gęsiej szyj co zapewnia jej dużą elastyczność, dodatkowo sama termopara została wykonana w przemysłowej technologii co umożliwia bardzo precyzyjne jej dopasowanie i umieszczenie jej czubka nawet w bardzo ciasnych miejscach na płytach.
Zintegrowany stolik XY umożliwia stabilne zamocowanie bardzo małych jak i średniej wielkość płyt. Maksymalny rozmiar płyty to 200 × 165 mm .
Istotnym elementem jest również statyw na kolbę, można nim poruszać się w osi Z, na boki oraz przód-tył. Wszystko by jak najdokładniej ustawić kolbę nad lutowanym elementem.
Przełącznik na panelu umożliwi wyłączenie modułu preheatera jeśli nie jest on nam akurat potrzebna w czasie używania kolby HA/IR
Kolba HA/IR:
Kolba wyposażona jest w spiralę generującą promieniowanie IR. Powyżej znajduje się wentylator wspomagający.

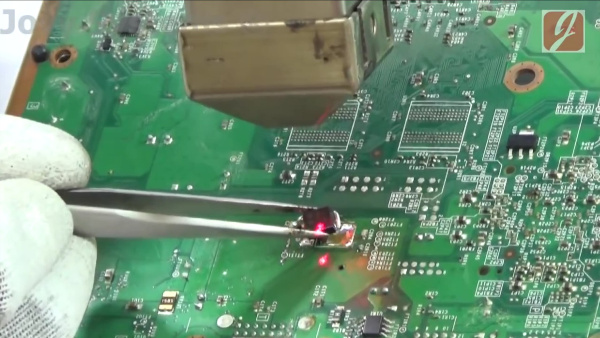

Dla ułatwienia pracy oraz precyzyjnego lutowania kolba została wyposażona w wskaźnik laserowy.
W kolbie został umieszczony czujnik temperatury. Jeśli koba się zbyt mocno nagrzeje zostanie wyłączona i przejdzie w tryb studzenia.
Do kolby zostały dołączone dwie dysze: kwadratowe o wymiarach 8.5 x 9.5mm i 22 x 22mm, dodatkowo przyrząd do ich demontażu.
Do kolby dołączona jest także podstawka montowana z boku modułu sterownika.
Funkcje oprogramowania.
Do stacji firma Jovy dołącza oprogramowanie Jovy PC suite za którego pomocą możemy:
Monitorowanie temperatury.
Zapisywanie wykresu temperatury.
Zmianę opcji; Język, jednostka temperatury (Celsjusz/Fahrenheit)
Zastosowanie:
Demontaż/montaż układów CPU, NAND, EMC, i innych w telefonach, tabletach, laptopach, komputerach PC, micro PC, ITX i innych urządzeniach.
