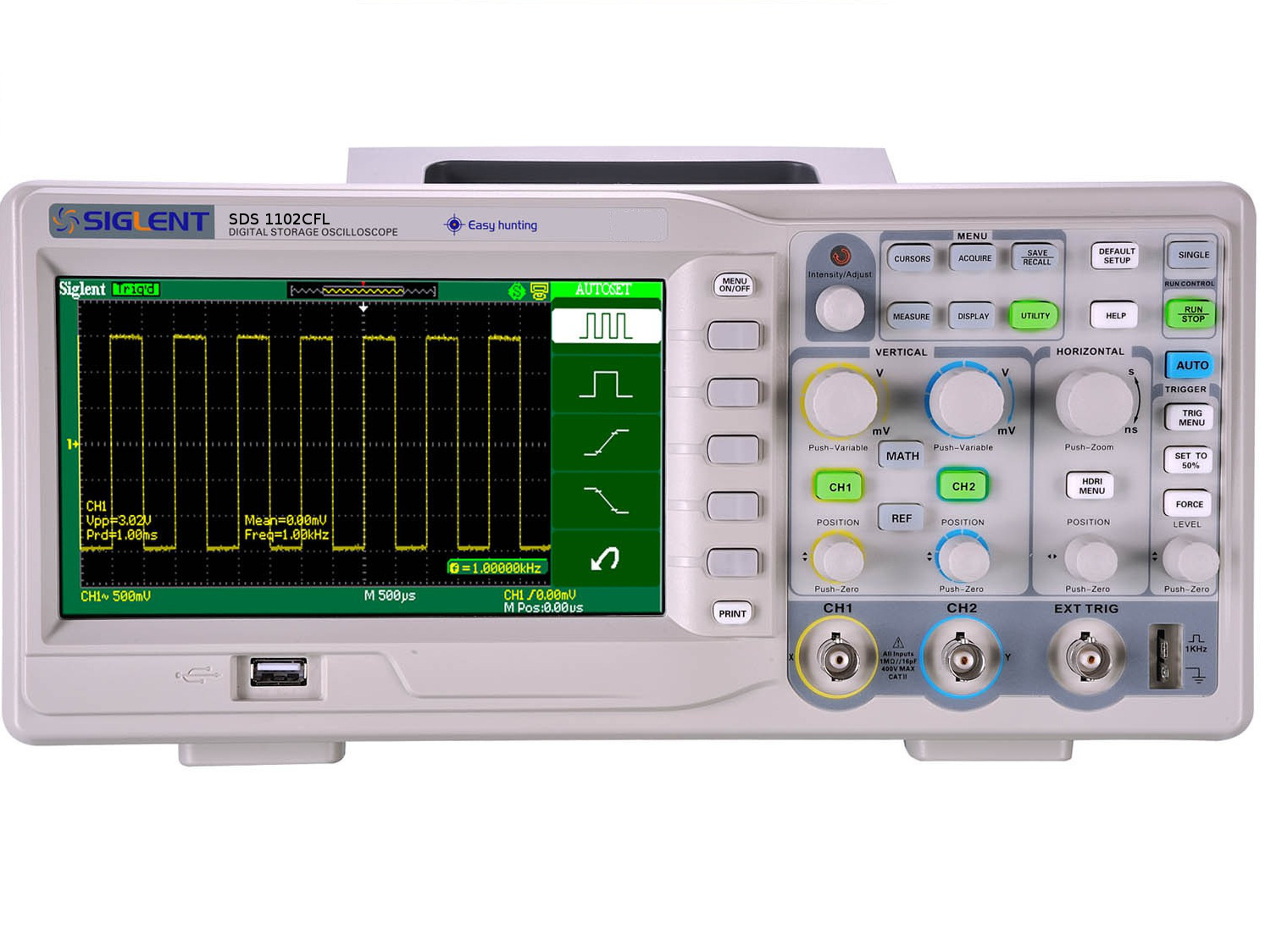

Oscyloskop Siglent SDS1102CFL produkowany jest w oparciu o najnowocześniejsze technologie, posiada nowoczesny wygląd, łatwość użytkowania oraz parametry, które zaspokoją potrzeby nawet wymagających użytkowników.
Oscyloskop Siglent SDS1102CFL jest lekki, poręczny, oraz intuicyjny w obsłudze, przeznaczony jest dla profesjonalistów jak i hobbystów, posiada szybkie odświeżanie przebiegów, możliwość zapisu na pamięć typu flash oraz współpracy z komputerem przez USB bądź LAN.
Zaawansowane wyzwalanie umożliwia wyzwolenie oscyloskopu zboczem, szerokością impulsu, sygnałem Video czy szybkością narastania bądź opadania zbocza. Oczywiście dostępny jest także tryb wyzwalania naprzemiennego, potrafiący ustabilizować na ekranie dwa sygnały ze sobą nie zsynchronizowane. Do wyszukiwania zakłóceń oscyloskopy Siglent wyposażone zostały w funkcje maskowania przebiegów umożliwiającą nałożenie na określony przebieg maski. Po tym jak przebieg wyjdzie poza maskę, urządzenie może wrzucić taki błędny przebieg do dodatkowej pamięci zwanej rekorderem (pojemność 2500 przebiegów), z możliwością późniejszego ich przeglądania. SDS1102CFL posiada także analizę widma FFT z wyborem okienkowania.
Parametry SDS1102CFL :
- Waga : 2,5 kg
- Wymiary : 323mm×157mm×135mm
- Ekran LCD 7" 480x234
- Pasmo : 100MHz
- Ilość kanałów : 2 kanały + wejście EXT
- Próbkowanie realne : 2GS (próbkowanie współdzielone)
- Próbkowanie ekwiwalentne ET : 50GS/s
- Pamięć próbek : 24k
- Pamięć rekordera 2500 przebiegów
- Czułość pionowa od 2mV/div do 5V/div
- Rozdzielczość przetwornika AC 8bit
- Max napięcie wejściowe 400V pp
- Wyzwalanie: zboczem, impulsem, video, szybkością zbocza, naprzemienne
- Źródło wyzwalania: kanał, wejście EXT, EXT/5, linia zasilania
- 20 pamięci przebiegów oraz 20 pamięci ustawień
- 32 Autopomiary : Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot,FPREShoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF
- Pomiary kursorowe
- Funkcje matematyczne: + , - , * , FFT-analiza widma (okna Hanninga, Hamminga, Blackmana, Prostokątne)
- Zapis na pamięć typu flash
- Bezpośredni druk do zgodnej drukarki za pomocą interfejsu USB
- Komunikacja z komputerem poprzez USB lub LAN
- Funkcje zaawansowane: Maskowanie przebiegów, filtry cyfrowe, rekorder
- 4 rodzaje kolorystyk ekranu
Zestaw zawiera :
- Oscyloskop SDS1102CFL
- Oprogramowanie na PC
- Instrukcja ENG
- Kabel USB
- Kabel zasilający
- Sondy oscyloskopowe
- Gwarancję 12 miesięcy
|
