Oscyloskop Skopometr cyfrowy Siglent SHS810 100Mhz 1Gs

Skopometr Siglent SHS810 jest przenośnym urządzeniem posiadającym duże próbkowanie wynoszące 1GS oraz sporą pamięć próbek rzędu 2MB, dodatkowo do dyspozycji użytkownika jest także rekorder, filtry cyfrowe, rejestrator (gromadzi dane z multimetru) oraz współpraca z pamięciami flash (pendrive) i z PC poprzez port USB. Są to oscyloskopy zarówno dla hobbystów i profesjonalistów, urządzenia posiadają polską wersje językową menu.
Oscyloskop  SHS810 oprócz próbkowania realnego sięgającego 1GS,  posiada dodatkowo próbkowanie ekwiwalentne, które nie potrzebuje układu przybliżającego (interpolatora), jednakże w zamian musi mieć na wejściu sygnał okresowy. Ten drugi tryb próbkowania potrafi już bardzo dobrze i dokładnie wyrysować przebieg.
Zaawansowane wyzwalanie w oscyloskopie SHS810 umożliwia wyzwolenie oscyloskopu zboczem, szerokością impulsu, naprzemiennie (pozwala ustabilizować sygnały z obu kanałów na raz), sygnałem Video czy szybkością narastania bądź opadania zbocza. Zaimplementowano tu także funkcje analizy widma oraz Trend plot. Funkcja Trend Plot umożliwia przedstawienie zmian w częstotliwości i napięciu w bardzo długim zakresie czasu. Urządzenie do tego celu może używać wewnętrznej pamięci i rejestrować do 18 godzin, bądź też może użyć pamięci typu flash (pendrive) i rejestrować do 3000 godzin.

Parametry SHS810 :

OSCYLOSKOP :

• Waga 1,5 kg

• Wymiary 163mm×259mm×53mm
• Pasmo 100 MHz

• Ekran LCD TFT 320x234   5.7" (jak w standardowych oscyloskopach stacjonarnych)
• Menu także w języku polskim
• Odizolowanie mas oscyloskopu od masy multimetru
• Próbkowanie realne do 1GSa/s (1000 milionów próbek na sekundę)
• Próbkowanie ekwiwalentne ET 50GS/s
• Pamięć próbek 2M
• Ilość kanałów 2
• Czułość pionowa od 2mV/div do 100V/div
• Rozdzielczość przetwornika AC 8bit
• Max napięcie wejściowe przy sondzie 1:1 lub bez sondy 300Vrms (ok 850Vpp)
• Podstawa czasu 5ns/div - 50s/div dla modelu SHS1062 i 2ns/div - 50s/div dla modelu SHS1102
• Wyzwalanie: zboczem, impulsem, video, szybkością narastania/opadania zbocza, naprzemienne
• 32 Autopomiary : Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot,FPREShoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF
• Pomiary kursorowe
• Funkcje matematyczne: + , - , * , FFT-analiza widma (okna Hanninga, Hamminga, Blackmana, Prostokątne)
• Zapis ustawień i przebiegów na pamięć typu flash
• Komunikacja z komputerem poprzez USB
• Funkcje zaawansowane: filtry cyfrowe, rekorder, Trend Plot
• 2 rodzaje kolorystyk ekranu (tło białe, tło czarne)

MULTIMETR :

• Rozdzielczość 6000 cyfr
• Napięcie DC  do 1000V
• Napięcie AC  do 750V
• Prąd DC, AC do 10A
• Rezystancja do 60M Ohm
• Pojemność do 400uF
• Pomiar diod
• Brzęczyk (czas reakcji ok 1s)
• Prąd AC

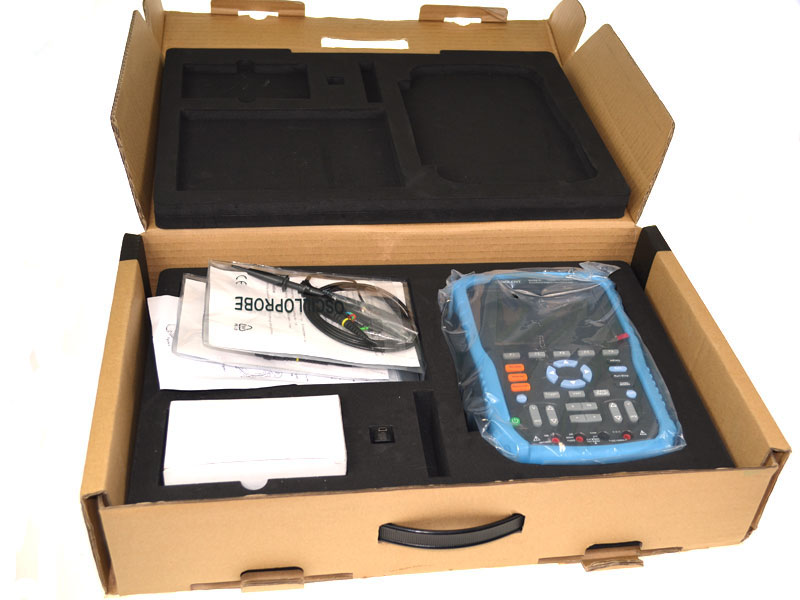

Zestaw zawiera :

• Skopometr SHS810
• Oprogramowanie na PC
• Instrukcja ENG

• Zasilacz
• 2x Sonda + sondy do multimetru
• Gwarancję 24 miesiące
