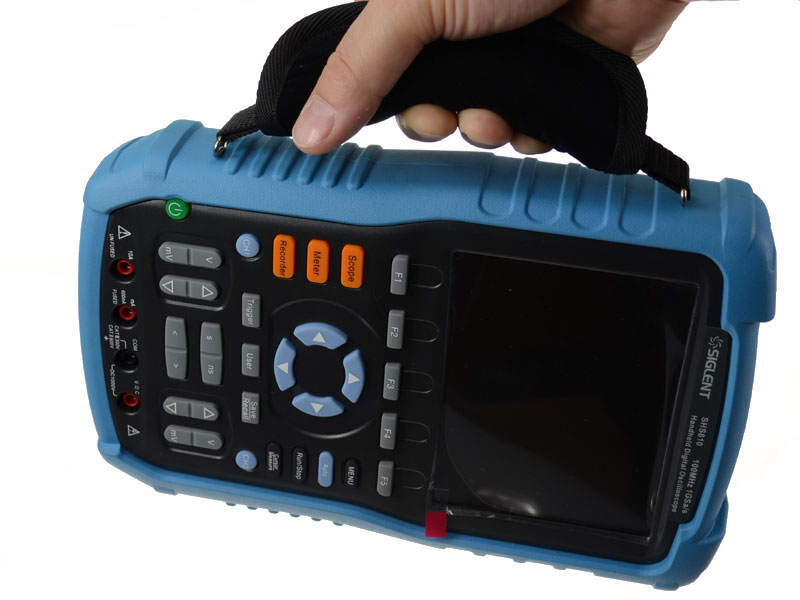

Skopometr Siglent SHS806 jest lekki, poręczny, oraz intuicyjny w obsłudze. Jest to urządzenie zarówno dla hobbystów jak i profesjonalistów, posiada menu w języku polskim, szybkie odświeżanie przebiegów, możliwość zapisu na pamięć typu flash oraz współpracy z komputerem.
Oscyloskop SHS806 posiada sporą pamięć próbek rzędu 2MB, próbkowanie wynoszące 1GS, dodatkowo do dyspozycji użytkownika jest także rekorder, filtry cyfrowe, rejestrator (gromadzi dane z multimetru).
Skopometr SHS806 oprócz próbkowania realnego sięgającego 1GS, posiada dodatkowo próbkowanie ekwiwalentne, które nie potrzebuje układu przybliżającego (interpolatora), jednakże w zamian musi mieć na wejściu sygnał okresowy. Ten drugi tryb próbkowania potrafi już bardzo dobrze i dokładnie wyrysować przebieg.
Zaawansowane wyzwalanie umożliwia wyzwolenie oscyloskopu zboczem, szerokością impulsu, naprzemienne (pozwala ustabilizować sygnały z obu kanałów na raz), sygnałem Video czy szybkością narastania bądź opadania zbocza. Mało spotykana, a zaimplementowana w oscyloskopie SHS806, jest także funkcja analizy widma oraz Trend plot. Funkcja Trend plot umożliwia przedstawienie zmian w częstotliwości i napięciu w bardzo długim zakresie czasu. Urządzenie do tego celu może używać wewnętrznej pamięci i rejestrować do 18 godzin, bądź też może użyć pamięci typu flash (pendrive) i rejestrować do 3000 godzin.
Parametry SHS806
OSCYLOSKOP
- Waga 1,5 kg
- Wymiary 163 mm×259 mm×53 mm
- Pasmo 60 MHz
- Ekran LCD TFT 320x234 5.7" (jak w standardowych oscyloskopach stacjonarnych)
- Menu także w języku polskim
- Odizolowanie mas oscyloskopu od masy multimetru
- Próbkowanie realne do 1GSa/s (1000 milionów próbek na sekundę)
- Próbkowanie ekwiwalentne ET 50GS/s
- Pamięć próbek 2M
- Ilość kanałów 2
- Czułość pionowa od 2mV/div do 100V/div
- Rozdzielczość przetwornika AC 8bit
- Max napięcie wejściowe przy sondzie 1:1 lub bez sondy 300Vrms (ok 850Vpp)
- Podstawa czasu 5ns/div - 50s/div dla modelu SHS1062 i 2ns/div - 50s/div dla modelu SHS1102
- Wyzwalanie: zboczem, impulsem, video, szybkością narastania/opadania zbocza, naprzemienne

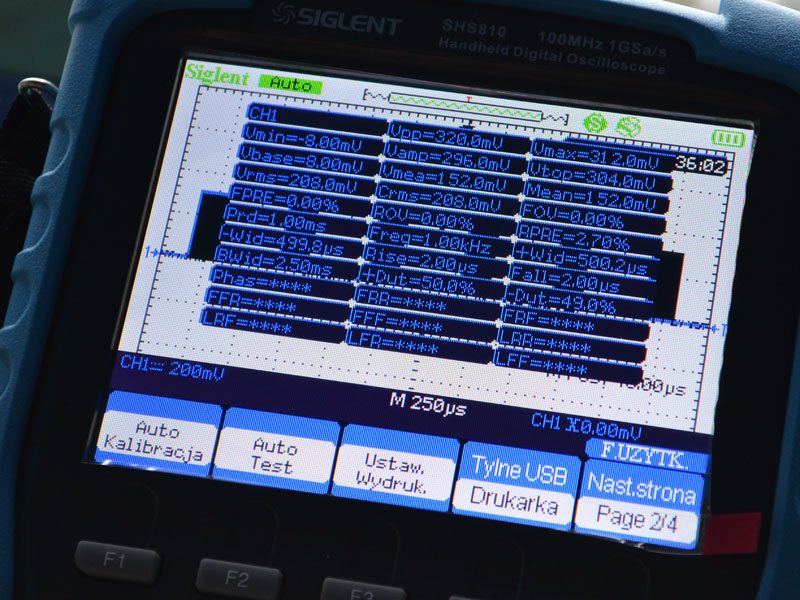

- 32 Autopomiary : Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot,FPREShoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF
- Pomiary kursorowe
- Funkcje matematyczne: + , - , * , FFT-analiza widma (okna Hanninga, Hamminga, Blackmana, Prostokątne)
- Zapis ustawień i przebiegów na pamięć typu flash
- Komunikacja z komputerem poprzez USB
- Funkcje zaawansowane: filtry cyfrowe, rekorder, Trend Plot
- 2 rodzaje kolorystyk ekranu (tło białe, tło czarne)
MULTIMETR
- Rozdzielczość 6000 cyfr
- Napięcie DC do 1000V
- Napięcie AC do 750V
- Prąd DC, AC do 10A
- Rezystancja do 60M Ohm
- Pojemność do 400uF
- Pomiar diod
- Brzęczyk (czas reakcji ok 1s)
- Prąd AC
Zestaw zawiera :
- Skopometr SHS806
- Oprogramowanie na PC
- Instrukcja ENG
- Zasilacz
- 2x Sonda + sondy do multimetru
- Gwarancję 12 miesięcy
|
