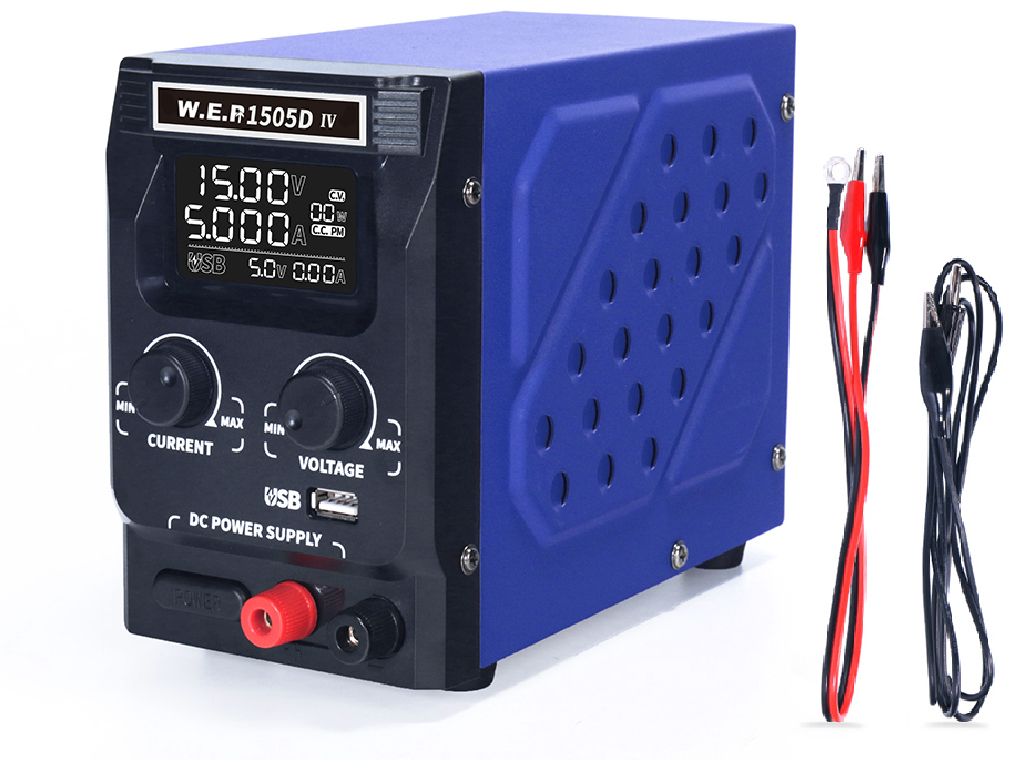

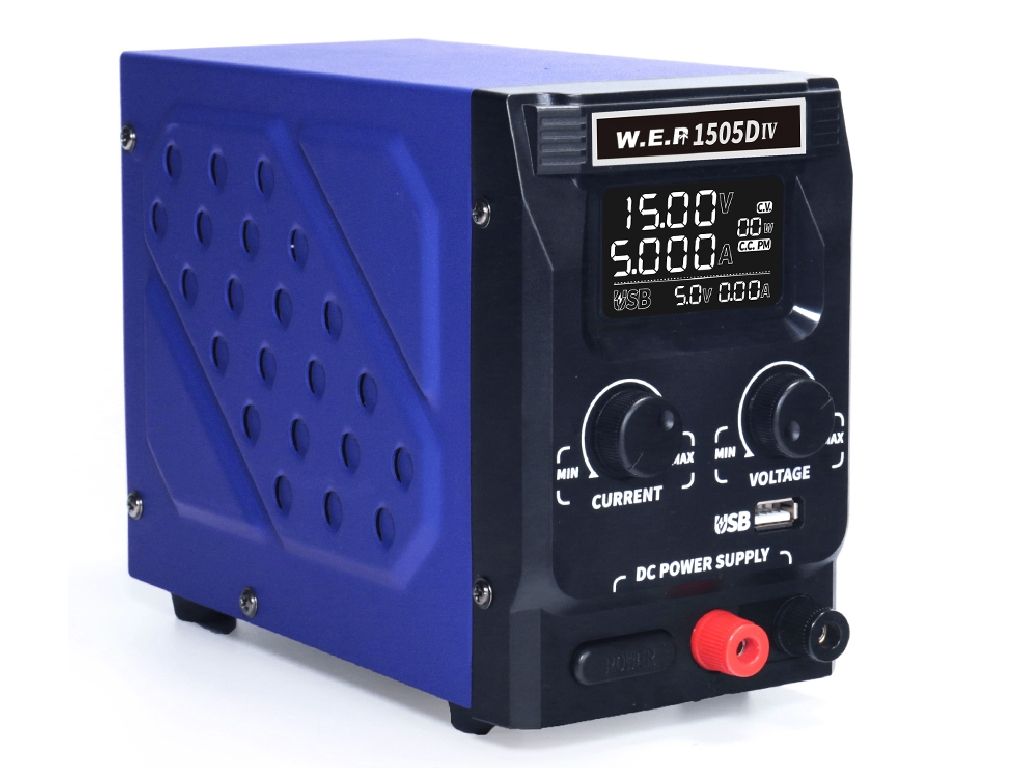

Zasilacz laboratoryjny WEP 1505D-IV 15V 5A z wyjście USB

Zasilacz WEP 1505D-IV z płynną regulacją napięcia w zakresie 0-15V i stabilizacją prądową w zakresie 0-5A.

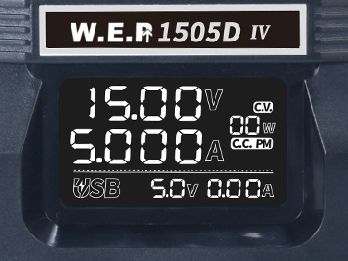

Zasilacz laboratoryjny WEP 1505D-IV wyróżnia się czytelnym wyświetlaczem LED. Wyświetlacz pokazuje wartości Napięcia, Natężenia , Pobór Mocy podłączonego urządzenia.

Zasilacz używany jest w:

• Instytutach przemysłowych
• Instytutach badawczych
• Jako wyposażenie laboratoryjne
• Przemyśle elektronicznym
• Serwisach elektronicznych
• Edukacji i szkolnictwie
• Warsztatach hobbystów
• Wszędzie tam gdzie wymagane jest precyzyjne zasilanie

Parametry zasilania regulujemy za pomocą pokręteł, to rozwiązanie zapewnia nam szybką i precyzyjną zmianę parametrów. Napięcie na zasilaczu regulujemy w zakresie 0V do 15V. Rozdzielczość zasilacza pozwala ustawić wartość napięcia z dokładnością 0.01V.

Zasilacz może pracować w następujących trybach:

TRYBY:

C.V. - stałe napięcie na wyjściu
C.C. - stały prąd obciążenia

OCHRONA:

• zabezpieczenie przeciw przepięciowe
• zabezpieczenie przeciw przeciążeniowe
• zabezpieczenie nadprądowe
• zabezpieczenie przed zwarciem

Zasilacz WEP 1505-IV to impulsowy zasilacz zbudowany na wysokiej jakości przetwornice napięcia. Przetwornica impulsowa ma bardzo wysoką sprawność energetyczną w porównaniu do zasilaczy transformatorowych, nie wydziela tyle ciepła co transformator i jest lekka. Ciepło powstałe w przy pracy jest odprowadzane przez aktywny wentylator, który włącza się kiedy zasilacz się nagrzeje.
Zasilacz jest przystosowany  do pracy ciągłej . Zasilacz można łączyć szeregowo, równolegle lub symetrycznie z drugim zasilaczem o podobnej konstrukcji.Zasilacz WEP 1505D-IV jest jednokanałowy zasilaczem.

Maksymalna moc zasilacza WEP 1505D-IV wynosi 75W

Zasilacz posiada zabezpieczenie przeciwzwarciowe polegające na obniżeniu napięcia wyjściowego do bliskiego 0V praca w tym trybie sygnalizowana jest świeceniem diody CV.

Jeżeli prąd obciążenia na wyjściu przekroczy wartość maksymalną włączy się zabezpieczenie przeciążeniowe, co będzie sygnalizowane świeceniem diody CC. W trybie pracy CV oznacza to, że wyjście jest przeciążone lub jego zaciski zwarte. W takim przypadku należy usunąć przyczynę zwarcia lub dopasować obciążenie tak, aby zasilacz pracował prawidłowo (świeci dioda CV).

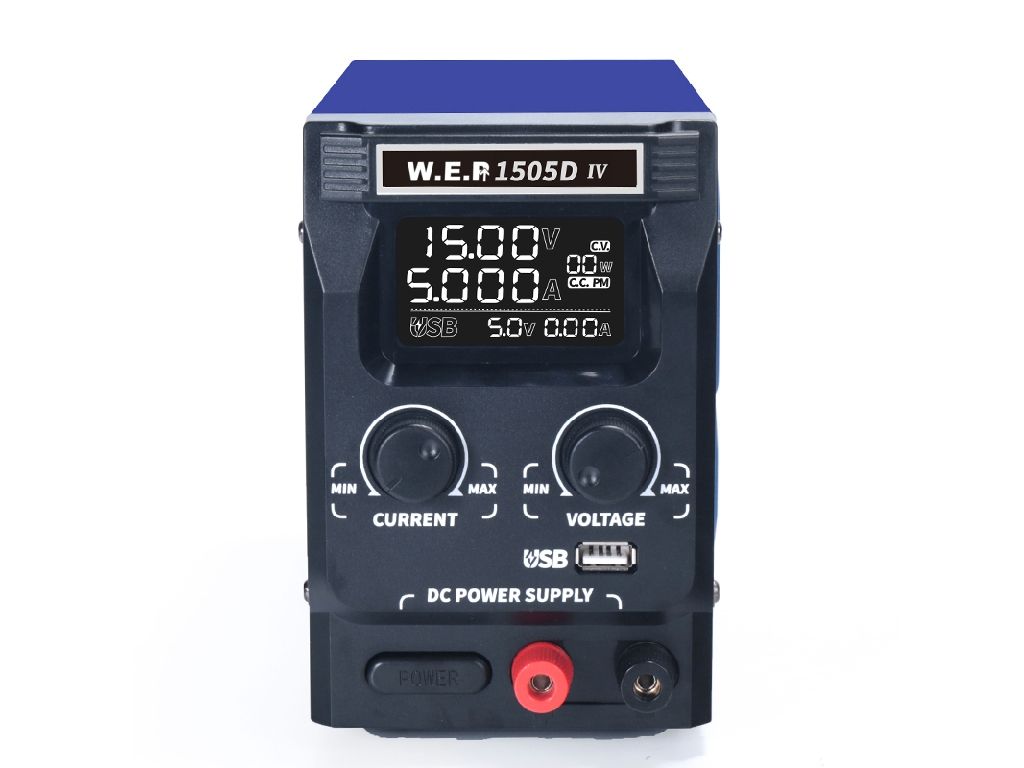

Zasilacz posiada standardowe zaciski wyjściowe napięcia: są to gniazda na wtyk banan 4mm.

Do gniazd wyjściowych można podłączyć wtyk banan.

• Kolor czerwony jest to wyjście (+),
• Kolor czarny (-) masa.

Zasilacz labolatoryjny WEP 1505D-IV charakteryzuje się:

• Zasilacz impulsowy
• Napięcie wejściowe: 220 V-240 V/AC, 50Hz
• Moc znamionowa: 120 W
• Rozmiar : L200×W98×H145 mm +/- 5mm
• Moc wyjściowa: 75W
• Wilgotność względna:

Parametry napięcia:

• Płynna regulacja napięcia w całym zakresie
• Wartość napięcia: 0~15V
• Regulacja napięcia: 0 do 15V
• Dokładność wskazań  napięcia:

Parametry obciążenia

• Płynna regulacja obciążenia w całym zakresie
• Wartość napięcia: 0~5A
• Regulacja napięcia: 0 do 5A
• Woltomierz: wyświetlacz LED o rozdzielczości 0,1V
• Amperomierz: wyświetlacz LED  o rozdzielczości 0,01A
• Jednoczesny odczyt napięcia i płynącego prądu na wyjściu.
• Dokładność wyświetlania: 0,5% + 2 cyfry
• Precyzja obciążenia:
• Dokładność wskazań amperomierza:
• Szum tętnienia: Vrms < 0,2% (10 Hz ~ 1 MHz)
• Aktywne chłodzenie, wentylator z czujnikiem temperatury.
• Temperatura pracy 0°C do 40°C

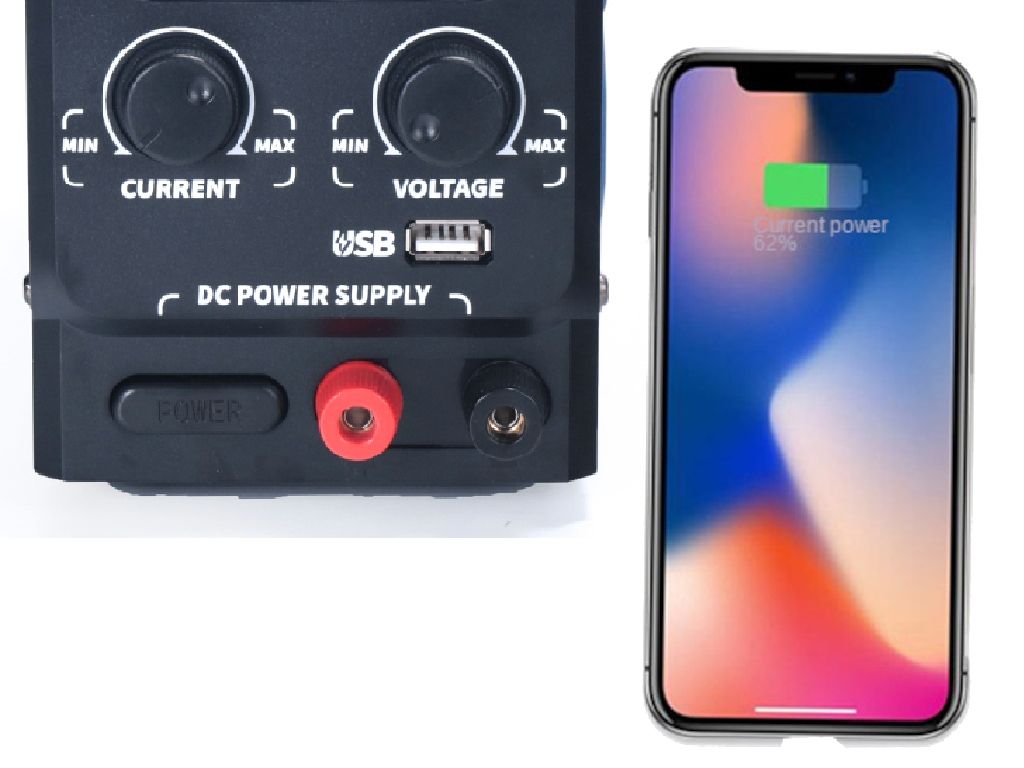

Parametry na USB

• Napięcie wyjściowe USB: DC 5 V/9 V/12 V +/- 0,2 V;
• Moc wyjściowa USB: 20 W
• Dokładność prądu USB: 0,4% + 10 mA
• Precyzja napięcia USB: 0.1 V
• Ochrona prądu USB: 4A/2.5A/2A

Co w komplecie:

1. Zasilacz laboratoryjny WEP 1505D-IV

2. Kable do zasilacza
3. Instrukcja obsługi
4. Przewody przyłączeniowe
5. Przewód uziemiający
