SET437

Stacja Lutownicza WEP 948D-II 3w1 +Dodatki

• Lutownica kolbowa tzw. grotówka 60W
• Lutownica kolbowa tzw. grotówka 90W
• Rozlutownica 130W - odsysacz spoiwa lutowniczego

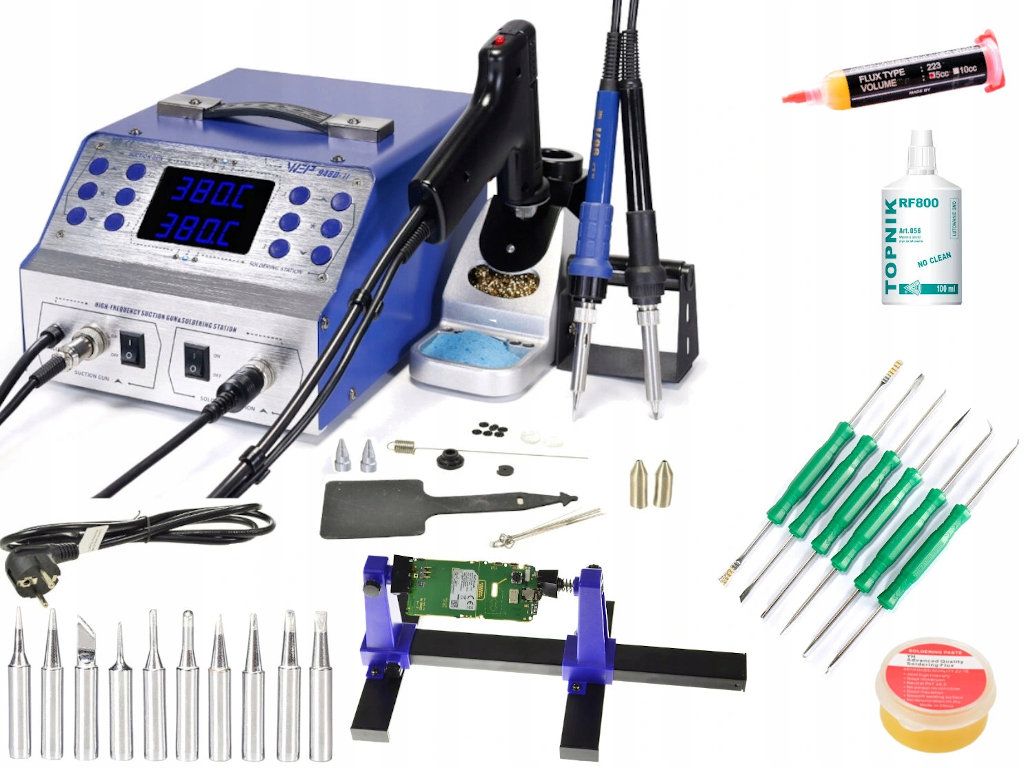

Zawartość zestawu:

• Stacja lutownicza WEP 948D-II 3w1 - 1szt
• Przewód zasilania
• Kolba grotowa z grotem stożkowym 907l 7pin
• Kolba grotowa indukcyjna 90W z grotem stożkowym  7pin
• Podstawka pod kolby miejsc na szpule cyny
• Gąbką czyszczącą
• Czyściki
• Przewód uziemiający z krokodylkiem

Pistolet rozlutownicy z zamocowanym grotem 7pin

• Zapasowe filtry - 2 szt. białe; 6 szt. czarne
• Zapasowe filtry sprężynowe - 2 szt.
• Grot do kolby pistoletowej / rozlutownicy
• Szpilka
• Komplet wyciorów do czyszczenia grotów o różnych grubościach
• Gumowe uszczelki - 2 szt.
• Silikonowa packa
• Groty - 2 szt

+DODATKI ***FULL PACK***

• Zestaw do mocowania płyt ZD-11E
• Pasta lutownicza ZJ-18 80g pojemność 40g
• Zestaw narzędzi serwisowych [12 końcówek]
• Topnika RF 800 do lutowania SMD BGA 100ml
• Topnik Flux 223 do SMD i BGA

Komplet grotów 900M

1. STOŻEK T-I Silver śr 0.2 mm
2. STOŻEK T-B Silver śr 0.5 mm
3. ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. ŚCIĘTY T-1C Silver śr 1.0 mm
9. ŚCIĘTY T-2C Silver śr 2.0 mm
10. ŚCIĘTY T-3C Silver śr 3.0 mm

Komplet dysz:

• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 7 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313

Dodatki do stacji

Pasta ułatwiająca lutowanie ZJ18 80g  elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik RF800 to średnio aktywny topnik ułatwiający lutowanie.

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Podstawka montażowa

Idealny pomocnik do mocowania płyt drukowanych i innych płyt.

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

Pasta lutownicza Topnik do BGA ZJ-18 80g flux

Wysokiej jakości pasta lutownicza, łatwo się rozprowadzająca o wysokiej intensywności i zwilżalności powierzchni lutowniczej.

Charakterystyka:

• Pojemność: 50g
• Neutralne PHP 7 +/-0.3

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

Składa się z:

• Kształt noża, długość całkowita:185mm
• Kształt płaskiego śrubokręta, długość całkowita:185mm
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
• Kształt lekko zakrzywionej igły, długość całkowita:185mm
• Kształt zakrzywionej igły, długość całkowita:185mm
• Kształt haka, haka do podważania, długość całkowita:185mm
• Kształt widełek do skręcania, długość całkowita:185mm
• Kształt naciętego bolca, długość całkowita:185mm
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
• Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm

Wysokiej jakości oraz czystości średnio aktywny topnik ułatwiający precyzyjne lutowanie.

Doskonale zwilża i oczyszcza lutowane powierzchnie oraz zabezpiecza je przed utlenianiem

• zabezpiecza lutowane powierzchnie przed utlenieniem
• zapobiega powstawaniu "zimnych lutów"
• nie wymaga mycia - NO CLEAN
• specjalny aplikator umożliwia precyzyjne dozowanie
• przeznaczony do montażu elementów SMD
• zalecany do montażu elementów BGA

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

Flux 223 w żelu to niezbędny topnik w każdym serwisie.

Stacja Lutownicza WEP 948D-II charakterystyka:

• Napięcie: 220-240 V
• Wymiar: 250x186x134 (dł x szer x wys) +/- 5mm
• Waga: 6.2kg

Rozlutownica :

• Moc grzewcza : 130W
• Zakres temperatur: 350-480°C
• Stabilność temperatury: +/-1°C
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia: ?2 ?
• Napięcie na elemencie grzejnym: AC 26V +/- 10%
• Długość przewodu kolby: ? 120cm
• System: ESD safe
• Kolba lutownicza: 7 pinów
• Moc kompresora: 12W
• Moc podciśnienia: Max .12Mpa
• Długość przewodu kolby: ? 120cm

Lutownica grotowa 907I:

• Moc grzewcza : 60W
• Zakres temperatur: 200-480°C
• Stabilność temperatury: +/-1°C
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia: ?2 ?
• System: ESD safe
• Kolba lutownicza: 7 pinów
• Długość przewodu kolby: ?120 cm
• Napięcie na elemencie grzejnym: AC 26V +/- 10%
• Tryb sleep: włączany po bezczynnej pracy 1-99 minut

Lutownica grotowa indukcyjna 90W:

• Moc grzewcza : 90W
• Zakres temperatur: 200-480°C
• Stabilność temperatury: +/-1°C
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia: ?2 ?
• System: ESD safe
• Kolba lutownicza: 7 pinów
• Długość przewodu kolby: ?100 cm
• Napięcie na elemencie grzejnym: AC 26V +/- 10%
• Tryb sleep: włączany po bezczynnej pracy 2-99 minut

Stacja wyposażona jest w mikroprocesor PID, który steruje pracą urządzenia. Dzięki temu sterowaniu temperatura jest bardzo precyzyjna i stabilna, a dodatkowe funkcje sprawiają, że praca jest ergonomiczna i bardzo wydajna.

Stacja lutownicza WEP 948D-II koryguje zadaną temperaturę w czasie rzeczywistym dzięki precyzyjnemu kontrolerowi PID, to powoduje, że stacja lutownicza ma dużą stabilność temperatury, nawet przy dużych wahaniach odbioru ciepła.

Lutownica zbudowana z uwzględnieniem norm ESD, dzięki temu masz pewność, że nie uszkodzisz elementów elektronicznych w trakcie serwisu.

Pompa posiada mocny element ssący i łatwo radzi sobie z ekstremalnymi przypadkami.

Urządzenie posiada następujące funkcje:

Dodatkowe funkcje urządzenia:

• Cyfrowa korekcja temperatury - dzięki temu nie ma różnicy w temperaturze grot a na wyświetlaczu. Praca z urządzeniem jest łatwiejsza i mamy pewność, że nie uszkodzimy żadnych elementów elektronicznych.
• Funkcja automatycznego budzenia z uśpienia -  kiedy stacja lutownicza jest w trybie oszczędności, wystarczy wziąć kolbę do ręki, nacisnąć jakiś przycisk, aby móc pracować.
• Funkcja automatycznego wyłączania -  stacja lutownicza w celu oszczędzania energii przechodzi w tryb sleep, jeżeli nie zostanie z niego wybudzona może się automatycznie wyłączyć. Zakres nastawy czasu regulujemy w zakresie: od 1 do 99 minut w 1-minutowych krokach.
• Kolba rozlutownicy posiada unikalną konstrukcje dyszy ssącej i rury grzewczej - dzięki temu roztopione spoiwo lutownicze jest wychwytywane przez filtr bez potrzeby regularnej konserwacji, co zapewnia dużą wydajność pracy.
• Ustawienie hasła celem blokady zmiany ustawień parametrów pracy stacji.
• Silikonowe osłony przewodów w kolbach - zabezpieczają przez przypadkowym uszkodzeniem.

Inteligentna funkcja SLEEP / automatyczne wyłączanie

Kolba grotowa / Kolba grotówka 90W/ Rozlutownica pistoletowa

• Kolba grotowa rozgrzewa się długo i każdorazowe rozgrzewanie i chłodzenie generowałoby duże straty czasu. Dlatego dodano do stacji funkcję sleep, dzięki niej po odłożeniu kolby na podstawką ta po wcześniej określonym czasie (60 sekund do nawet 99 minut) przejdzie w tryb uśpienia, temperatura spadnie do 200 stopni. Po ponownym podniesieniu kolby nagrzanie jej do wcześniejszej temperatury zajmie znacznie mniej czasu. Dzięki temu spada pobór mocy, grot lutowniczy znacznie wolniej zużywa się. Istnieje możliwość wyłączenia tej funkcji poprzez ustawienie czasu na 0.
• Kolba jak jest w trybie SLEEP przez zadany okres od 1-30 minut stacja się wyłącza.

Masz możliwość zapamiętywania ustawień temperatury dla kolby grotówki oraz rozlutownicy przyciski 1,2,3

Inteligentna pamięć ustawień

Kiedy zastąpisz pistolet odsysacza kolbą indukcyjną 90W, stacja automatycznie przełączy do ostatnio używanej wartości
